Základna BG
Objednací kód: BG - d1- o | Příklad objednání: BG-B10-G
BG ... základna
d1 ... Ø d1 - svěrný spoj
o ... povrchová úprava / materiál
G = přírodní, matný
S = eloxovaný, černý
Popis:

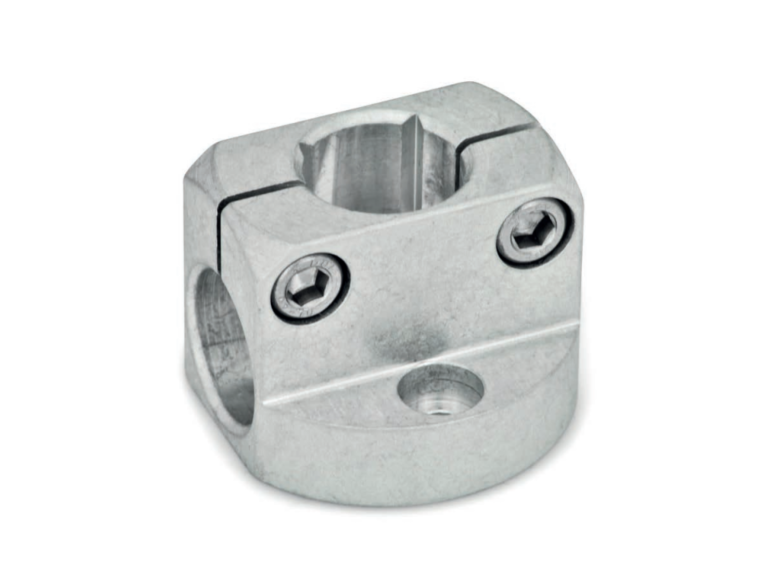

Základny BG jsou vyrobeny z tažených kruhových hliníkových profilů a mají drážkované upínací body opracované řeznými metodami.
Základna se dvěma otvory slouží jako rozhraní nebo k upevnění svorky na místo použití.
Vzdálenost otvorů m je stejná pro všechna upevnění svorek a dostupné příslušenství s možnostmi upevnění, které zajišťuje jednoduchou výměnu a kombinaci.
Otvory v upínacích bodech jsou umístěny v rovině a uspořádány do tvaru T, rovnoběžně / kolmo k rovině upevnění. Přes dodatečně zabudovaný čtvercový otvor se do nich upevňují tyče a trubky s kulatým nebo čtvercovým průřezem.
K upnutí se používají šrouby s vnitřním uzávěrem z nerezové oceli DIN 912-A2-70, které se kombinují s upínacím závitem a zmenšují průřez otvoru. Pro běžné beznástrojové upínání, nastavitelné sady ručních pák jsou k dispozici jako příslušenství pod označením HK.

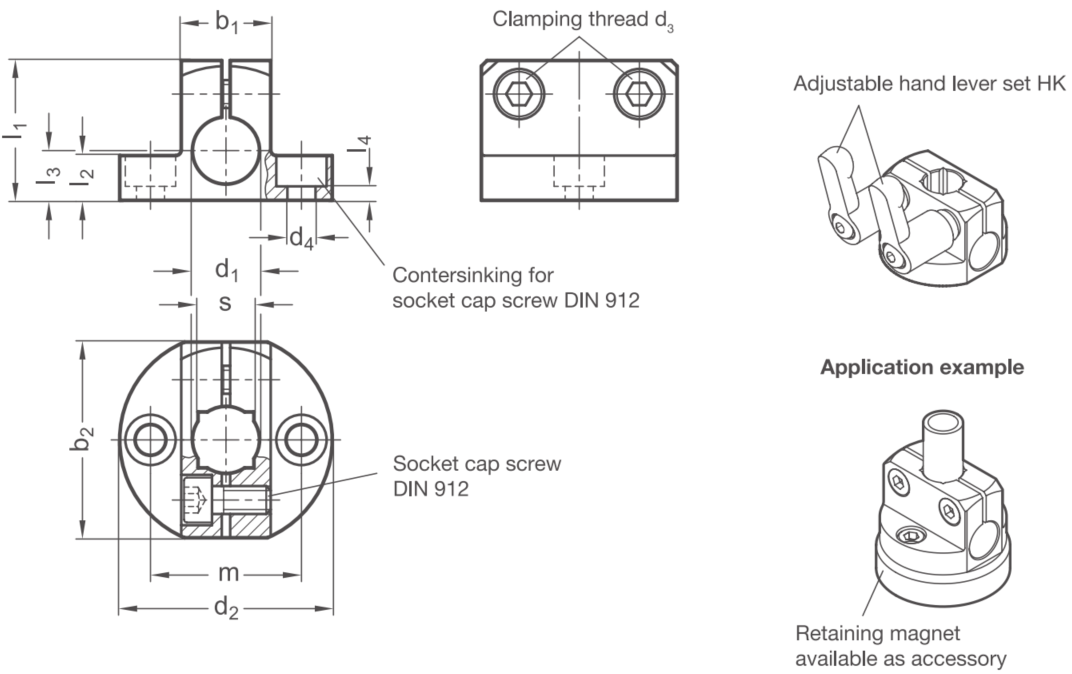

Rozměry:
| Svěrný spoj |
Rozměry | Příslušenství | ||||||||||
| d1 |
b1 | b2 | d2 | d3 | d4 | l1 | l2 | l3 | l4 | m | s | HK pro d3 |
| B 8 |
14 | 29 | 31,5 | M4 | M4 | 20 | 7 | 7 | 3 | 22 | - | M4x14 |
| B 10 | 16 | 35 | 38 | M5 | M5 | 24 | 8 | 8 | 2,5 | 27 | 8 | M5x16 |
| B 12 |
16 | 35 | 38 | M5 | M5 | 25 | 8 | 8 | 2,5 | 27 | 10 | M5x16 |
| B 15 |
20 | 41 | 45 | M6 | M6 | 30 | 10 | 10 | 4 | 32 | 12 | M6x20 |
| B 16 |
20 | 41 | 45 | M6 | M6 | 31 | 10 | 10 | 4 | 32 | - | M6x20 |
| B 20 |
25 | 44 | 50 | M6 | M6 | 35 | 12,5 | 12,5 | 6,5 | 36 | 16 | M6x25 |
