Křížová spojka KSU

Zpět na: Trubkové spojky

csm Icon Made in Germany 2014 10 17 98fc6f88fe






Objednací kód: KSU - d1 - d2 - z - o | Příklad objednání: KSU-B20-B18-1-8
KSU ... křížová spojka
d1 ... Ø d1 - svěrný spoj 1
d2 ... Ø d2 - svěrný spoj 2
z ... typ šroubu a matice
       1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)
       2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2)
o ... povrchová úprava / materiál
       2 = hliníková slitina, RAL 9005
       8 = hliníková slitina, matná

Popis:

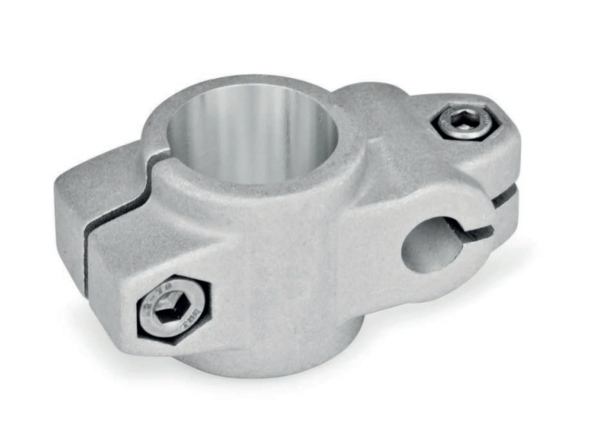

Křížové spojky KSU z tlakově litého hliníku mají drážkované upínací body s různými průřezy, které byly opracovány řeznými metodami.

Otvory upínacích bodů jsou posunuty v rovině a svírají úhel 90°. Dostávají obvykle dostupné konstrukční trubky s plným povrchovým kontaktem v celém průřezu otvoru.

V místech šroubů se šrouby s vnitřním šestihranem nebo nastavitelnými ručními pákami se otvor zmenší. průřez pro upínání.

Nastavitelné ruční páky jsou určeny pro opakované upínání bez použití nářadí. Pod označením HSK jsou k dispozici samostatně pro individuální použití a v jiných provedeních. V porovnání s šestihranným šroubem ovládaným nástrojem je upínací síla dosažitelná pomocí nastavitelné ruční páky nižší z důvodu kratší délky páky.

ksu

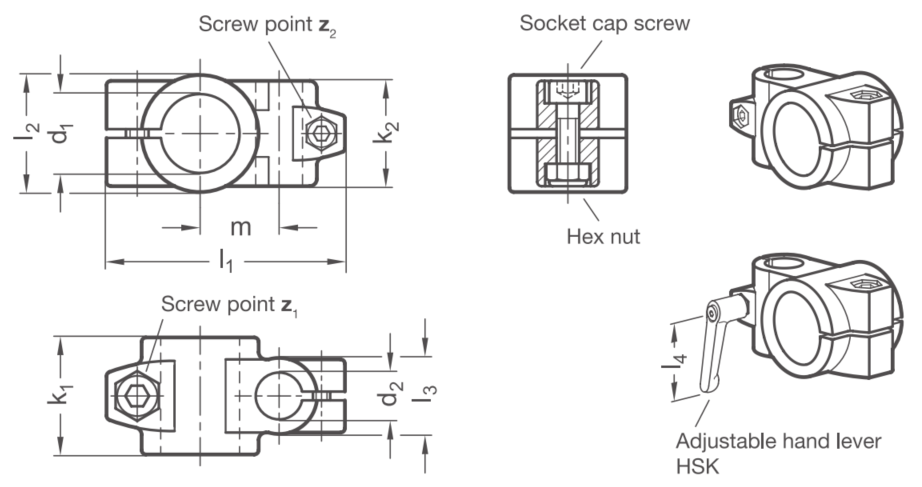

 Rozměry:

Svěrný spoj 1 Svěrný spoj 2 Rozměry Šroub Příslušenství
pro z1 pro z2
d1 d2 k1 k2 l1 l2 l3 m z1 z2 l4
l4
B 20 B 10 B 12 B 14
 B 15
 B 16
 B 18
 40 36 81,5 40 26 27 M8x25 M6x20 - 63
B 25
 B 10 B 12 B 14 B 15 B 16 B 18 40 36 81,5 40 26 27 M8x25 M6x20 78 63
B 30
 B 10 B 12 B 14 B 15 B 16 B 18 40 36 81,5 40 26 27 M8x25 M6x20 78 63
B 40
 B 20 B 25 B 30 - - - 65 59 122 65 40 45 M10x50 M8x25 - 78
B 42
 B 20 B 25 B 30 - - - 65 59 122 65 40 45 M10x50 M8x25 92 78
B 45
 B 20 B 25 B 30 - - - 65 59 122 65 40 45 M10x50 M8x25 92 78
B 48
 B 20 B 25 B 30 - - - 65 59 122 65 40 45 M10x50 M8x25 92 78
B 50
 B 20 B 25 B 30 - - - 65 59 122 65 40 45 M10x50 M8x25 92 78
