Otočná spojka LMQ
Objednací kód: LMQ - d1 (s1) - t - z - o | Příklad objednání: LSQ-V40-OZ-2-8
LMQ ... otočná spojka
d1 / s1 ... ... svěrný spoj
d1 = kruhový průřez
s1 = čtvercový průřez
t ... typ
OZ = bez středícího stupně (hladký)
MZ = se středícím stupněm
AV = s vnějším ozubením
IV = s vnitřním ozubení
z ... typ šroubu a matice
1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)
2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2)
o ... povrchová úprava / materiál
2 = hliníková slitina, RAL 9005
8 = hliníková slitina, matná
Popis:

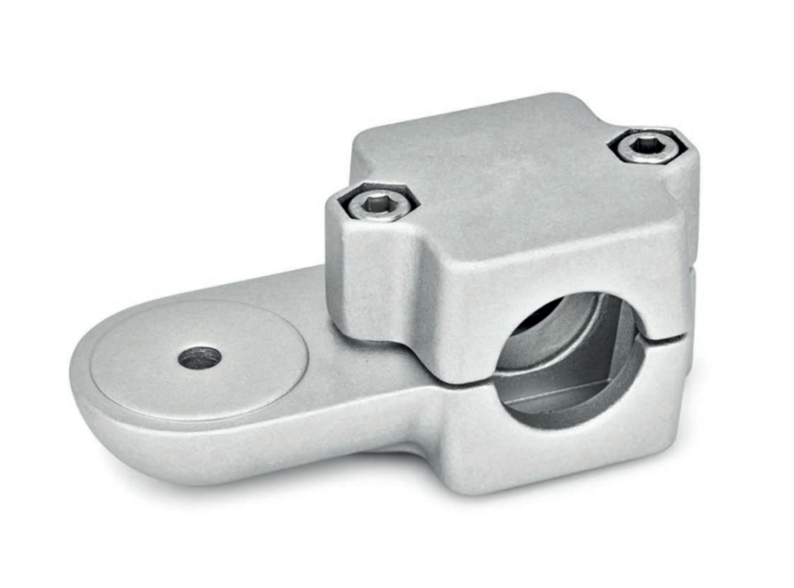

Otočné spojky LMQ z tlakově litého hliníku mají dělený upínací hrot s kruhovým nebo čtvercovým průřezem, který byl částečně opracován řeznými metodami. Upevňovací výstupek má hladký povrch.
Upevňovací oko je vycentrované a kolmé na osu otvoru, do něhož se prostřednictvím několika žeber v průřezu vkládají obvykle dostupné konstrukční trubky.
V místě šroubu upevňovacího oka se nachází šroub se šestihrannou hlavou nebo šestihrannou nástrčnou hlavou nebo pojistná matice pro upevnění případných dalších dílů. V místě upnutí se šrouby se šestihrannou hlavou nebo nastavitelnými ručními pákami zmenší průřez otvoru pro upnutí.
Kombinací otočných spojek, které mají stejná upevňovací oka, lze sestavit jakýkoli typ kloubové spojky.
Nastavitelné ruční páky jsou určeny pro opakované upínání bez použití nářadí. Pod označením HSK jsou k dispozici samostatně pro individuální použití a v jiných provedeních. V porovnání s šestihranným šroubem ovládaným nástrojem je upínací síla dosažitelná pomocí nastavitelné ruční páky nižší z důvodu kratší délky páky.

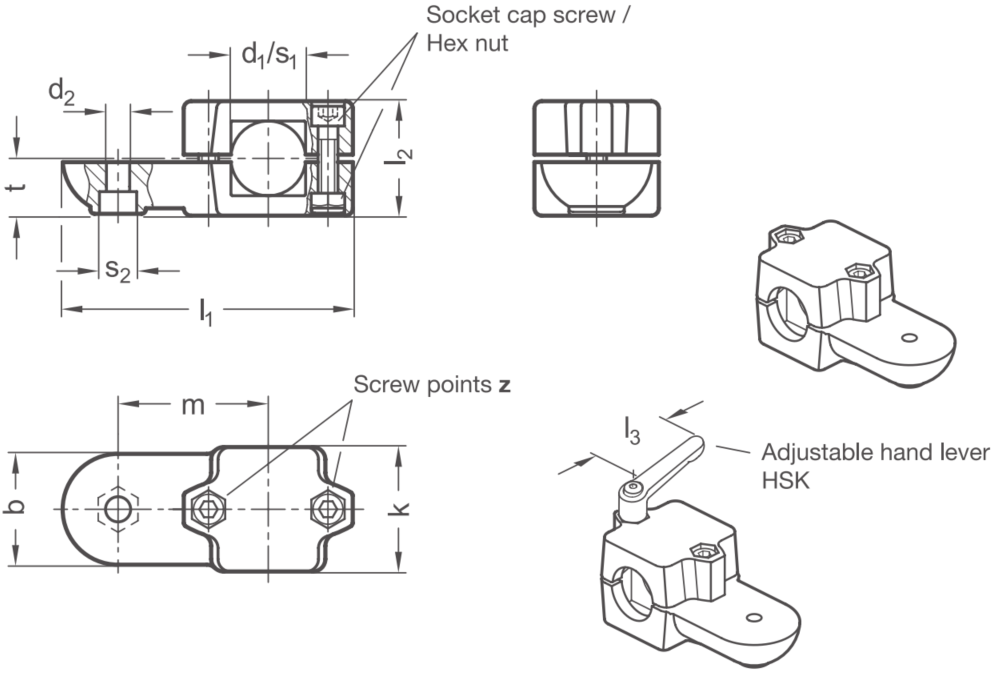

Rozměry:
| Svěrný spoj |
Hloubka svěrného spoje | Šířka | Rozměry | Šroub |
Příslušenství | ||||||
| Kruh | Čtverec | HSK pro z |
|||||||||
| d1 |
s1 | k | b | d2 | l1 | l2 | m | s2 | t | z |
l3 |
| B 40 | V 40 | 76 | 65 | 10,5 | 166,5 | 70 | 85 | 17 | 35 | M10x60 | 92 |
| B 42 |
- | 76 | 65 | 10,5 | 166,5 | 70 | 85 | 17 | 35 | M10x60 | 92 |
| B 45 |
V 45 | 76 | 65 | 10,5 | 166,5 | 70 | 85 | 17 | 35 | M10x60 | 92 |
| B 48 |
- | 76 | 65 | 10,5 | 166,5 | 70 | 85 | 17 | 35 | M10x60 | 92 |
| B 50 |
V 50 |
76 | 65 | 10,5 | 166,5 | 70 | 85 | 17 | 35 | M10x60 | 92 |
