Propojovací spojka MM
Objednací kód: MM - d (s) - k - z - o | Příklad objednání: MM-V25-50-1-8
MM ... propojovací spojka
d / s ... Ø - svěrný spoj
d = kruhový průřez
s = čtvercový průřez
k ... hloubka svěrného spoje
z ... typ šroubu a matice
1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)
2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2)
o ... povrchová úprava / materiál
2 = hliníková slitina, RAL 9005
8 = hliníková slitina, matná
Popis:

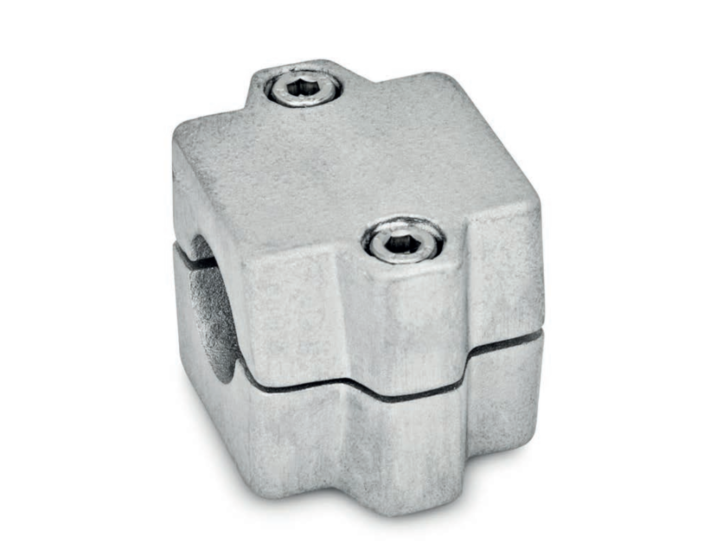

Propojovací spojky MM z tlakově litého hliníku mají dělený upínací bod s kulatým nebo čtvercovým průřezem. Průřez, který byl částečně opracován třískovým obráběním.
Otvor v místě upnutí je umístěn v rovině rovnoběžné s vnějšími povrchy polovin pouzder. Je připraven pro obvykle dostupné konstrukční trubky prostřednictvím několika žeber v průřezu otvoru.
V místech šroubů s vnitřním šestihranem nebo nastavitelnými ručními pákami se zmenší průřez otvoru pro upnutí.
Nastavitelné ruční páky jsou určeny pro opakované upínání bez použití nářadí. Pod označením HSK jsou k dispozici samostatně pro individuální použití a v jiných provedeních. V porovnání se šroubem s vnitřním šestihranem je upínací síla dosažitelná pomocí nastavitelné ruční páky nižší z důvodu kratší délky ovládací páky.

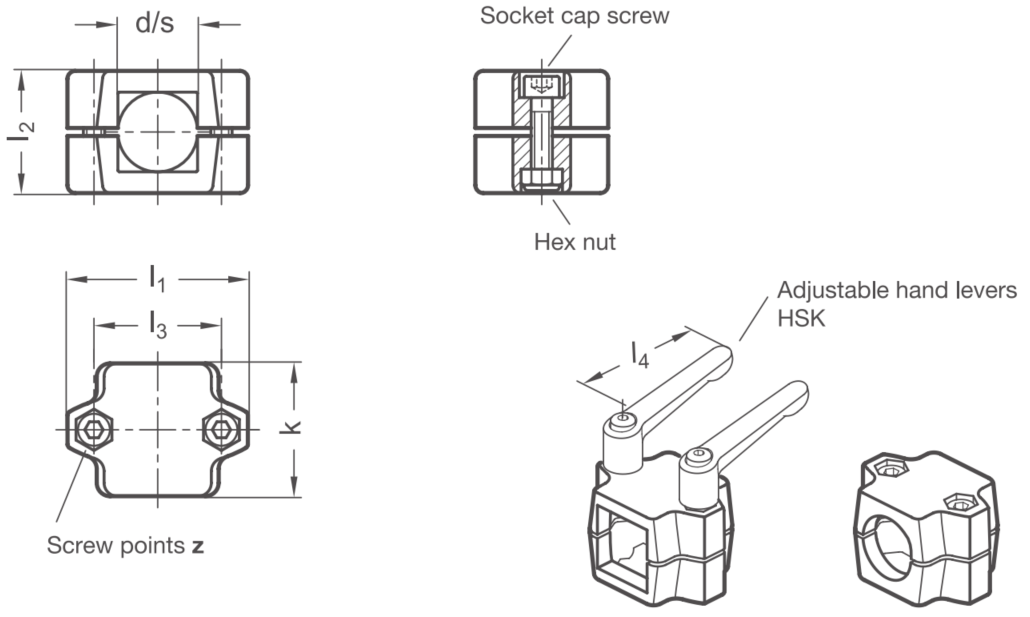

Rozměry:
| Svěrný spoj |
Hloubka svěrného spoje | Rozměry | Šroub | Příslušenství | |||||||
| Kruh |
Čteverc | HSK pro z | |||||||||
| d |
s | k | l1 | l2 | l3 | z | l4 |
||||
| B 20 | B 25 |
B 30 |
V 20 |
V 25 |
V 30 |
50 | 68 | 46 | 48 | M8x35 | 78 |
| B 30 |
B 32 |
B 35 |
V 30 |
V 35 |
V 40 |
60 | 79 | 59 | 58 | M8x50 | 78 |
| B 40 |
- | - | - | - | - | 60 | 79 | 59 | 58 | M8x50 | 78 |
| B 40 |
B 42 |
B 45 |
V 40 |
V 45 |
V 50 |
76 | 98 | 70 | 73 | M10x60 | 92 |
| B 48 |
B 50 | - | - |
- | - | 76 | 98 | 70 | 73 | M10x60 | 92 |
