Úhlová spojka TS

Zpět na: Trubkové spojky

csm Icon Made in Germany 2014 10 17 98fc6f88fe






Objednací kód: TS - d1 - d2 - k1 - z - o | Příklad objednání: TS-B20-B20-40-1-8
TS ... úhlová spojka
d1 ... Ø d1 - svěrný spoj 1
d2 ... Ø d2 - svěrný spoj 2
k1 ... hloubka svěrného spoje 1
z ... typ šroubu a matice
       1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)
       2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2)
o ... povrchová úprava / materiál
       2 = hliníková slitina, RAL 9005
       8 = hliníková slitina, matná

Popis:

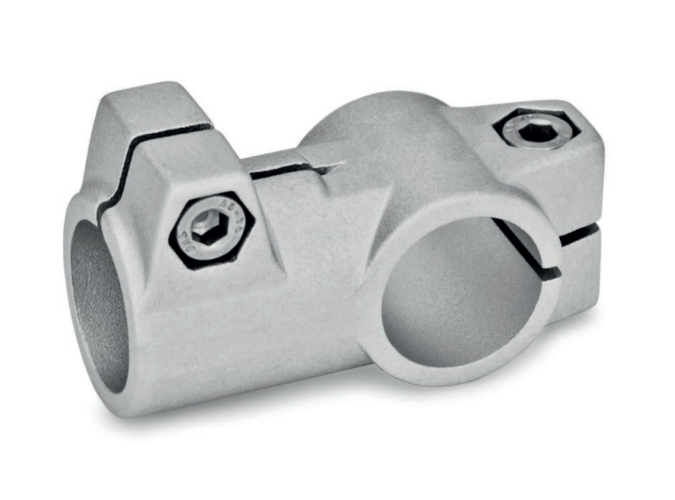

T-spojky TS z tlakově litého hliníku mají drážkované upínací body opracované metodou řezání.

Otvory v upínacích bodech jsou umístěny v rovině a uspořádány do tvaru T. Dostávají obvykle dostupné konstrukční trubky s plným povrchovým kontaktem v celém průřezu otvoru.

V místech šroubů se šrouby s vnitřním šestihranem nebo nastavitelnými ručními pákami se zmenší průřez otvoru pro upnutí.

Nastavitelné ruční páky jsou určeny pro opakované upínání bez použití nářadí. Pod označením HSK jsou k dispozici samostatně pro individuální použití a v jiných provedeních. V porovnání s šestihranným šroubem ovládaným nástrojem je upínací síla dosažitelná pomocí nastavitelné ruční páky nižší z důvodu kratší délky páky.

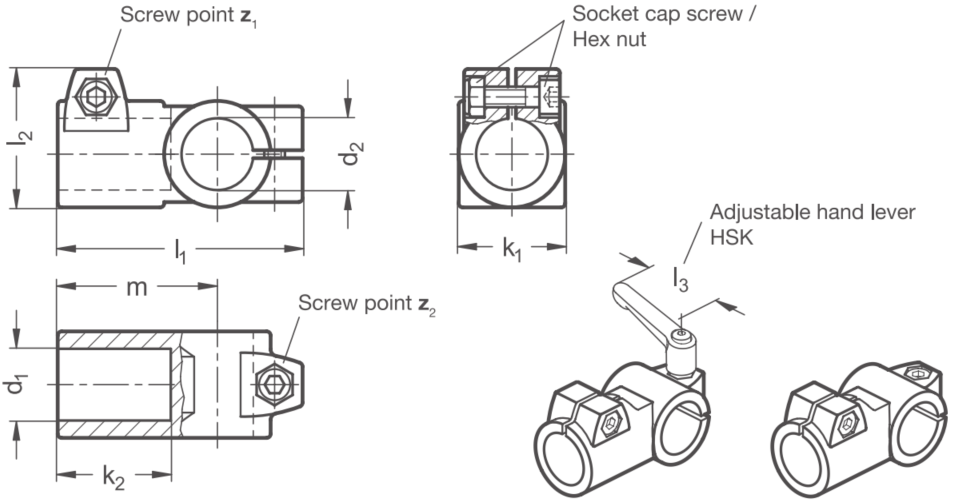

ts

 Rozměry:

Svěrný spoj 1 Svěrný spoj 2 Hloubka svěrného spoje 1 Hloubka svěrného spoje 2
 Rozměry Šroub Šroub Příslušenství
HSK
d1 d2 k1 k2 l1 l2 m z1 z2 l3 pro z1
 l3 pro z2
B 20 B 20
 40 42,5 92 52 60 M8x25 M8x25 - -
B 25
 B 25
 40 42,5 92 52 60 M8x25 M8x25 78 78
B 30
 B 30
 40 42,5 92 52 60 M8x25 M8x25 78 78
B 30
 B 30
 56 62 130 68 90 M10x35 M10x35 - -
B 32
 B 32
 56 62 130 68 90 M10x35 M10x35 - -
B 35
 B 35
 56 62 130 68 90 M10x35 M10x35 92 -
B 40
 B 40
 56 62 130 68 90 M10x35 M10x35 92 92
B 40
 B 40
 65 75 148 77,5 103 M10x50 M10x50 92 -
B 42
 B 42
 65 75 148 77,5 103 M10x50 M10x50 92 -
B 45
 B 45
 65 75 148 77,5 103 M10x50 M10x50 92 -
B 48
 B 48
 65 75 148 77,5 103 M10x50 M10x50 92 92
B 50
 B 50
 65 75 148 77,5 103 M10x50 M10x50 92 92
B 50
 B 50
 80 80 177 92 125 M10x50 M10x50 - -
B 60
 B 60
 80 80 177 92 125 M10x50 M10x50 92 -
