Úhlová spojka WMD

Zpět na: Trubkové spojky

csm Icon Made in Germany 2014 10 17 98fc6f88fe






Objednací kód: WMD - d (s) - k - z - o | Příklad objednání: WMD-V30-50-1-8
WMD ... úhlová spojka
d / s ... svěrný spoj
       d = kruhový průřez
       s = čtvercový průřez
k ... hloubka svěrného spoje
z ... typ šroubu a matice
       1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)
       2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2)
o ... povrchová úprava / materiál
       2 = hliníková slitina, RAL 9005
       8 = hliníková slitina, matná

Popis:

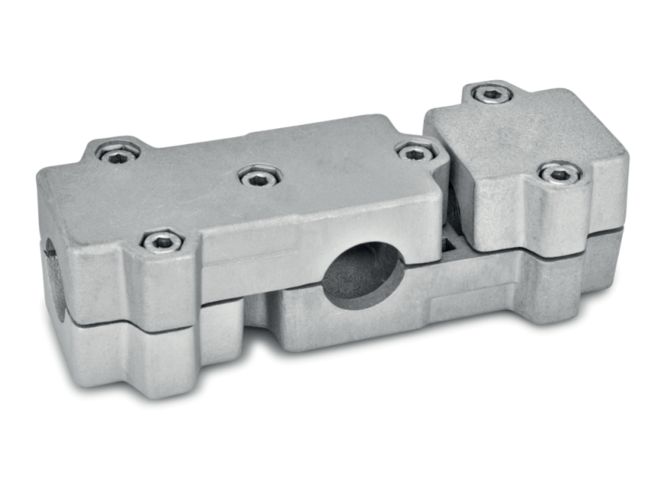

Úhlové spojky WMD z tlakově litého hliníku mají dělené upínací body se stejným kruhovým nebo čtvercovým průřezem, které byly částečně opracovány řeznými metodami.

Otvory v upínacích bodech jsou umístěny v rovině a uspořádány do tvaru dvojitého T. Prostřednictvím několika žeber v průřezu otvorů přijímají obvykle dostupné konstrukční trubky.

V místech šroubů se šrouby s vnitřním šestihranem nebo nastavitelnými ručními pákami se zmenší průřez otvoru pro upnutí.

Nastavitelné ruční páky jsou určeny pro opakované upínání bez použití nářadí. Pod označením HSK jsou k dispozici samostatně pro individuální použití a v jiných provedeních. V porovnání s šestihranným šroubem ovládaným nástrojem je upínací síla dosažitelná pomocí nastavitelné ruční páky nižší z důvodu kratší délky páky.

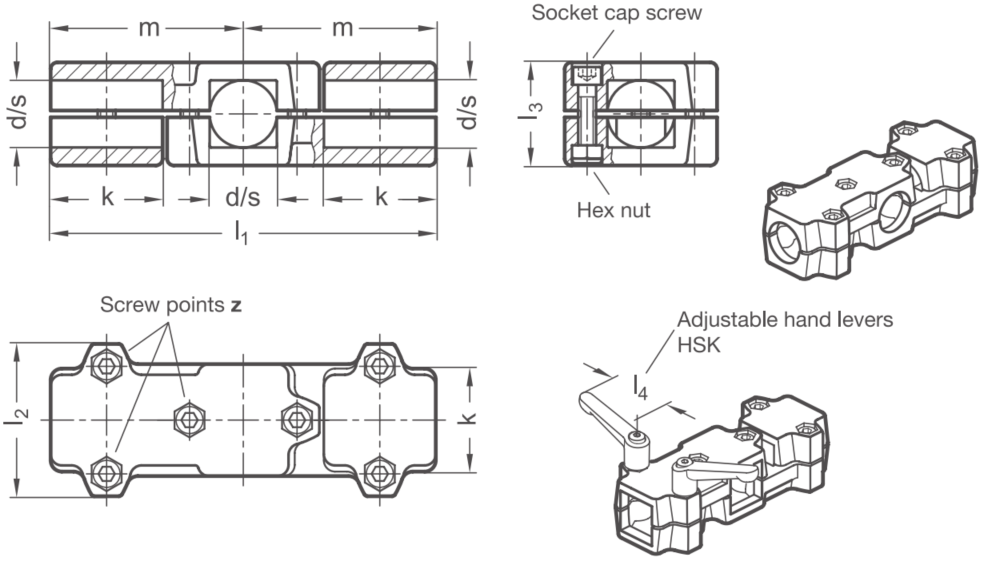

wmd

 Rozměry:

Svěrný spoj 1
 Hloubka svěrného spoje
 Rozměry Šroub Příslušenství
Kruh
 Čtverec HSK pro z
d1
 s1 k l1 l2 l3 m z l4
B 20 V 20 50 172 68 46 86 M8x35 78
B 25
 V 25
 50 172 68 46 86 M8x35 78
B 30
 V 30
 50 172 68 46 86 M8x35 78
B 30
 V 30
 60 203 79 59 101,5 M8x50 78
B 32
 -
 60 203 79 59 101,5 M8x50 78
B 35
 V 35
 60 203 79 59 101,5 M8x50 78
B 40
 V 40
 60 203 79 59 101,5 M8x50 78
B 40
 V 40
 76 254 98 70 127 M10x60 92
B 42
 -
 76 254 98 70 127 M10x60 92
B 45
 V 45
 76 254 98 70 127 M10x60 92
B 48
 -
 76 254 98 70 127 M10x60 92
B 50
 V 50
 76 254 98 70 127 M10x60 92
