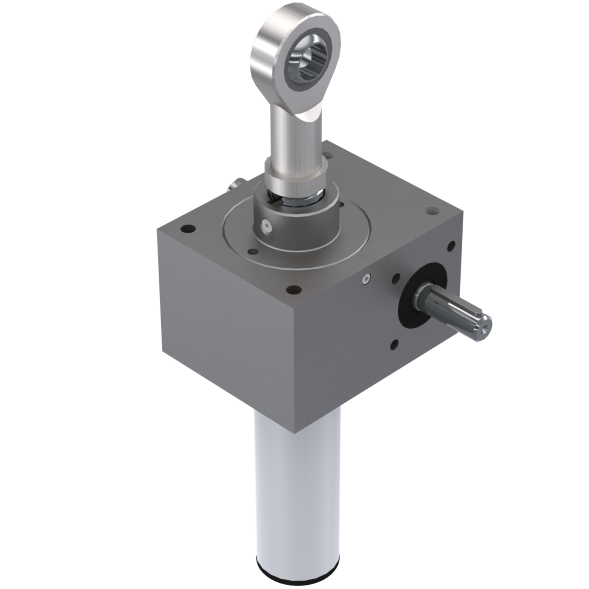

Zdvižná převodovky M/J série verze VP
- matice v převodovce rotuje a šroub vykonává lineární pohyb
- šroub zajištěn proti pootočení pomocí pera a drážky ve šroubu
- krycí tubus kruhového průřezu

- Kubický design převodové skříně

- Šnekové soukolí

- 11 velikostí s trapézovým šroubem

- 7 velikostí s kuličkovým šroubem

- 2 verze rychlostí ( H ... rychlá / L ... pomalá)

- Zdvižná síla od 2kN - 500kN

m j vp

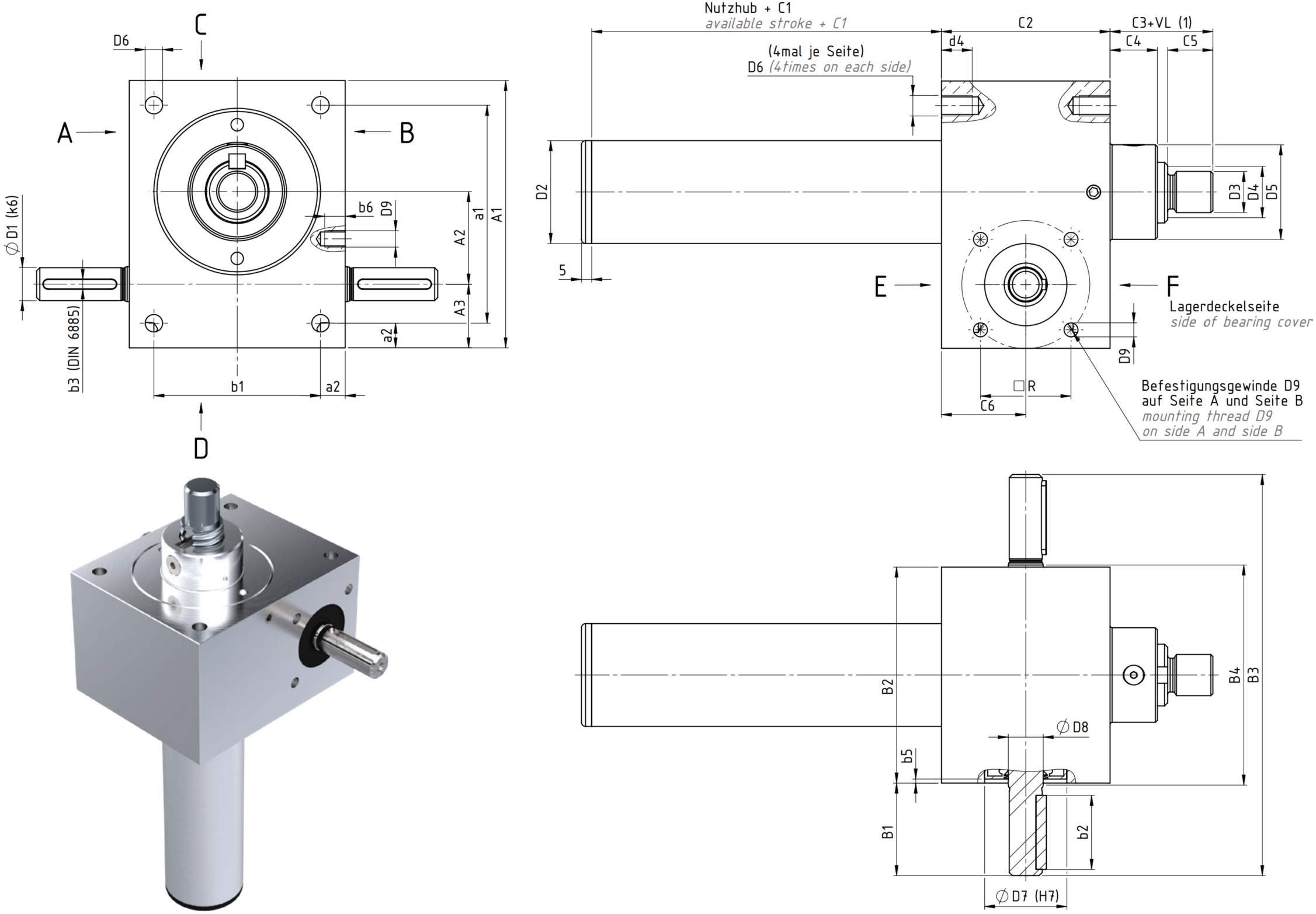

Rozměry:

Velikost Rozměry (mm)
A1 A2 A3 a1 a2 B1 B2 B3 B4 b1 b2 b3 b5 C1 TR C1 AS
C2 C3
M 0 60 20 18 48 6 21 50 92 52 38 14 3 1,5 20 50 50 27
M 1 80 25 24 60 10 24 72 120 77 52 18 3 1,5 20 50 62 35
M 2 100 32 28 78 11 27,5 85 140 90 63  20 5 1,5 30 60 75 45
M 3 130 45 31 106 12 45 105 195 110 81  36 5 2 35 70 82 50
M 4 180 63 39 150 15 47,5 145 240 150 115  36 6 2 40 90 117 65
M 5 200 71 46 166 17 67,5 165 300 170 131  56 8 2,5 55 100 160 95
J 1 210 71 49 170 20 65 195 325 200 155  56 8 8 55 100 175 95
J 2 240 80 60 190 25 67,5 220 355 225 170  56 8 8 60 110 165 110
J 3 240 80 60 190 25 67,5 220 355 225 170  56 8 8 60 110 165 110
J 4 290 100 65 230 30 65 250 380 255 190  56 10 8 65 150 220 140
J 5 360 135 75 290 35 100 300 500 305 230  90 14 8 100 145 266 200

Velikost Pohybový šroub D4
Rozměry (mm)
Trapézový Kuličkový D1 k6 D2 D3 d4 D5
D6
D7 H7
D8 D9
b6 C4 C5 C6 TK R
M 0 14 x 4 12 x 5 9 x 20 28 M8 12 26 M6 22 10 M5 6 12 12 25 24
M 1 18 x 4 16 x 5 10 x 21,5 32 M12 13 30 M8 32 12 M5 6 12 19 31 32
M 2 20 x 4 20 x 5 14 x 25 40 M14 15 38,7 M8 35 15 M6 10 18 20 37,5 35
M 3 30 x 6 25 x 5 16 x 42,5 50 M20 15 46 M10 40 17 M8 10 23 22 41 44
M 4 40 x 7 40 x 5 / 10 20 x 45 65 M30 16 60 M12 52 25 M10 14 32 29 58,5 55
M 5 55 x 9 50 x 10 25 x 65 90 M36 30 85 M20 62 28 M12 16 40 48 80 70
J 1 60 x 9 - 25 x 62,5 95 M48 x 2 40 90 M24 72 28 M12 16 40 48 87,5 70
J 2 70 x 10 - 30 x 65 110 M56 x 2 45 105 M30 80 32 M12 18 40 58 82,5 80
J 3 80 x 10 80 x 10 30 x 65 125 M64 x 3 45 120 M30 80 32 M12 18 40 58 82,5 80
J 4 100 x 10 - 35 x 62,5 150 M72 x 3 54 145 M36 85 40 M16 30 50 78 110 80
J 5 120 x 14 - 48 x 97,5 180 M100 x 3 80 170 M42 90 50 M16 40 60 118 133 115

logo neff

m j






















Technická data

Parametry zdvižné převodovky M / J s trapézovým šroubem:

Velikost zdvižné převodovky M0 M1 M2 M3 M4 M5 J1 J2 J3 J4 J5
Maximální zdvižná síla / (kN) *
2,5 5 10 25 50 100 150 200 250 350 500
Průměr a stoupání trapézového šroubu 14x4 18x4 20x4 30x6 40x7 55x9 60x9 70x10 80x10 100x10 120x14
Zdvih na otáčku Rychlá H
1 1 1 1 1 1 1 1 1 1 1
Zdvih na otáčku Pomalá L
0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,25 0,25
Převodový poměr Rychlá H
4:1 4:1 4:1 6:1 7:1 9:1 9:1 10:1 10:1 10:1 14:1
Převodový poměr Pomalá L
16:1 16:1 16:1 24:1 28:1 36:1 36:1 40:1 40:1 40:1 56:1
Účinnost / (%)
Rychlá H
35 31 29 29 26 24 23 22 20 19 19
Účinnost / (%)
Pomalá L
27 25 23 23 21 19 18 17 15 15 15
Rozběhový moment / (Nm) Rychlá H 0,02 0,04 0,11 0,15 0,35 0,84 0,88 1,28 1,32 1,62 1,98
Rozběhový moment / (Nm) Pomalá L 0,016 0,03 0,10 0,12 0,25 0,51 0,57 0,92 0,97 1,10 1,42



* Uvedená zdvižná síla je maximální. Skutečná zdvižná síla je v závislosti na aplikaci a to zejména na délce zdvihu, rychlosti zdvihu, provozních podmínkách, cyklech atd.


Parametry zdvižné převodovky M / J s kuličkovým šroubem:

Velikost zdvižné převodovky M0 M1 M2 M3 M4 M5 J3
Maximální zdvižná síla / (kN) *
2 5 10 12,5 22 42 65 78
Průměr a stoupání kuličkového šroubu 12x5 16x5 20x5 25x5 40x5 40x10 50x10 80x10
Zdvih na otáčku Rychlá H
1,25 1,25 1,25 0,83 0,71 1,43 1,1 1
Zdvih na otáčku Pomalá L
0,31 0,31 0,31 0,21 0,18 0,36 0,28 0,25
Převodový poměr Rychlá H
4:1 4:1 4:1 6:1 7:1 7:1 9:1 10:1
Převodový poměr Pomalá L
16:1 16:1 16:1 24:1 28:1 28:1 36:1 40:1
Účinnost / (%)
Rychlá H
60 57 56 55 53 56 47 45
Účinnost / (%)
Pomalá L
48 46 44 43 43 45 37 37
Rozběhový moment / (Nm) Rychlá H 0,02 0,04 0,11 0,15 0,35 0,35 0,84 1,32
Rozběhový moment / (Nm) Pomalá L 0,016 0,03 0,10 0,12 0,25 0,25 0,51 0,97



* Uvedená zdvižná síla je maximální. Skutečná zdvižná síla je v závislosti na aplikaci a to zejména na délce zdvihu, rychlosti zdvihu, provozních podmínkách, cyklech atd.


Možné kombinace převodovky M / J s trapézovým šroubem:

Možné kombinace průměrů zdvižné převodovky s trapézovým šroubem
M0 M1 M2 M3 M4 M5 J1 J2 J3 J4 J5
14x4 18x4 20x4 30x6 40x7 55x9 60x9 70x10 80x10 100x10 120x14
16x2 18x8 20x8 30x12 40x14 55x18 60x18     120x10 130x14
16x4   22x5 36x2 44x7 60x9
16x8   22x24 36x6   60x18
    24x5 36x12
    24x10



* Uvedená zdvižná síla je maximální. Skutečná zdvižná síla je v závislosti na aplikaci a to zejména na délce zdvihu, rychlosti zdvihu, provozních podmínkách, cyklech atd.


Možné kombinace převodovky M / J s kuličkovým šroubem:

Možné kombinace průměrů zdvižné převodovky s trapézovým šroubem
M0 M1 M2 M3 M4 M5 J1 J2 J3 J4 J5
1205 1605 1610 2050 4005 4040 5050 6310 6310
  1610-EL 2005 2505 4010 5010   6316 6316
  1616-EL 2020 2510 4020 5020-EL
  1640-EL 2050-EL 2520 4040-EL
      2525
      3205
      3210-EL
      3220-EL
      3240-EL
      3260-EL



* Uvedená zdvižná síla je maximální. Skutečná zdvižná síla je v závislosti na aplikaci a to zejména na délce zdvihu, rychlosti zdvihu, provozních podmínkách, cyklech atd.


Příslušenství

drzakyvedeni mazanipripojeni hadic




drzakyvedeni mazanipripojeni hadic




ostatni typy sroubenizpetne ventily na olejolejove kartace
