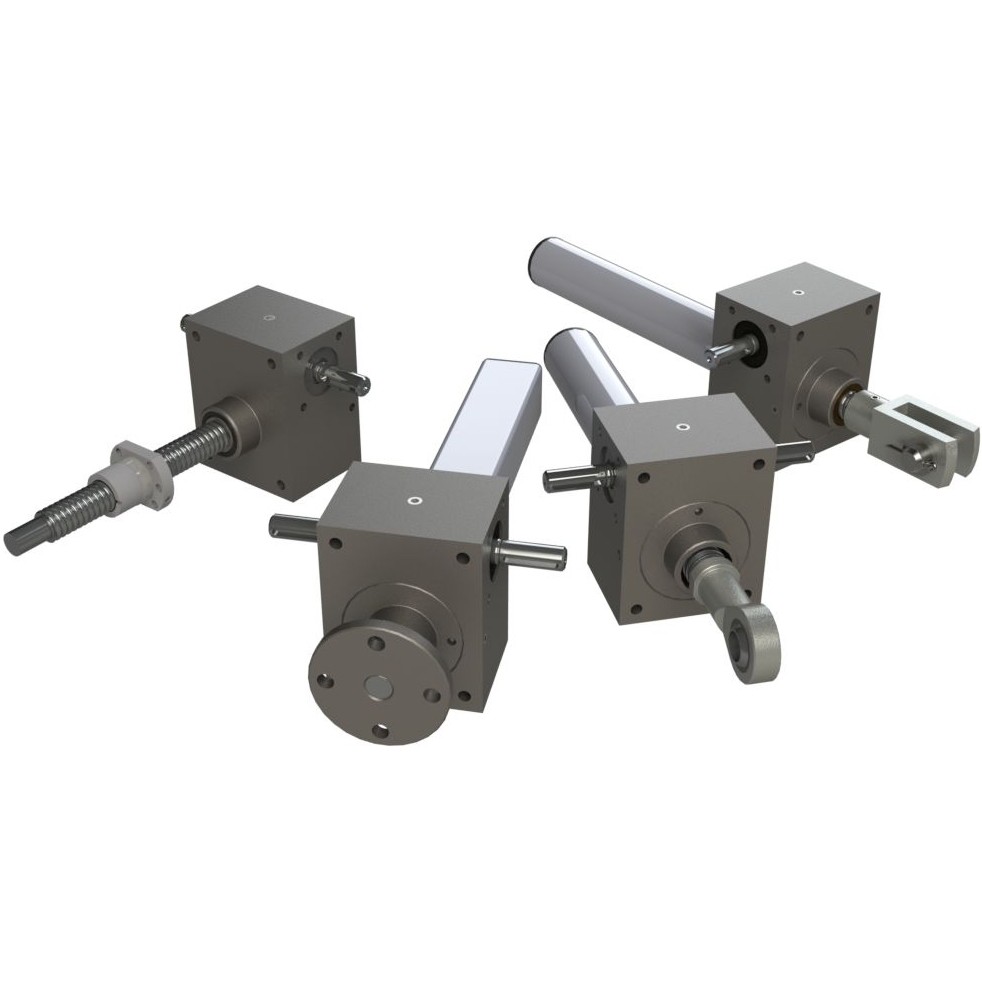

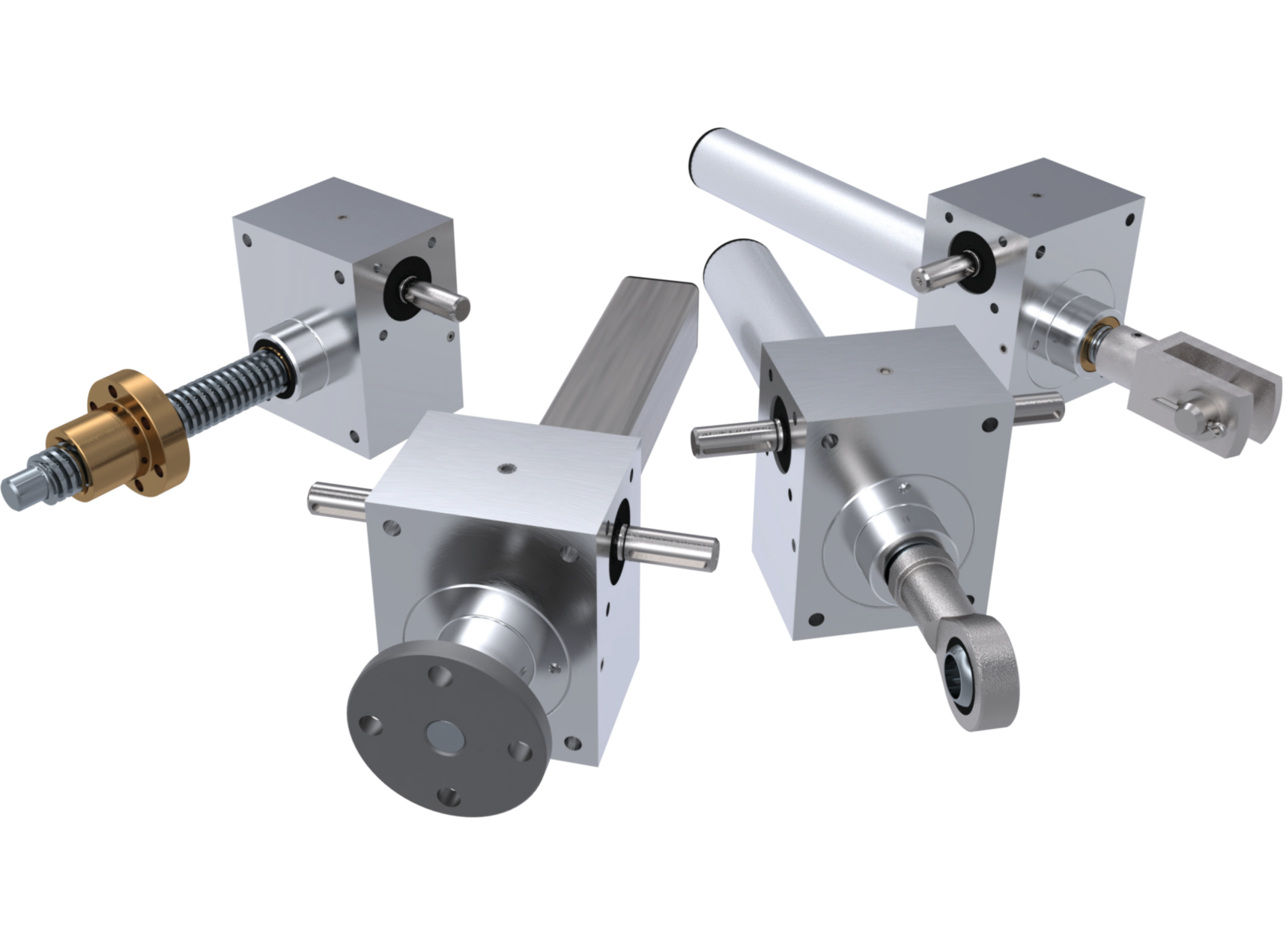

Zdvižné převodovky série M / J (kubický design převodovky - standard)

Jedná se o zdvižné převodovky se šnekovým převodem v krychlovém provedení, které jsou díky svým tvarům a vlastnostem u uživatelů po celá desetiletí velmi oblíbené. M / J série obsahuje 11 velikostí a je k dispozici s pohybovým šroubem, který může být trapézový nebo kuličkový. Na výběr jsou dvě varianty a to M0 - M5 (zdvižná síla 2,5kN - 100kN) a J1 - J5 (zdvižná síla 150kN - 500kN). Maximální možné vstupní otáčky 1500ot./min. Kubický design umožňuje použití šroubových zvedáků ve všech montážních polohách.

M / J série je k dispozici ve čtyřech provedeních. Jedná se o verzi R / N / VK / VP.

  • Verze R - šroub rotuje a matice vykonává lineární pohyb
  • Verze N - matice v převodovce rotuje a šroub vykonává lineární pohyb / šroub není zajištěn proti pootočení (krycí tubus kruhového průřezu)
  • Verze VK - matice v převodovce rotuje a šroub vykonává lineární pohyb / šroub zajištěn proti pootočení pomocí integrované kostky v krycím tubusu (krycí tubus čtvercového průřezu)
  • Verze VP - matice v převodovce rotuje a šroub vykonává lineární pohyb / šroub zajištěn proti pootočení pomocí pera a drážky ve šroubu (krycí tubus kruhového průřezu)

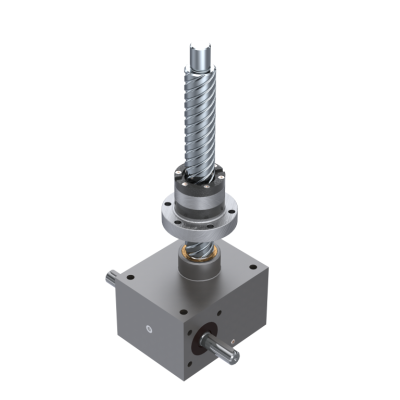

  • Zdvižná převodovky M/J série Verze: R - rotující šroub - matice vykonává lineární pohyb - Kubický design převodové skříně - Šnekové soukolí - 11 velikostí s trapézovým šroubem - 7 velikostí s kuličkovým šroubem - 2 verze rychlostí ( H ... rychlá / L ... pomalá) - Zdvižná síla od 2kN - 500kN ... Learn More

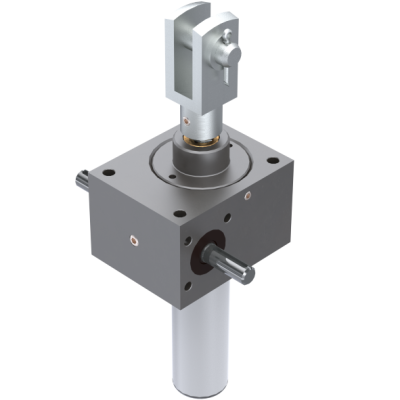

  • Zdvižná převodovky M/J série Verze: N - matice v převodovce rotuje a šroub vykonává lineární pohyb - šroub není zajištěn proti pootočení - krycí tubus kruhového průřezu - Kubický design převodové skříně - Šnekové soukolí - 11 velikostí s trapézovým šroubem - 7 velikostí s kuličkovým šroubem - 2 verze rychlostí ( H ... rychlá / L ... pomalá) - Zdvižná síla od 2kN - 500kN ... Learn More

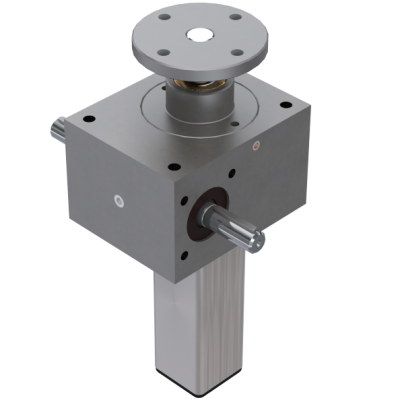

  • Zdvižná převodovky M/J série Verze: VK - matice v převodovce rotuje a šroub vykonává lineární pohyb - šroub zajištěn proti pootočení pomocí integrované kostky v krycím tubusu - krycí tubus čtvercového průřezu - Kubický design převodové skříně - Šnekové soukolí - 11 velikostí s trapézovým šroubem - 7 velikostí s kuličkovým šroubem - 2 verze rychlostí ( H ... rychlá / L ... pomalá) - Zdvižná síla od 2kN - 500kN ... Learn More

  • Zdvižná převodovky M/J série Verze: VP - matice v převodovce rotuje a šroub vykonává lineární pohyb - šroub zajištěn proti pootočení pomocí pera a drážky ve šroubu - krycí tubus čtvercového průřezu - Kubický design převodové skříně - Šnekové soukolí - 11 velikostí s trapézovým šroubem - 7 velikostí s kuličkovým šroubem - 2 verze rychlostí ( H ... rychlá / L ... pomalá) - Zdvižná síla od 2kN - 500kN ... Learn More
