VD1E

csm Icon Made in Germany 2014 10 17 98fc6f88fe

Popis:

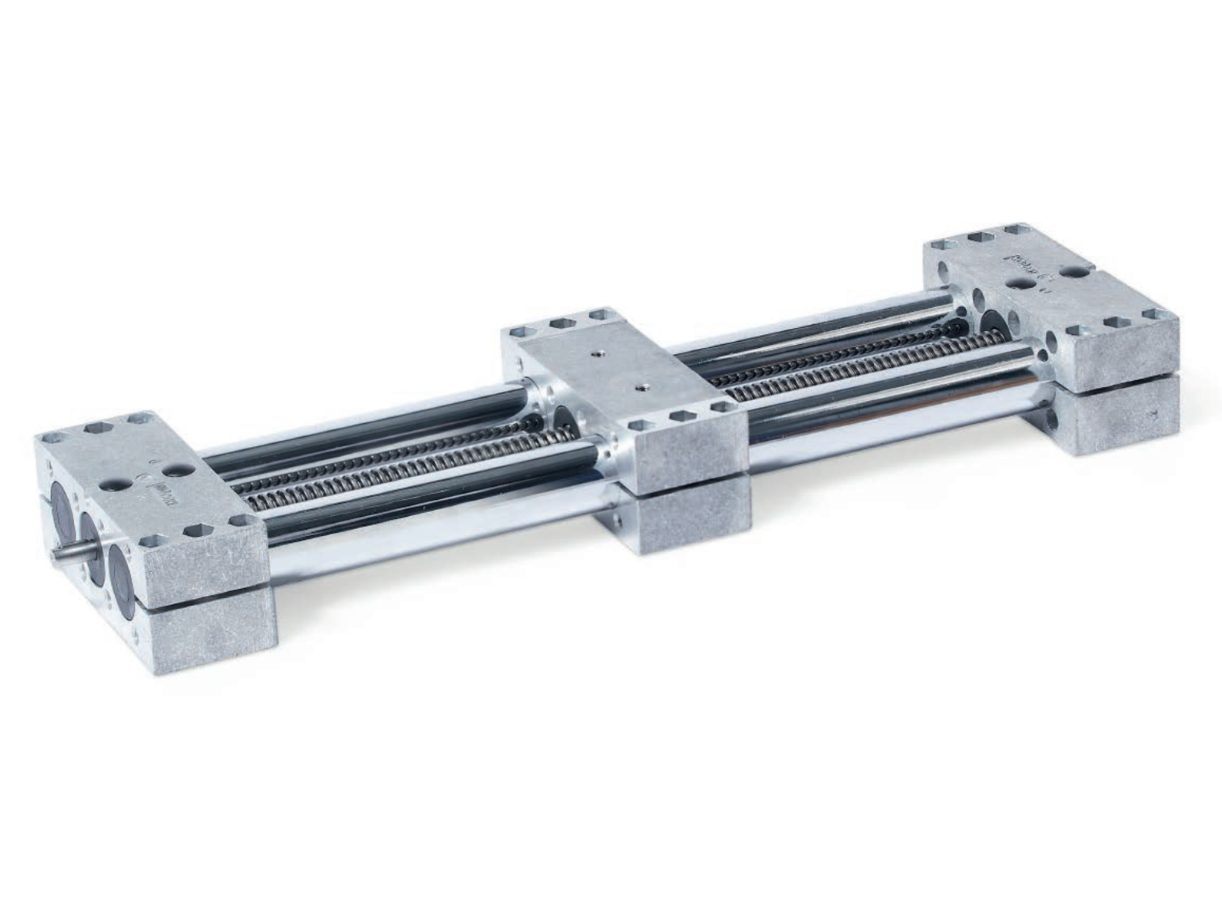

Vodicí trubky dvojitých trubkových lineárních jednotek VD1E jsou vyrobeny z chromované oceli nebo leštěné oceli. přesných trubek z nerezové oceli. Hliníkové konce spojují trubky a vytvářejí pevný lineární spoj. společně s vodicím prvkem. Průběžný vřeteno s kuličkovými ložisky na každé straně je instalováno v uprostřed. Společně s jedním vodicím prvkem, se upevněná matice vřetena pohybuje lineárně podél vodicího prvku. závitu vřetena.

Dvojité trubkové lineární jednotky mají vysokou torzní tuhost a mohou přenášet vysoké hmotnosti a krouticí momenty. V závislosti na konstrukci se díl, který má být se upevňuje k vodicímu prvku nebo k vodicímu prvku je vodicí prvek sám instalován na místě použití. tak, aby se celá lineární jednotka pohybovala společně.

Možné příslušenství je již zohledněno při výběru lineárních jednotek podle možností uvedených v tabulkách. Tím je zajištěno, že např. délky z1 a z2 jsou vhodné pro upevnění příslušenství. Příslušenství není součástí lineárních jednotek.

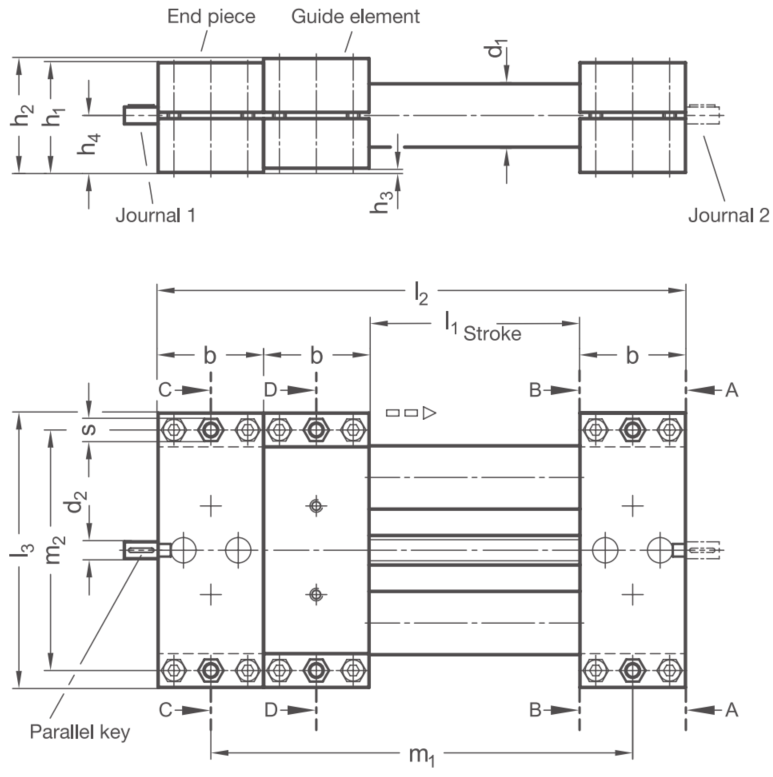

vd1e 1

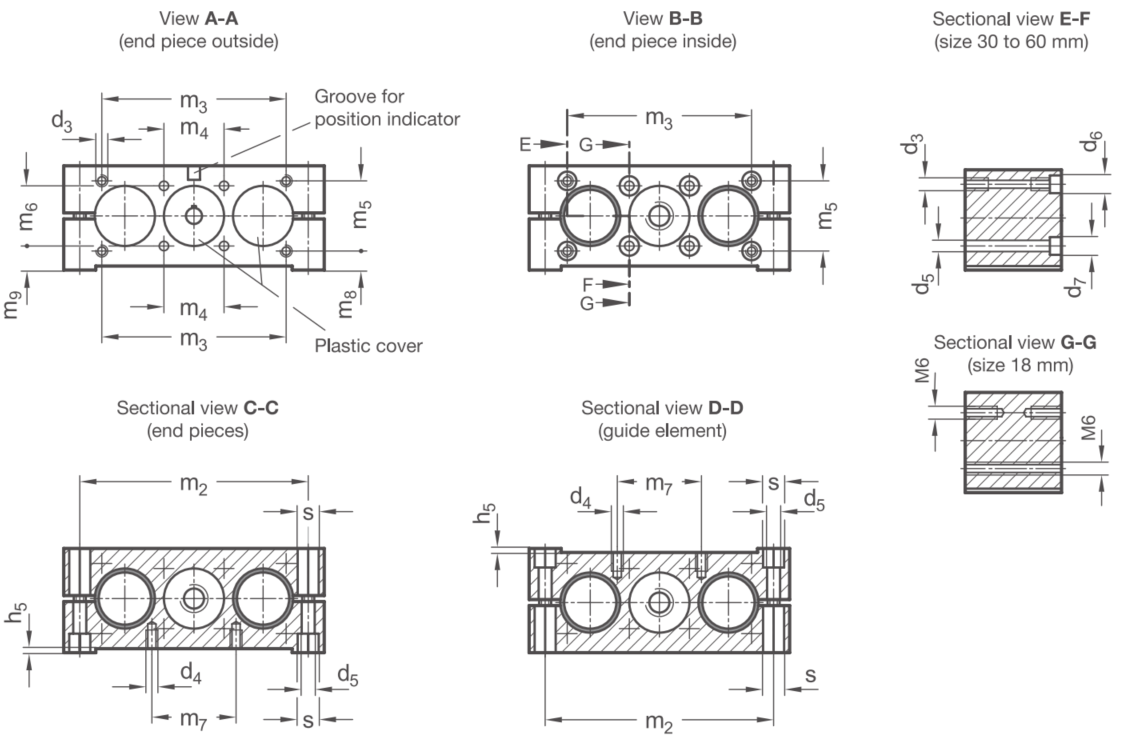

vd1e 2

Rozměry:

Rozměry
d₁	l₁	b	d₂	d₃*	d₄**	d₅	d₆		d₇		h₁	h₂
18	...420	28	6	-	M5	5,3	-	-	-	-	28	29
30	...1500	50	8	M6	M6	6,5	9	M5	10,5	M6	52	54
40	...2650	60	12	M8	M8	8,5	13,5	M6	13,5	M8	60	63
50	...2760	72	12	M10	M8	8,5	13,5	M8	13,5	M8	72	76
60	...2740	80	14	M10	M10	10,5	13,5	M8	16,5	M10	86	90

* hloubka závitu na obou stranách minimálně 2x d₃

** hloubka závitu na obou stranách minimálně 1,5x d₄

Rozměry
d₁	h₃	h₄	h₅	l₂	l₃	m₁	m₂	m₃	m₄	m₅	m₆	m₇
18	1	14,5	0,75	3x b + l₁	81	2x b + l₁	68	-	20	-	20	18
30	2	27	0,85	3x b + l₁	130	2x b + l₁	114	92	30	35	30	42
40	3	31,5	1,05	3x b + l₁	180	2x b + l₁	160	132	39	38	39	62
50	4	38	1,2	3x b + l₁	206	2x b + l₁	184	150	46	50	46	62
60	4	45	1,35	3x b + l₁	240	2x b + l₁	216	185	55	60	55	74

Objednací kód: VD1E - d₁ - w - l₁ - r - p - z₁ - z₂ | Příklad objednání: VD1E-30-STS-700-RH-1-D-A

VD1E ... dvoutrubková jednotka

d₁ ... průměr trubky

w ... materiál

ST = ocel

• Vodicí trubky: Ocel (pochromovaná)

• Koncové díly / vodicí prvky: Hliník (lesklý)

Montážní plochy: Obráběné

• Vřeteno s trapézovým / jemným závitem: Ocel (s kuličkovým ložiskem)

ED = nerezová ocel

• Vodicí trubky: Ocelové (pochromované)

• Koncové díly / vodicí prvky: Hliník (lakovaný - černá RAL 9005)

Montážní plochy: Obráběné v lesklém provedení

• Vřeteno s trapézovým / jemným závitem: Ocel (s kuličkovým ložiskem)

STS = nerezová ocel

• Vodicí trubky: AISI 304 (leštěné)

• Koncové díly / vodicí prvky: Hliník (lesklý)

Montážní plochy: Obráběné

• Vřeteno s trapézovým / jemným závitem: AISI 303 (s kuličkovým ložiskem)

EDS = nerezová ocel

• Vodicí trubky: AISI 304 (leštěné)

• Koncové díly / vodicí prvky: Hliník (lakovaný - černá RAL 9005)

Montážní plochy: Obráběné v lesklém provedení

• Vřeteno s trapézovým / jemným závitem: Nerezová ocel AISI 303 (s kuličkovým ložiskem)

l₁ ... zdvih

r ... směr stoupání závitu šroubu

RH = pravý závit

LH = levý závit

p ... stoupání šroubovice

z₁ ... čep 1 (možnosti naleznete zde)

z₂ ... čep 2 (možnosti naleznete zde)

d₁	Ø šroubu	Stoupání šroubovice		Ø čepu	Délka čepu B	Délka čepu C	Délka čepu D	Délka čepu E	Délka čepu F	Volitelná délka čepu
d₁	Ø šroubu	Trapézový závit	Jemný závit, metrický	d₂	l₄	l₅	l₆	l₇	l₈	l₉
18	10	3	1	6	16	30	46	-	-	16...46
30	14	4	1	8	16	36	52	31	67	16...67
40	20	4	1	12	17	42	59	32	74	17...74
50	20	4	1	12	18	42	60	33	75	18...75
60	24	5	1,5	14	19	42	61	34	76	19...76

Čep z₁

Čep
z₁

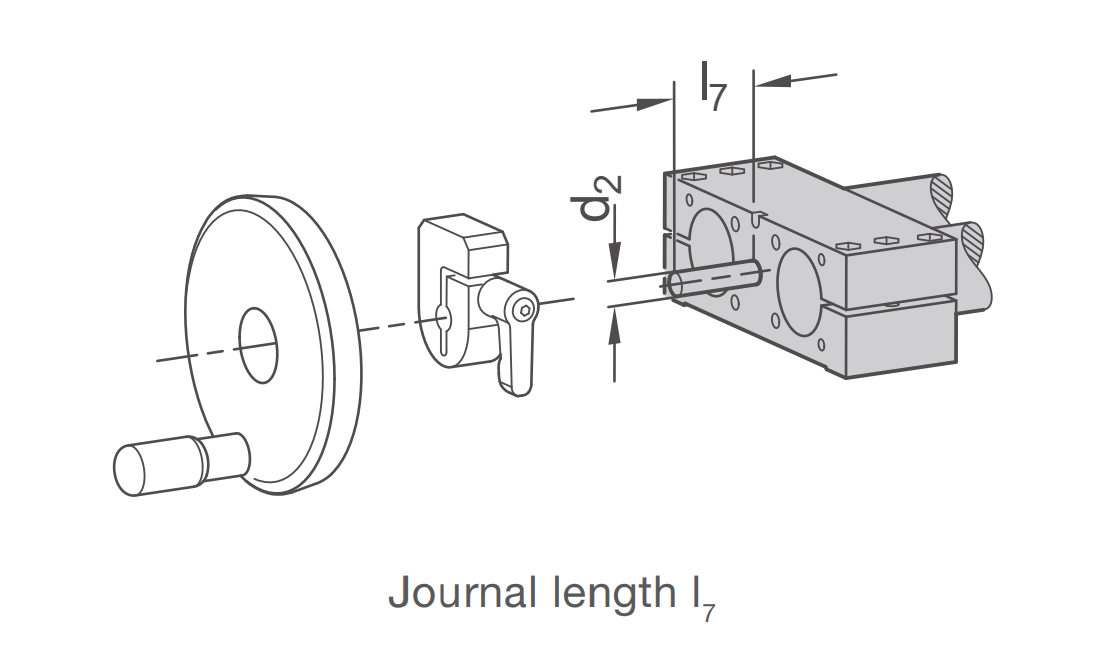

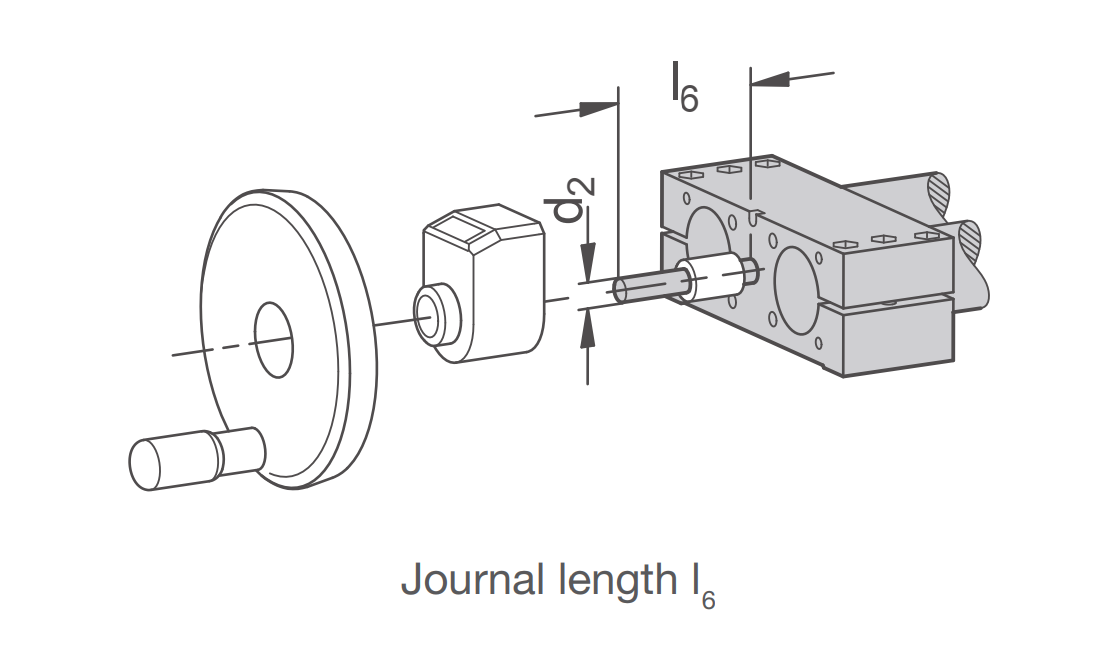

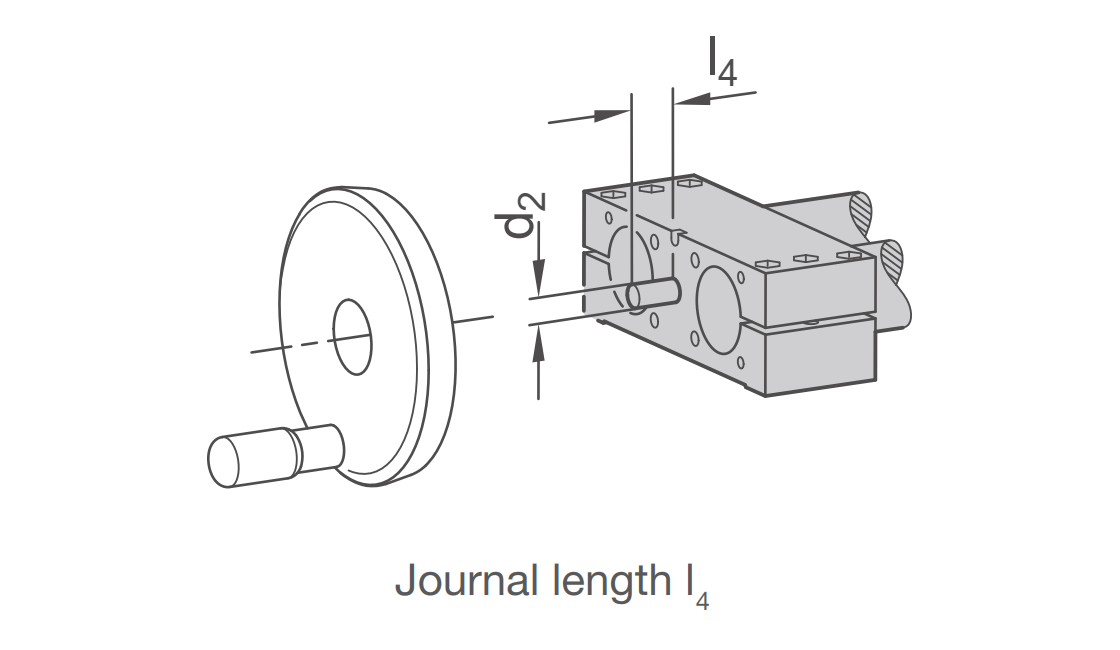

B	Čep pro ruční kolo	D	Čep pro ukazatel polohy a ruční kolo (nutnost distanční desky pro d₁=18)	E	Čep pro distanční desku a ruční kolo (pouze pro d₁≥ 30)

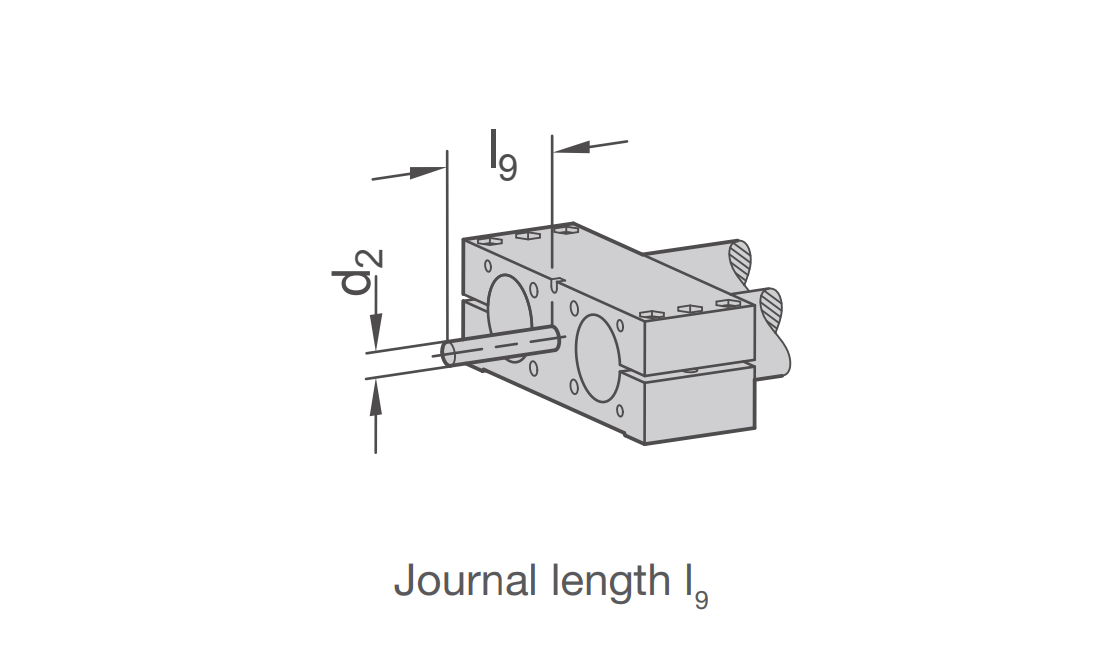

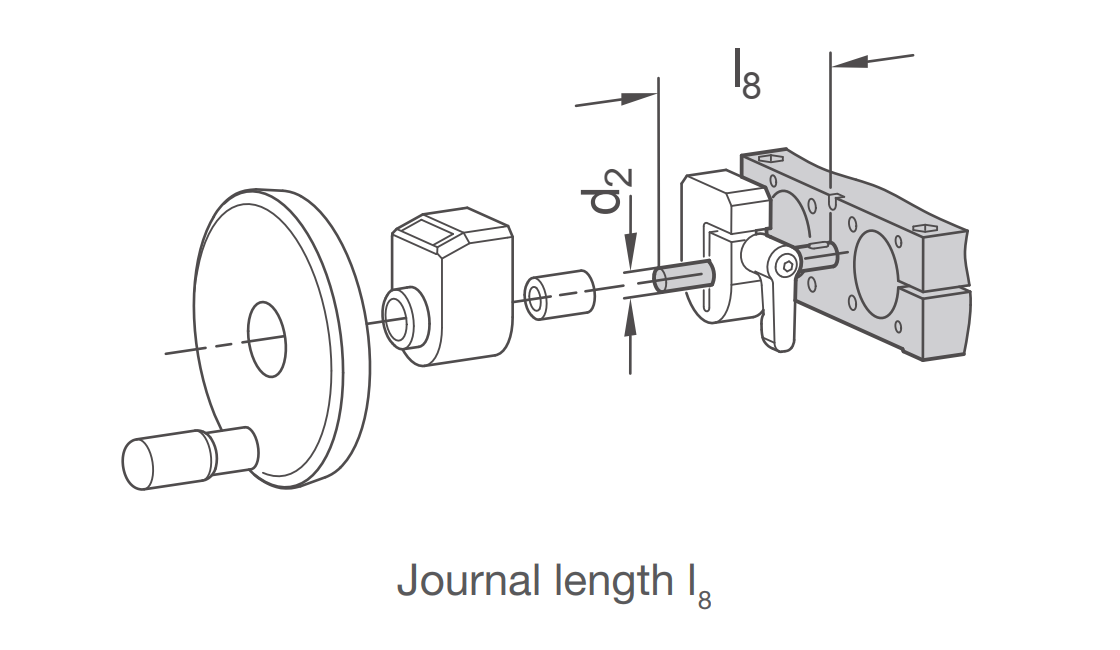

F	Čep pro distanční desku, ukazatel polohy a ruční kolo (pouze pro d₁≥ 30)	Gxx	Volitelná délka čepu s drážkou pro pero (pro xx zadejte hodnotu ze sloupce l₉)	Hxx	Volitelná délka čepu bez drážky (pro xx zadejte hodnotu ze sloupce l₉)

Čep z₂

Čep
z₂

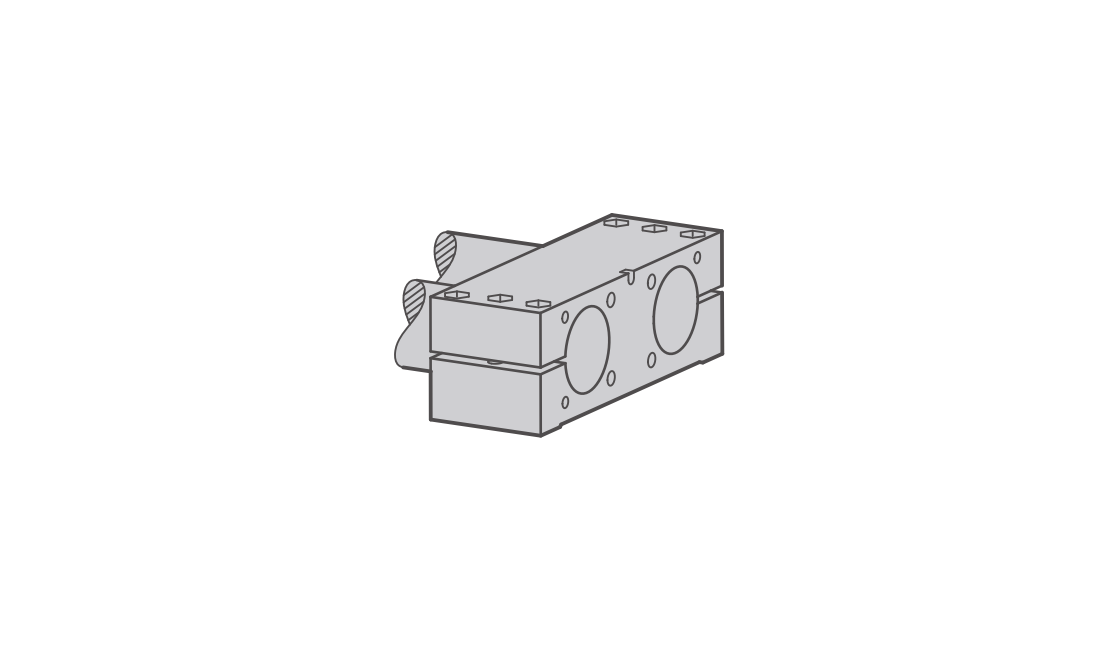

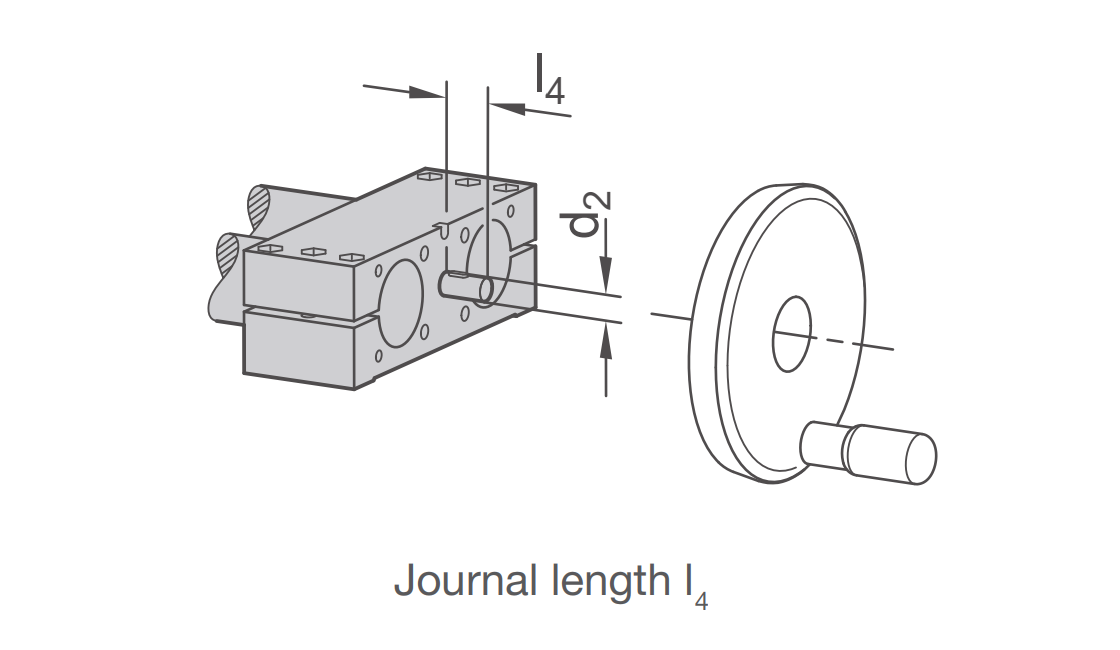

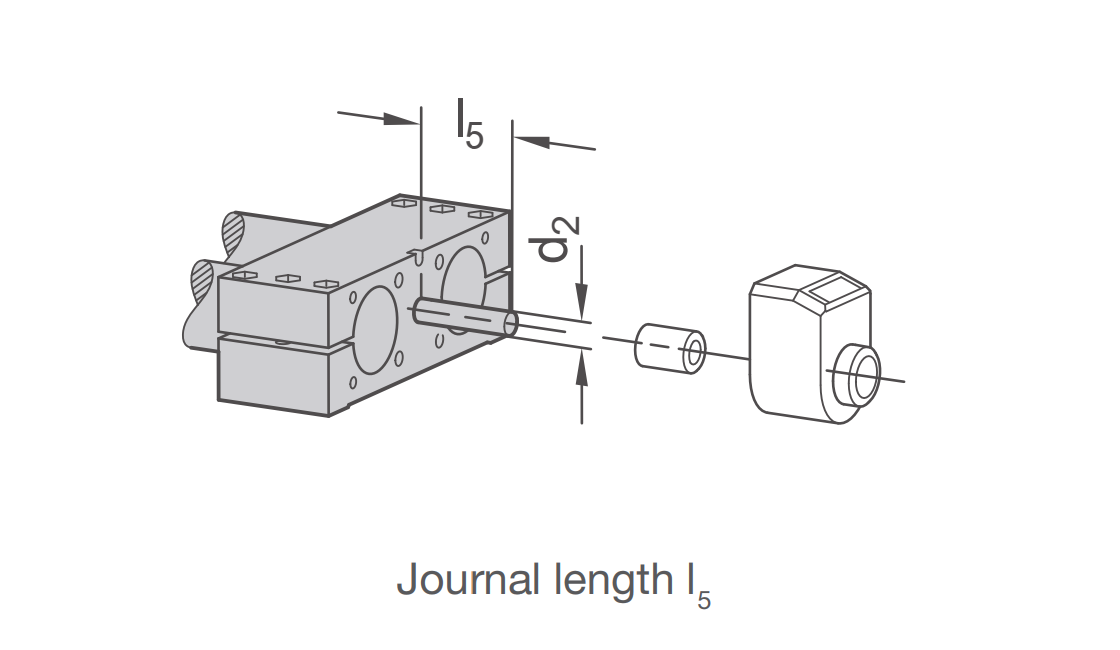

A	Bez čepu	B	Čep pro ruční kolo	C	Čep pro ukazatel polohy (nutnost distanční desky pro d₁=18)

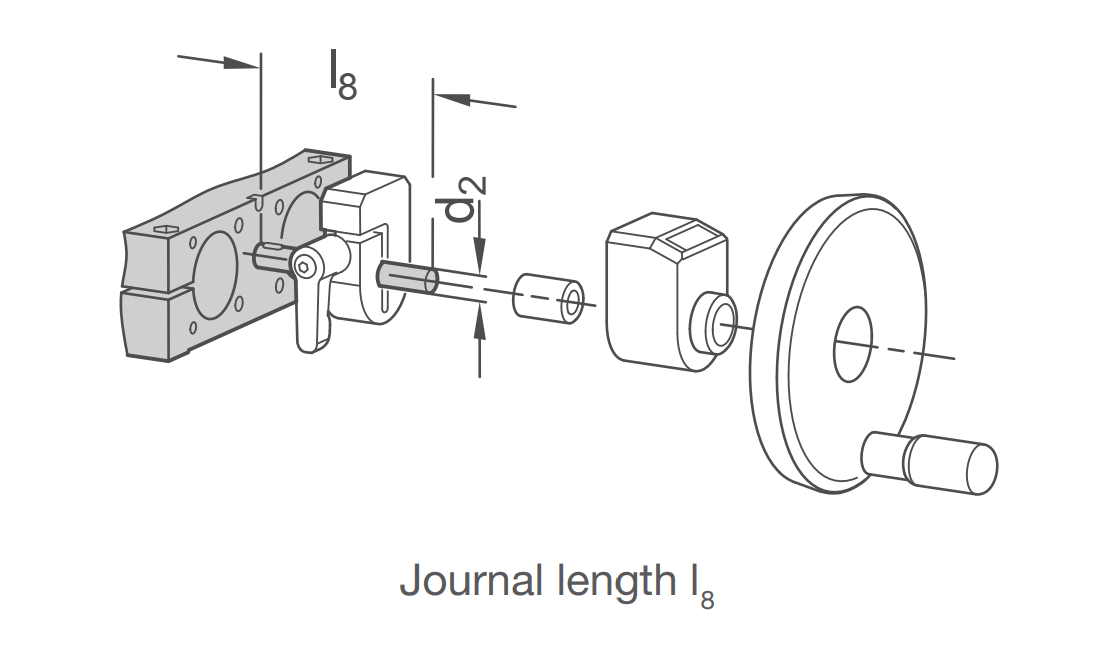

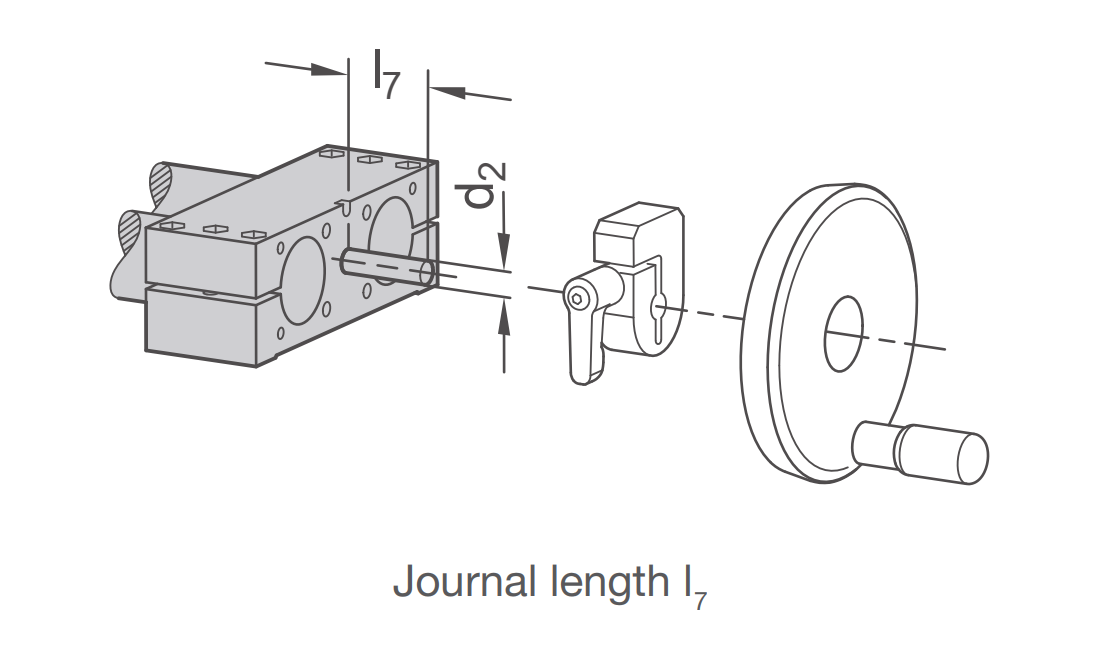

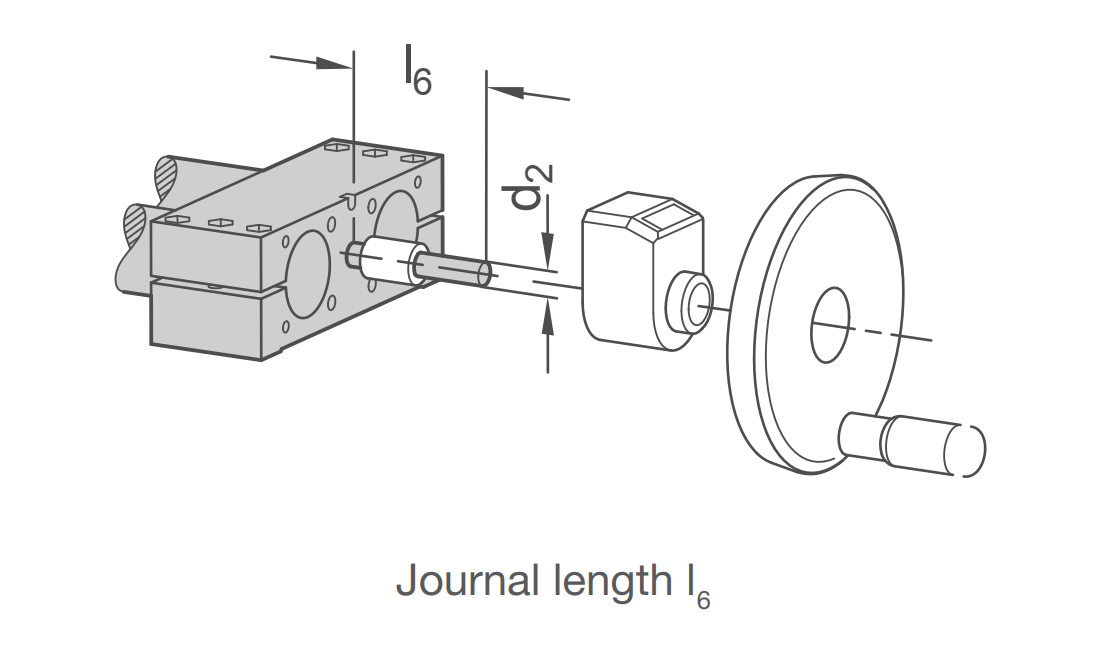

D	Čep pro ukazatel polohy a ruční kolo (nutnost distanční desky pro d₁=18)	E	Čep pro distanční vložku desku a ruční kolo (pouze pro d₁ ≥ 30)	F	Čep pro distanční desku, ukazatel polohy a ruční kolo (pouze pro d₁ ≥ 30)

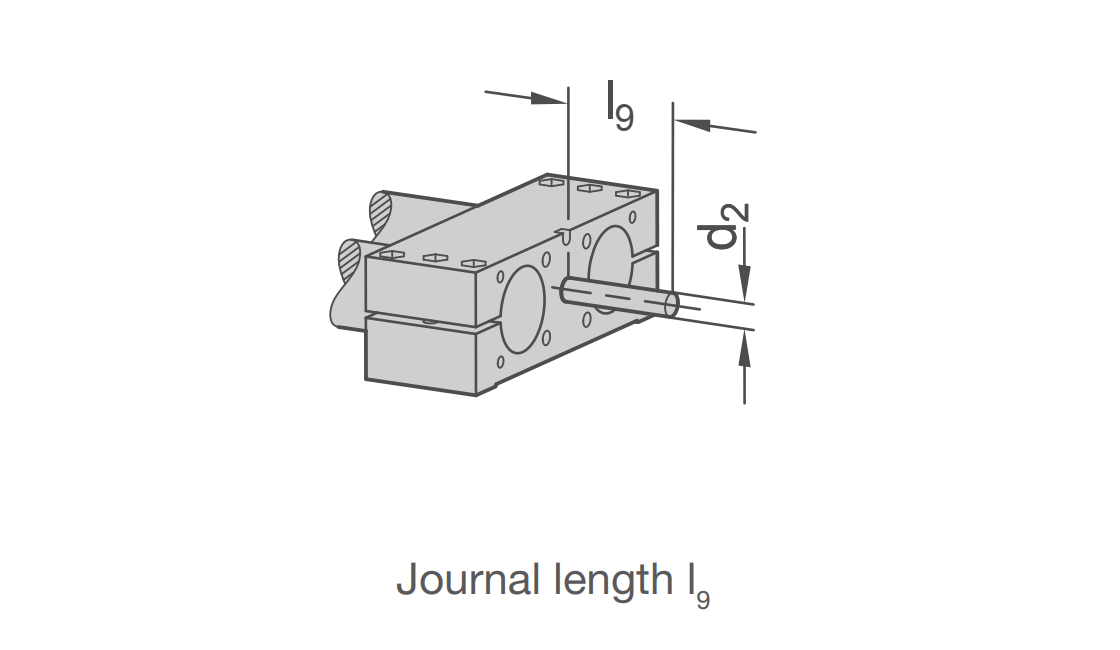

Gxx	Volitelná délka čepu s drážkou pro pero (pro xx zadejte hodnotu ze sloupce l₉)	Hxx	Volitelná délka čepu bez drážky (pro xx zadejte hodnotu ze sloupce l₉)

KOMPLETNÍ KATALOG

Technická data

Dvoutrubkové jednotky s jedním vodícím prvkem

Výstupní hřídel lineární jednotky	Fx [N]	Fy [N]			Fz [N]			Mx	My	Mz
Výstupní hřídel lineární jednotky	l = 500	l = 500	l = 1000	l = 1500	l = 500	l = 1000	l = 1500	[Nm]	[Nm]	[Nm]
18	425	215	110	-	105	80	-	22	35	40
30	850	1100	900	550	600	350	150	100	100	100
40	1100	3700	2800	1400	2100	600	180	150	140	170
50	1900	3850	2400	2100	3100	700	200	180	220	290
60	2700	6900	5700	5100	6300	2800	360	320	350	500

Dvoutrubkové jednotky se dvěma vodícími prvky

Výstupní hřídel lineární jednotky	Fx [N]	Fy [N]			Fz [N]			Mx	My	Mz
Výstupní hřídel lineární jednotky	l = 500	l = 500	l = 1000	l = 1500	l = 500	l = 1000	l = 1500	[Nm]	[Nm]	[Nm]
18	425	290	180	-	140	105	-	42	50	75
30	850	1550	1300	800	700	550	250	150	150	200
40	1100	6400	3400	1900	2400	750	280	180	210	260
50	1900	7500	5100	2700	3400	850	340	250	350	530
60	2700	11500	9500	8200	7500	3100	610	550	650	980

Průhyb / pružná deformace:

Maximální přípustné síly a utahovací momenty uvedené v tabulce způsobí pružnou deformaci lineární jednotky. Při uvedených hodnotách to činí přibližně 0,4 mm u vodicích trubek a 0,3 mm u pevných vodicích hřídelí. Tato deformace je znázorněna na příkladu síly Fz.

td3 td4

Aplikace

Popis:

Víceosé systémy jsou sestavy složené z více lineárních jednotek. Použití úhlových převodů a převodových jednotek umožňuje synchronní pohyb více lineárních jednotek. Aby byl zajištěn plynulý, rovnoměrný a málo opotřebovaný pohyb lineárních jednotek, musí být přesně orientovány. kolmo nebo rovnoběžně k sobě.

pr mon 1 pr mon 2
