Popis:

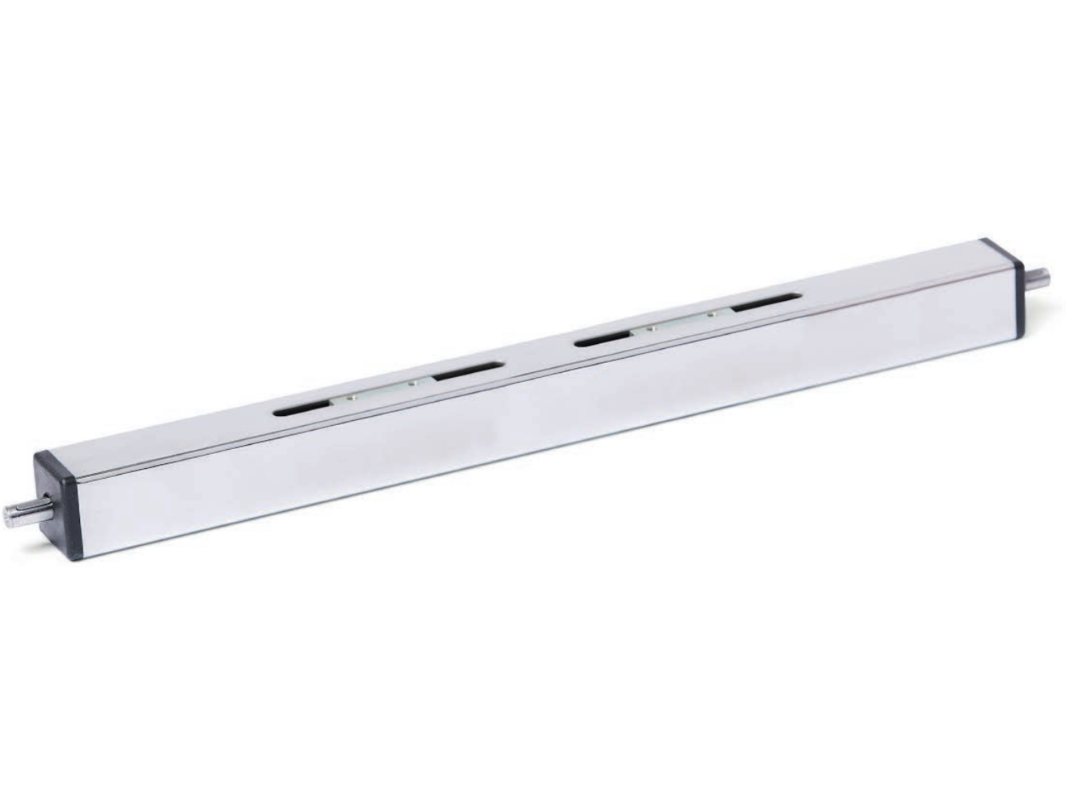

Vodicí trubky lineárních jednotek VE3V jsou vyrobeny z chromované oceli nebo z lesklé nerezové přesné oceli. Ve vodicí trubce jsou instalována dvě nezávislá vřetena s kuličkovými ložisky na každé straně. Směr závitu vřeten lze pro každou stranu zvolit podle potřeby. Matice vřeten umístěné na každém vřetenu přenášejí lineární pohyby na konektor lineární jednotky prostřednictvím hnacího klíče podél vodicí drážky nezávisle na protilehlé straně.

Spolu s vodicí trubkou tvoří otvory vodicích prvků pevné lineární čtvercové vodicí mechanismy, které mohou přijímat velké torzní síly. Na výběr je více typů konektorů, které lze pomocí děleného otvoru nastavit nebo upnout pro dosažení malé vůle. Posouvané díly se upevňují na vodicí prvek, například při úpravách formátu, kdy se jedno boční vedení posouvá nezávisle na protilehlé straně do různých šířek.

Možné příslušenství je zohledněno již při výběru lineárních jednotek podle možností uvedených v tabulkách. Tím je například zajištěno, že délky čepů z1 a z2 jsou vhodné pro upevnění příslušenství. Na adrese konektory lineárních jednotek a příslušenství nejsou součástí lineárních jednotek a je třeba je objednat. je třeba objednat zvlášť.

Nastavitelné ruční páky jsou určeny pro opakované, upínání vodicích prvků bez použití nářadí. Pod označením HSK jsou k dispozici samostatně pro individuální použití a v jiných provedeních. V porovnání s šroubem s vnitřním šestihranem ovládaným nástrojem je upínací síla dosažitelná pomocí nastavitelného ručního šroubu. pákou je nižší z důvodu kratší délky páky. Translated with www.DeepL.com/Translator (free version)


ve3v

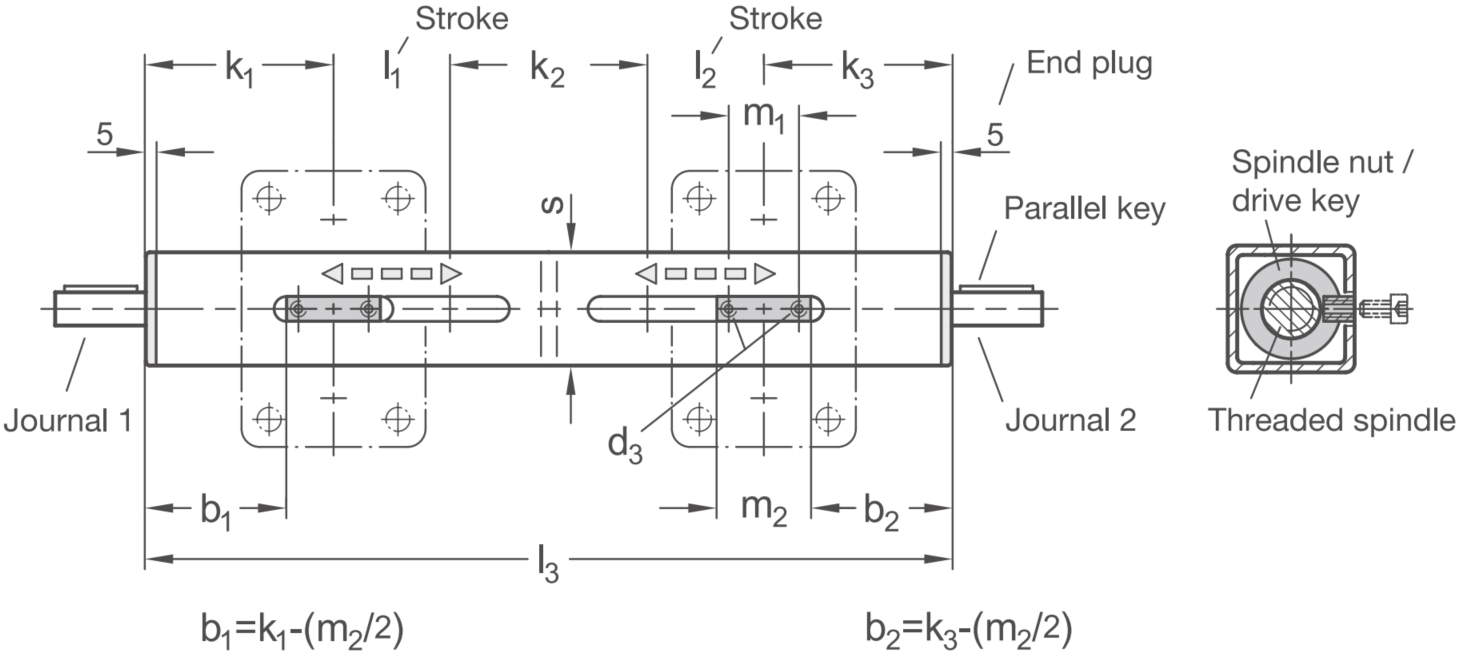

 Rozměry:

Rozměry
s
l1
l2 k1 k2 k3 d3 l3
m1 m2
30 601 601 59 50 59 M4 1460 23 38
40 753 753 78 66 78 M5 1810 42 54
50 748 748 82 70 82 M6 1810 42 54



l1 ... maximální zdvih 1

l2 ... maximální zdvih 2

k1 ... minimální vzdálenost od okraje 1

k2 ... minimální vzdálenost jezdců

k3 ... minimální vzdálenost od okraje 2

l2 ... maximální celková délka (k1 + l1 + k2)


Objednací kód: VE3V - s - w - l1 - l2 - k1 - k2 - k3 - r1 - p1 - z1 - r2 - p2 - z2 | Příklad objednání: VE3V-30-ST-500-500-70-90-70-RH-4-D-LH-1-F

VE3V ... jednotrubková jednotka

s ... vnější průměr

w ... materiál

       ST = ocel

        • Vodicí trubka, DIN EN 10305-4: Ocel, chromovaná

        • Vřeteno s trapézovým / jemným závitem: Ocel, s kuličkovým ložiskem

        • Matice vřetena: červená mosaz / Koncová zátka: plast

       ED = nerezová ocel

        • Vodicí trubky, EN 10216-5: nerezová ocel AISI 304

        • Trapézový / jemný závit vřetena: AISI 303, s kuličkovým ložiskem

        • Matice vřetena: červená mosaz / Koncová zátka: plast

l1 ... zdvih 1

l2 ... zdvih 2

k1 ... vzdálenost od okraje 1

k2 ... vzdálenost jezdců

k3 ... vzdálenost od okraje 2

r1 ... směr stoupání závitu šroubu 1

       RH = pravý závit

       LH = levý závit

p1 ... stoupání šroubovice 1

z1 ... čep 1 (možnosti naleznete zde)

r2 ... směr stoupání závitu šroubu 2

       RH = pravý závit

       LH = levý závit

p2 ... stoupání šroubovice 2

z2 ... čep 2 (možnosti naleznete zde)


s
Ø šroubu
Stoupání šroubovice p1 / p2
Ø čepu Délka čepu B Délka čepu D
Délka čepu E
Délka čepu F
Volitelná délka čepu
Trapézový závit Jemný závit, metrický
d2 l4 l5 l6 l7 l8
30 14 4 1 8 16 52 31 67 16...67
40 20 4 1 12 17 59 32 74 17...74
50 20 4 1 12 18 60 33 75 18...75



Čep z1

Čep
z1
B Čep pro ruční kolo D Čep pro ukazatel polohy a ruční kolo E Čep pro distanční desku a ruční kolo (pouze pro d1 ≥ 30)
kod z1 b k kod z1 b k kod z1 b k
F Čep pro distanční desku, ukazatel polohy a ruční kolo (pouze pro d1 ≥ 30)
Gxx Volitelná délka čepu s drážkou pro pero (pro xx zadejte hodnotu ze sloupce l8)
Hxx Volitelná délka čepu bez drážky (pro xx zadejte hodnotu ze sloupce l8)
kod z1 b k kod z1 b k kod z1 b k



Čep z2

Čep
z2
B Čep pro ruční kolo D Čep pro ukazatel polohy a ruční kolo E Čep pro distanční vložku desku a ruční kolo (pouze pro d1 ≥ 30)
kod z2 a k kod z2 a k kod z2 a k
F Čep pro distanční desku, ukazatel polohy a ruční kolo (pouze pro d1 ≥ 30) Gxx Volitelná délka čepu s drážkou pro pero (pro xx zadejte hodnotu ze sloupce l8) Hxx Volitelná délka čepu bez drážky (pro xx zadejte hodnotu ze sloupce l8)
kod z2 a k kod z2 a k kod z2 a k

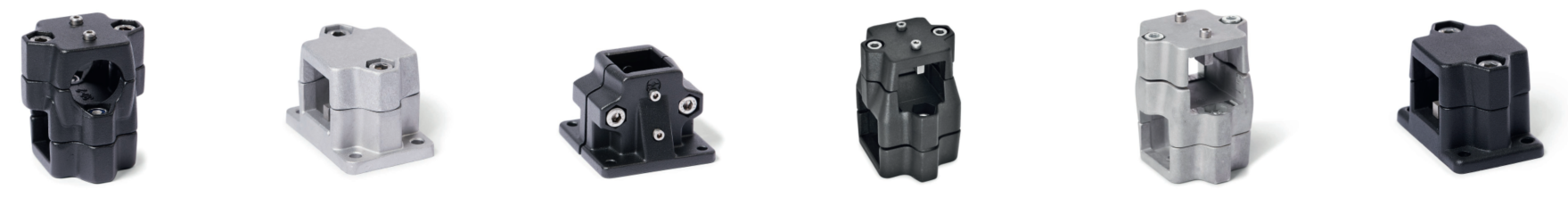

Jezdci jednotrubkových jednotek

Jednotrubková jednotka se stane funkční osou až po připojení konektoru lineární jednotky. Jezdci lineárních jednotek jsou k dispozici v různých provedeních pro různé aplikace. Pro zjednodušení procesu výběru je zde uveden jejich přehled.

spodni2


Technická data

td1td2

Výstupní hřídel lineární jednotky Fx [N]
Fy [N] Fz [N] Mx My
Mz
l = 500 l = 500 l = 1000 l = 1500 l = 500 l = 1000 l = 1500 [Nm] [Nm] [Nm]
18 400 80 15 - 65 10 - 1,5 4,5 4,5
30 850 500 70 15 550 55 10 6,5 15 15
40 1100 2150 250 65 1900 150 50 15 42 42
50 1750 3100 650 150 3100 650 150 29 69 69
60 2600 4550 7500 400 4550 1400 350 45 125 125

Průhyb / pružná deformace:td3

Maximální přípustné síly a utahovací momenty uvedené v tabulce způsobí pružnou deformaci lineární jednotky. Pro uvedené hodnoty činí přibližně 0,4 mm. Tato deformace je zde znázorněna na příkladu síly Fz.

Aplikace

pr mon 1pr mon 2
























Víceosé systémy jsou sestavy složené z více lineárních jednotek. Použití úhlových převodovek (YLS a YTS) a propojovacích hřídelí umožňuje synchronní pohyb více lineárních jednotek. Aby byl zajištěn plynulý, rovnoměrný a málo opotřebovaný pohyb lineárních jednotek, musí být přesně orientovány kolmo nebo rovnoběžně na sebe.

pr mon 3pr mon 4pr mon 5
