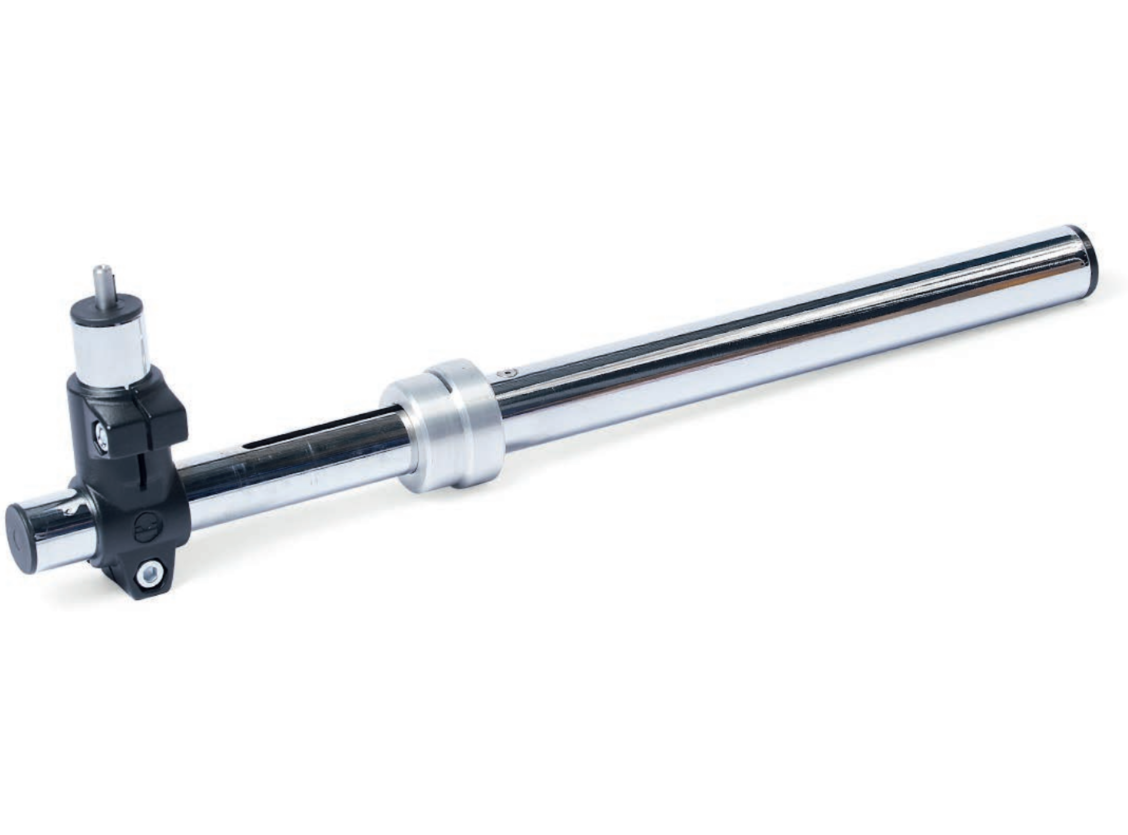

Trubky teleskopických lineárních jednotek VT1W jsou vyrobeny z chromované oceli nebo z lesklých bezešvých přesných trubek z nerezové oceli. Ve vodicí trubce je instalováno průběžné vřeteno s kuličkovými ložisky na každé straně. Připojená matice vřetena přenáší lineární pohyby na trubku teleskopu a iniciuje nastavení dráhy pojezdu teleskopické lineární jednotky.
Vodicí trubice je opatřena posuvnými vložkami a tvoří pevné lineární kruhové vedení spolu s. trubkou teleskopu. Lineární jednotku lze nastavit pro malou vůli nebo ji upnout na místě pomocí drážek. vodicího pouzdra. Pohon je posunut o 90 stupňů pomocí úhlového převodu, což umožňuje teleskopu lineární jednotku na konci upevnit. V závislosti na typu upevnění je pohon lineární jednotky zůstává v místě upevnění nebo je nesena podél pohybem pojezdu.
Příslušenství je uvedeno v tabulkách a je následující zohledněny již při výběru lineárních jednotek. Tím je zajištěno, že délka čepu hřídele z je správná pro připevnění příslušenství, např. Příslušenství není součástí lineárních jednotek a je třeba je objednat. je třeba dokoupit samostatně.

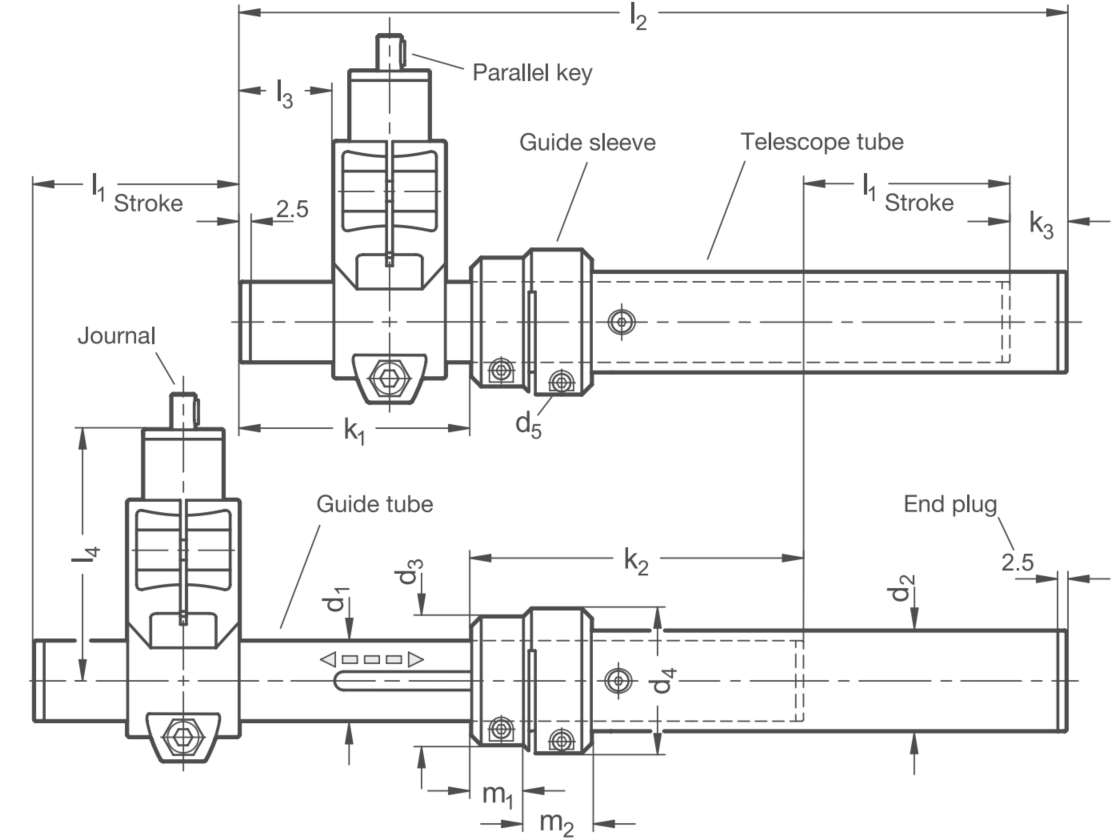

Rozměry | |||||||||||||
d1 | l1 | k1 | k2 | k3 | d2 | d3 | d4 | d5 | l2 | l3 | l4 | m1 | m2 |
30 | ...400 | 120 | 73 | 12 | 35 | 49 | 54 | M5 | 1000 | 70 | 86 | 15 | 21 |
40 | ...600 | 156 | 94 | 12 | 50 | 64 | 72 | M6 | 1400 | 90 | 125 | 26 | 34 |
l1 ... maximální zdvih
k1 ... minimální vzdálenost od okraje 1
k2 ... minimální délka zasunutí vodící trubky do teleskopické trubky
k3 ... minimální vzdálenost od okraje 2
l2 ... maximální celková délka (k1 + k2 + k3 + l1)
VT1S ... jednotrubková jednotka
d1 ... vnější průměr
w ... materiál
ST = ocel
• Vodicí trubka, DIN EN 10305-4: ocel, chromovaná
• Vřeteno s trapézovým / jemným závitem: ocel, s kuličkovým ložiskem
• Matice vřetena: červená mosaz / Koncová zátka: plast / Vodicí pouzdro: hliník
ED = nerezová ocel
• Vodicí trubky, EN 10216-5: nerezová ocel AISI 304
• Trapézový / jemný závit vřetena: Vřeteno: nerezová ocel AISI 303, s kuličkovým ložiskem
• Matice vřetena: červená mosaz / Koncová zátka: plast / Vodící pouzdro: hliník
l1 ... zdvih
k1 ... vzdálenost od okraje 1
k2 ... délka zasunutí vodící trubky do teleskopické trubky
k3 ... vzdálenost od okraje 2
r ... směr stoupání závitu šroubu
RH = pravý závit
LH = levý závit
p ... stoupání šroubovice
z ... čep (možnosti naleznete zde)
d1 |
Ø šroubu |
Stoupání šroubovice p1 / p2 |
Ø čepu | Délka čepu B | Délka čepu D |
Délka čepu E |
Délka čepu F |
Volitelná délka čepu |
|
Trapézový závit | Jemný závit, metrický |
d2 | l4 |
l5 | l6 | l7 | l8 | ||
30 | 14 | 4 | 1 | 8 | 16 | 52 | 31 | 67 | 16...67 |
40 | 20 | 4 | 1 | 12 | 17 | 59 | 32 | 74 | 17...74 |
Čep | |||||
z1 | |||||
B | Čep pro ruční kolo | D | Čep pro ukazatel polohy a ruční kolo | E | Čep pro distanční desku a ruční kolo (pouze pro d1 ≥ 30) |
F | Čep pro distanční desku, ukazatel polohy a ruční kolo (pouze pro d1 ≥ 30) |
Gxx | Volitelná délka čepu s drážkou pro pero (pro xx zadejte hodnotu ze sloupce l8) |
Hxx | Volitelná délka čepu bez drážky (pro xx zadejte hodnotu ze sloupce l8) |
Výstupní hřídel lineární jednotky | Fx [N] |
Fy [N] | Fz [N] | Mx | My |
Mz | ||||
l = 500 | l = 500 | l = 1000 | l = 1500 | l = 500 | l = 1000 | l = 1500 | [Nm] | [Nm] | [Nm] | |
18 | 400 | 80 | 15 | - | 65 | 10 | - | 1,5 | 4,5 | 4,5 |
30 | 850 | 500 | 70 | 15 | 550 | 55 | 10 | 6,5 | 15 | 15 |
40 | 1100 | 2150 | 250 | 65 | 1900 | 150 | 50 | 15 | 42 | 42 |
50 | 1750 | 3100 | 650 | 150 | 3100 | 650 | 150 | 29 | 69 | 69 |
60 | 2600 | 4550 | 7500 | 400 | 4550 | 1400 | 350 | 45 | 125 | 125 |
Maximální přípustné síly a utahovací momenty uvedené v tabulce způsobí pružnou deformaci lineární jednotky. Pro uvedené hodnoty činí přibližně 0,4 mm. Tato deformace je zde znázorněna na příkladu síly Fz.
Víceosé systémy jsou sestavy složené z více lineárních jednotek. Použití úhlových převodovek (YLS a YTS) a propojovacích hřídelí umožňuje synchronní pohyb více lineárních jednotek. Aby byl zajištěn plynulý, rovnoměrný a málo opotřebovaný pohyb lineárních jednotek, musí být přesně orientovány kolmo nebo rovnoběžně na sebe.
3D konfigurace trubkové jednotky (CAD)
