Kloubová spojka GST.P

csm Icon Made in Germany 2014 10 17 98fc6f88fe







Objednací kód: GST.P - d1 - d2 - t - z - o
Příklad objednání: GST.P-B30-B30-S-2-2
GST.P ... kloubová spojka
d1 ... Ø d1 - svěrný spoj 1
d2 ... Ø d2 - svěrný spoj 2
t ... typ
       S = plynulé nastavení
       T = nastavení s 10° dělením (ozubení)
z ... typ
       2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2)
o ... typ
       2 = polyamid, vystužený skelnými vlákny, RAL 9005 matná
       4 = polyamid, vystužený skelnými vlákny, RAL 7040 matná
Příslušenství:
       Adaptérová pouzdra RBS.P
       Nastavitelné ruční páky HSK.P

Popis:

Kloubové spojky GST.P z polyamidu vyztuženého skleněnými vlákny mají drážkované upínací body opracované metodou řezání. Skládají se ze dvou otočných spojek LST.P. Otvory pro upínací body jsou umístěny v rovině a jsou spojeny upínacím kloubem, aby se mohly otáčet o ± 90°, od vyrovnané orientace ke kolmé. Dostávají obvykle dostupné konstrukční trubky s plným povrchovým kontaktem v celém průřezu otvoru. Ke zmenšení průřezů otvorů na menší průměr lze použít adaptérová pouzdra RBS.P. V místech šroubů se šestihrannými nástrčnými šrouby nebo nastavitelnými ručními pákami se zmenší průřez otvoru pro upnutí. Šroub s vnitřním šestihranem nebo nastavitelná ruční páka v místě upínacího kloubu slouží k zajištění osy kloubu. Upínací kloub lze nastavit buď plynule, nebo na základě vzoru ozubení. Nastavitelné ruční páky jsou určeny k opakovanému upínání bez použití nářadí. Pod označením HSK.P jsou k dispozici samostatně pro individuální použití a v jiných provedeních. V porovnání s šestihranným šroubem ovládaným nástrojem je upínací síla dosažitelná pomocí nastavitelné ruční páky nižší z důvodu kratší délky páky.

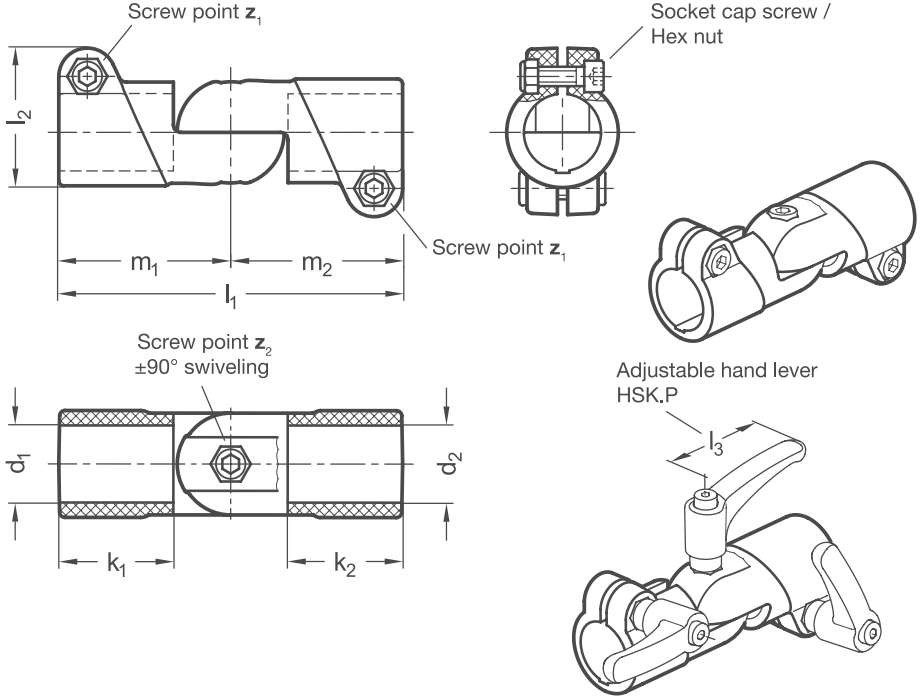

gst.p nakres


 Rozměry:

Svěrný spoj
Rozměry
Šroub
Příslušenství
HSK.P
d1 d2
k1
k2 l1 l2 m1
m2 z1 z2 l3
B 30 B 30 45 45 134 54 67 67 M8x25 M8x25 63 | 78

Příslušenství | Adaptérová pouzdra RBS.P

Adaptérová pouzdra RBS.P jsou vyrobena z polyamidu vyztuženého skleněnými vlákny. Adaptérová pouzdra lze použít ke zmenšení průměrů otvorů plastových trubkových spojek pro upínání menších průměrů nebo čtvercových průřezů. Díky připevněnému omezovači otáčení se adaptérové pouzdro nemůže otáčet ani posouvat uvnitř trubkové svorky.

Plast použitý v povrchové VB je vyroben z modrého, vizuálně zjistitelného a FDA vyhovujícího plastového granulátu podle FDA CFR.21 a EU 10/2011.


rbs.p nakres


 Rozměry:

Svěrný spoj Otvory Čtvercový Délka
d1 d2
s l
18 B 12 B 14 B 15 B 16 V 10 V 12 29
30 B 20 B 25 - - V 20 - 45

Příslušenství | Nastavitelné ruční páky HSK.P

Nastavitelné ruční páky HSK.P jsou vyrobeny z polyamidu vyztuženého skleněnými vlákny. Zde instalované šroubové vložky jsou vyrobeny ze soustružené nerezové oceli a mají válcovaný závit. Nastavitelné ruční páky HSK.P jsou speciálně navrženy jako příslušenství pro použití na šroubových bodech plastových trubkových objímek. Nahrazují šrouby s vnitřním šestihranem DIN 912 a používají se tam, kde je vyžadováno opakované upínání bez použití nářadí. Závitová vložka je spojena s rukojetí pomocí drážkového ozubení tak, že ji lze odpojit. Zvednutím páky se záběr uvolní a ruční páku lze natočit do výhodné polohy. Upínací síla dosažitelná pomocí nastavitelné ruční páky je nižší než u šestihranných šroubů s nástrčným hlavicemi ovládaných nástrojem, a to díky kratší délce páky. Tabulky pro příslušné upínače obsahují příslušné velikosti ruční páky pro jednotlivé rozměry závitů.

Plast použitý v povrchové VB je vyroben z modrého, vizuálně zjistitelného a FDA vyhovujícího plastového granulátu podle FDA CFR.21 a EU 10/2011.


hsk.p nakres


 Rozměry:

Rozměry
l1 d1
l2 d2 h1 h2
44* M 6 20 10 8,5 32
63 M 6 20 10 9 40
63 M 8 25 13 13,5 44
78 M 8 25 13 14,5 52

* Tato velikost je k dispozici pouze ve verzi 2.
