Plastové trubkové spojky

inocon logo

Skupina výrobků "Trubkové spojky 1B" obsahuje jednodílné a vícedílné díly z tlakově litého hliníku nebo přesně lité nerezové oceli. Mají drážkované nebo vícedílné upínací body, které přijímají obvykle dostupné tyče a přesné trubky podle normy DIN 2391 nebo čtyřhranné trubky s plným povrchovým kontaktem v celém průřezu nebo prostřednictvím více žeber v otvoru.

Šrouby s vnitřním šestihranem nebo nastavitelné ruční šrouby. páky spolu s šestihrannými maticemi snižují počet otáček. otvoru nebo čtvercového průřezu pro upnutí. Šroub a matici lze umístit kdekoli díky šestihrannému zapuštění na obou stranách. Ruční páky jsou určeny k opakovanému použití bez použití nářadí upínání.

Trubkové spojky jsou k dispozici ve všech typických provedeních typů dílů, jako jsou křížové, základní, otočné nebo přírubové spojky, s průměry otvorů od 20 až 60 mm. Díly mohou mít buď shodně provedené otvory nebo se mohou míchat. čtvercové a kruhové otvory a různé rozměry. Menší průměry mohou být ve skupině "Kompaktní spojky 1A".

Společně s tyčemi a trubkami jsou k dispozici trubkové lze spojky použít k rychlému a snadnému upínání sestavit stabilní trubkové konstrukce, které lze flexibilně přizpůsobit mnoha různým oblastem použití, například při manipulaci systémech, strojírenství, skladování a dopravníkových systémech.

info

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

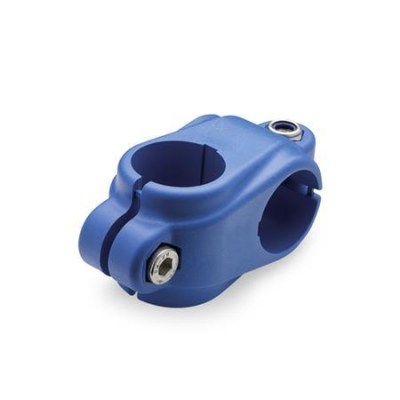

    Objednací kód: KS.P - d1 - d2 - k - z - o | Příklad objednání: KS.P-18-18-29-2-2 KS.P ... křížová spojka d1 ... Ø d1 - svěrný spoj 1 d2 ... Ø d2 - svěrný spoj 2 k ... hloubka svěrného spoje z ... typ šroubu a matice        2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

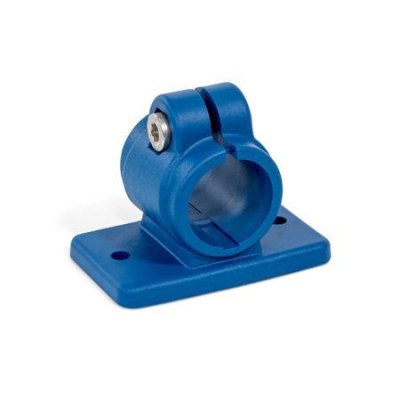

    Objednací kód: FSZ.P - d1 - k - z - o | Příklad objednání: FSZ.P-B18-29-2-2 FSZ.P ... spojka s přírubou d1 ... Ø d1 - svěrný spoj 1 k ... hloubka svěrného spoje z ... typ šroubu a matice        2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2) o ... povrchová úprava / ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

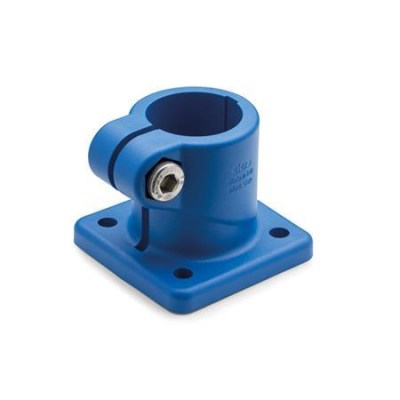

    Objednací kód: BS.P - d1 - k - z - o | Příklad objednání: BS.P-B18-34-2-2 BS.P ... základna d1 ... Ø d1 - svěrný spoj 1 k ... hloubka svěrného spoje z ... typ šroubu a matice        2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2) o ... povrchová úprava / materiál        2 = ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

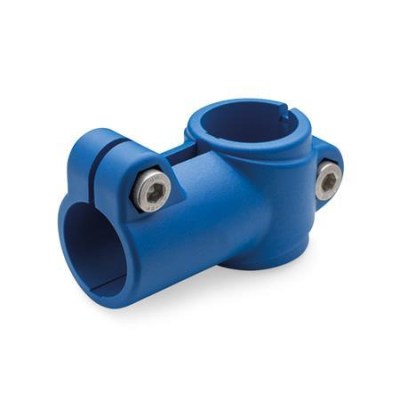

    Objednací kód: TS.P - d1 - d2 - k1 - z - o Příklad objednání: TS.P-B18-B18-29-2-2 TS.P ... úhlová spojka d1 ... Ø d1 - svěrný spoj 1 d1 ... Ø d2 - svěrný spoj 2 k ... hloubka svěrného spoje 1 z ... typ šroubu a matice        2 = šroub nerezový (DIN 912-A2-70), matice nerezová ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

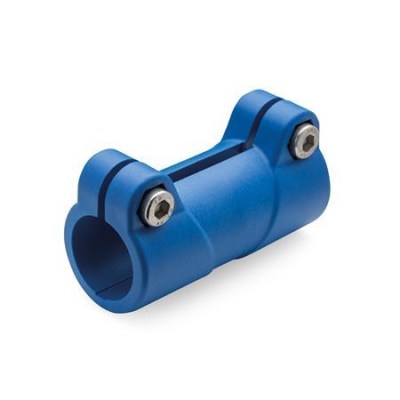

    Objednací kód: MS.P - d1 - z - o | Příklad objednání: MS.P-B18-2-2 MS.P ... propojovací spojka d1 ... Ø d1 - svěrný spoj 1 z ... typ šroubu a matice        2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2) o ... povrchová úprava / materiál        2 = polyamid, vystužený skelnými vlákny, RAL 9005 ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe


    Objednací kód: LSF.P - b - x1 - t - o | Příklad objednání: LSF.P-40-40-OZ-2 LSF.P ... otočná spojka b ... šířka x1 ... výška t ... typ        OZ = bez středění (hladký)        AV = s vnějším ozubením o ... typ        2 = polyamid, vystužený skelnými vlákny, RAL 9005 matná        4 = polyamid, ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

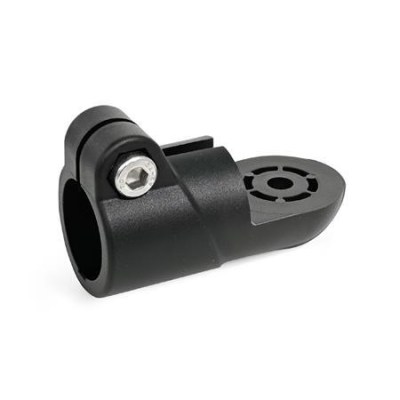

    Objednací kód: LST.P - d1 - t - z - o | Příklad objednání: LST.P-B30-OZ-2-2 LST.P ... otočná spojka d1 ... Ø d1 - svěrný spoj t ... typ        OZ = bez středění (hladký)        AV = s vnějším ozubením        IV = s vnitřním ozubením z ... typ        2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe

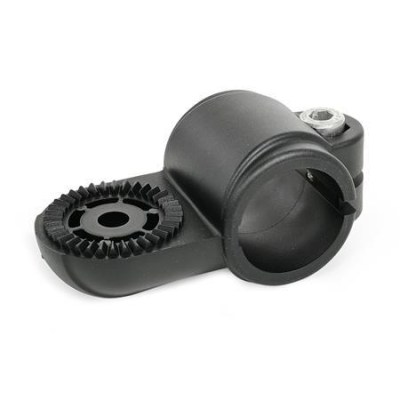

    Objednací kód: LSQ.P - d1 - t - z - o | Příklad objednání: LSQ.P-B30-OZ-2-2 LSQ.P ... otočná spojka d1 ... Ø d1 - svěrný spoj t ... typ        OZ = bez středění (hladký)        AV = s vnějším ozubením        IV = s vnitřním ozubením z ... typ        2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe


    Objednací kód: GSF.P - d1 - x1 - t - z - o | Příklad objednání: GSF.P-B30-40-S-2-2 GSF.P ... kloubová spojka d1 ... Ø d1 - svěrný spoj x1 ... výška t ... typ        S = plynulé nastavení        T = nastavení s 10° dělením (ozubení) z ... typ        2 = šroub nerezový (DIN 912-A2-70), matice ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe


    Objednací kód: GSFQ.P - d1 - x1 - t - z - o Příklad objednání: GSFQ.P-B30-40-S-2-2 GSFQ.P ... kloubová spojka d1 ... Ø d1 - svěrný spoj x1 ... výška t ... typ        S = plynulé nastavení        T = nastavení s 10° dělením (ozubení) z ... typ        2 = šroub nerezový (DIN ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe


    Objednací kód: GST.P - d1 - d2 - t - z - o Příklad objednání: GST.P-B30-B30-S-2-2 GST.P ... kloubová spojka d1 ... Ø d1 - svěrný spoj 1 d2 ... Ø d2 - svěrný spoj 2 t ... typ        S = plynulé nastavení        T = nastavení s 10° dělením (ozubení) z ... typ        2 = šroub ... Learn More

  • csm Icon Made in Germany 2014 10 17 98fc6f88fe


    Objednací kód: GSQ.P - d1 - d2 - t - z - o Příklad objednání: GSQ.P-B30-B30-S-2-2 GSQ.P ... kloubová spojka d1 ... Ø d1 - svěrný spoj 1 d2 ... Ø d2 - svěrný spoj 2 t ... typ        S = plynulé nastavení        T = nastavení s 10° dělením (ozubení) z ... typ        2 = šroub ... Learn More
