Spojka s přírubou FSZ.P

Popis:

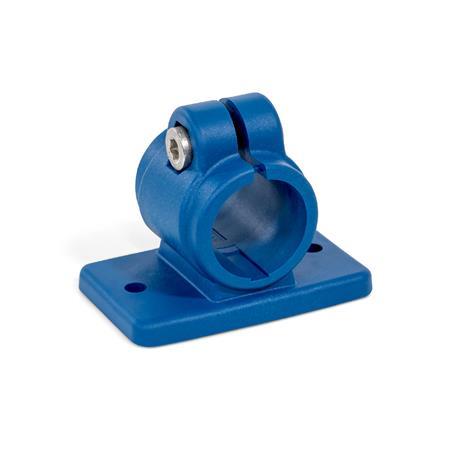

Spoky s přírubou FSZ.P z polyamidu vyztuženého skleněnými vlákny mají drážkovaný upínací bod. Příruba se dvěma otvory slouží jako rozhraní nebo k upevnění svorky na místo použití. Otvor v místě upnutí je uspořádán v rovině rovnoběžné s čelní stranou příruby. Dostává obvykle dostupné konstrukční trubky s plným povrchovým kontaktem v celém průřezu otvoru. Ke zmenšení průřezu otvoru na menší průměr lze použít adaptérová pouzdra RBS.P. V místě šroubu se šestihranným šroubem nebo nastavitelnou ruční pákou se zmenší průřez otvoru pro upnutí. Nastavitelné ruční páky jsou určeny k opakovanému upínání bez použití nástrojů. Pod označením HSK.P jsou k dispozici samostatně pro individuální použití a v jiných provedeních. Plast použitý v povrchu VB je vyroben z modrého, vizuálně zjistitelného a FDA vyhovujícího plastového granulátu podle FDA CFR.21 a EU 10/2011.

Plast použitý v povrchu VB je vyroben z modrého, vizuálně zjistitelného a FDA vyhovujícího plastového granulátu podle FDA CFR.21 a EU 10/2011.

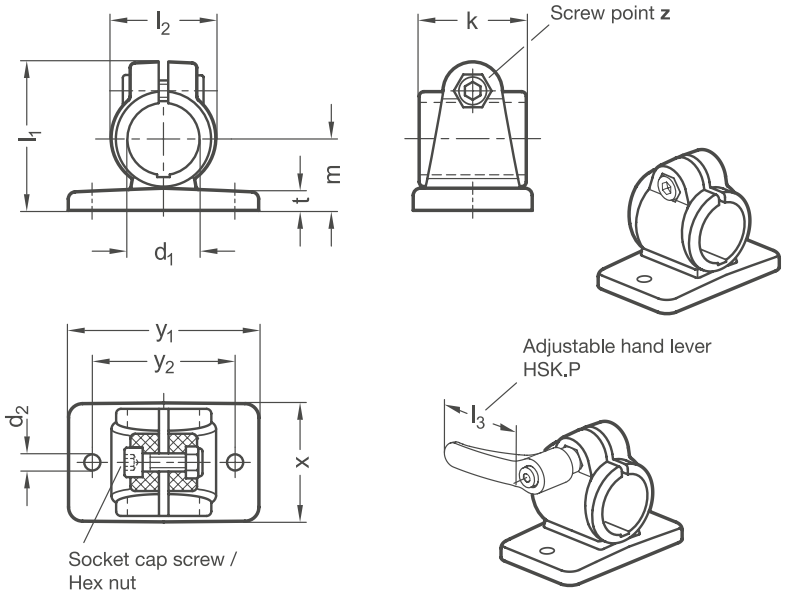

 Rozměry:

Příslušenství | Adaptérová pouzdra RBS.P

Adaptérová pouzdra RBS.P jsou vyrobena z polyamidu vyztuženého skleněnými vlákny. Adaptérová pouzdra lze použít ke zmenšení průměrů otvorů plastových trubkových spojek pro upínání menších průměrů nebo čtvercových průřezů. Díky připevněnému omezovači otáčení se adaptérové pouzdro nemůže otáčet ani posouvat uvnitř trubkové svorky.

Plast použitý v povrchové VB je vyroben z modrého, vizuálně zjistitelného a FDA vyhovujícího plastového granulátu podle FDA CFR.21 a EU 10/2011.

 Rozměry:

Příslušenství | Nastavitelné ruční páky HSK.P

Nastavitelné ruční páky HSK.P jsou vyrobeny z polyamidu vyztuženého skleněnými vlákny. Zde instalované šroubové vložky jsou vyrobeny ze soustružené nerezové oceli a mají válcovaný závit. Nastavitelné ruční páky HSK.P jsou speciálně navrženy jako příslušenství pro použití na šroubových bodech plastových trubkových objímek. Nahrazují šrouby s vnitřním šestihranem DIN 912 a používají se tam, kde je vyžadováno opakované upínání bez použití nářadí. Závitová vložka je spojena s rukojetí pomocí drážkového ozubení tak, že ji lze odpojit. Zvednutím páky se záběr uvolní a ruční páku lze natočit do výhodné polohy. Upínací síla dosažitelná pomocí nastavitelné ruční páky je nižší než u šestihranných šroubů s nástrčným hlavicemi ovládaných nástrojem, a to díky kratší délce páky. Tabulky pro příslušné upínače obsahují příslušné velikosti ruční páky pro jednotlivé rozměry závitů.

Plast použitý v povrchové VB je vyroben z modrého, vizuálně zjistitelného a FDA vyhovujícího plastového granulátu podle FDA CFR.21 a EU 10/2011.

 Rozměry:

* Tato velikost je k dispozici pouze ve verzi 2.
