TR...1360E
Kombinovaná kladka série TR---.1360E
- Typ: 1360E / axiálně stavitelná - oilamidový kluzák (polyamid plněný olejem)
- Možnost nastavení radiální vůle pomocí excentrického kroužku na hřídeli
- 7 velikostí
- Radiální nosnost: od 8,87 kN - 51,94 kN
- Axiální nosnost: od 2,95 kN - 17,40 kN
- Dostupné průměry: od 52,5 mm - 149 mm
- Vhodné pro U-profil nebo I-profil
- Dlouhá životnost
- Robustní provedení
- Možnost domazávání
- Vysoká zátěžná kapacita
Příklad objednání:
TR 060.1360E (pouze kombinovaná kladka)
Základní popis:

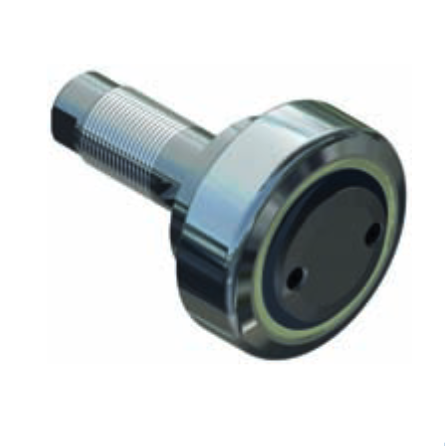

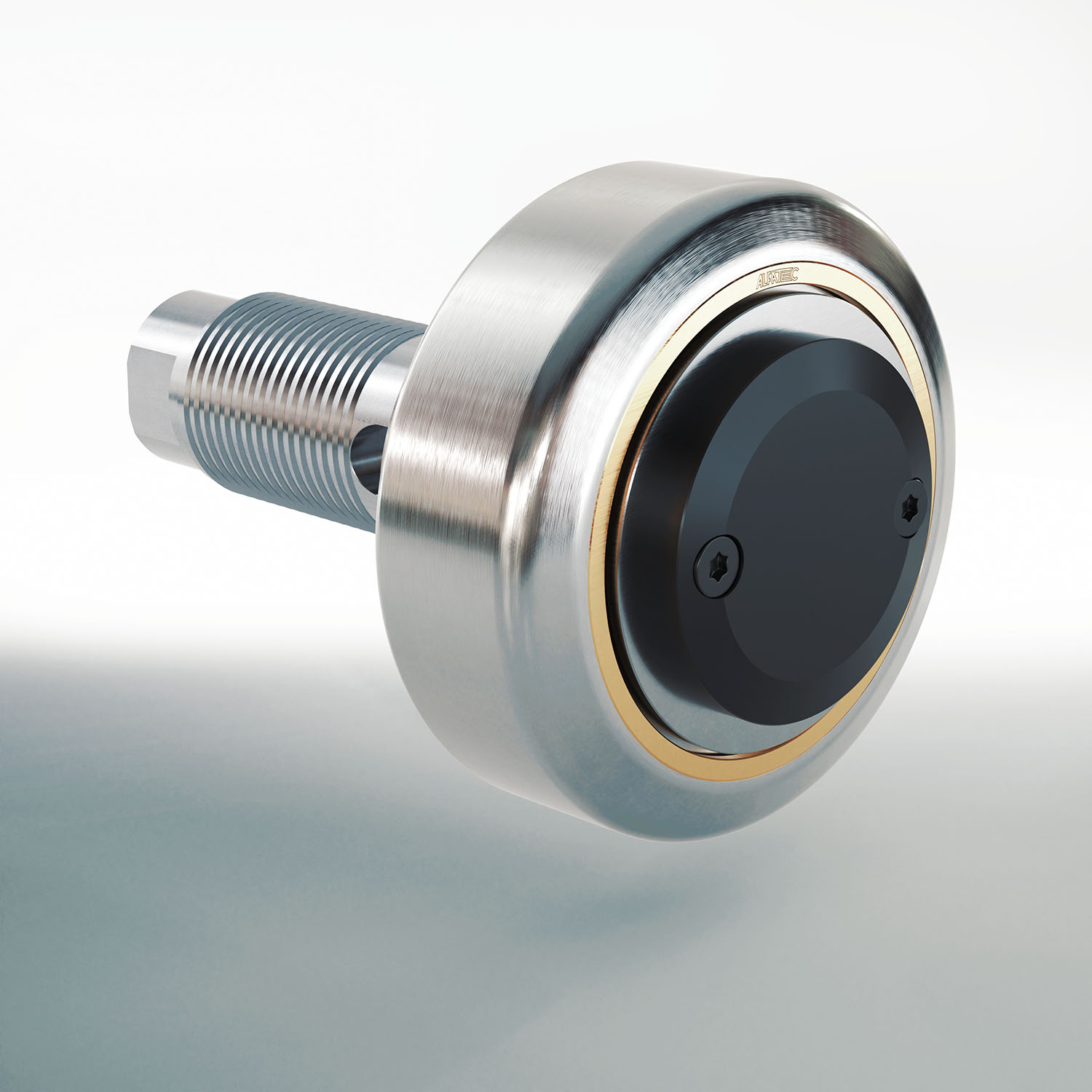

Kombinovaná kladka série TIGER TRxxx.1360E je vybavena čepem s vnějším závitem, kdy pro montáž kladky odpadá svařování. Pomocí excentrického kroužku na hřídeli je možné nastavovat radiální vůli mezi kladkou a profilem Axiální vedení je zajištěno pomocí kluzného dílu Oilamid, který je možné axiálně nastavovat pomocí distančních podložek. V závislosti na nákladu je tato kladka k dispozici v různých velikostech.

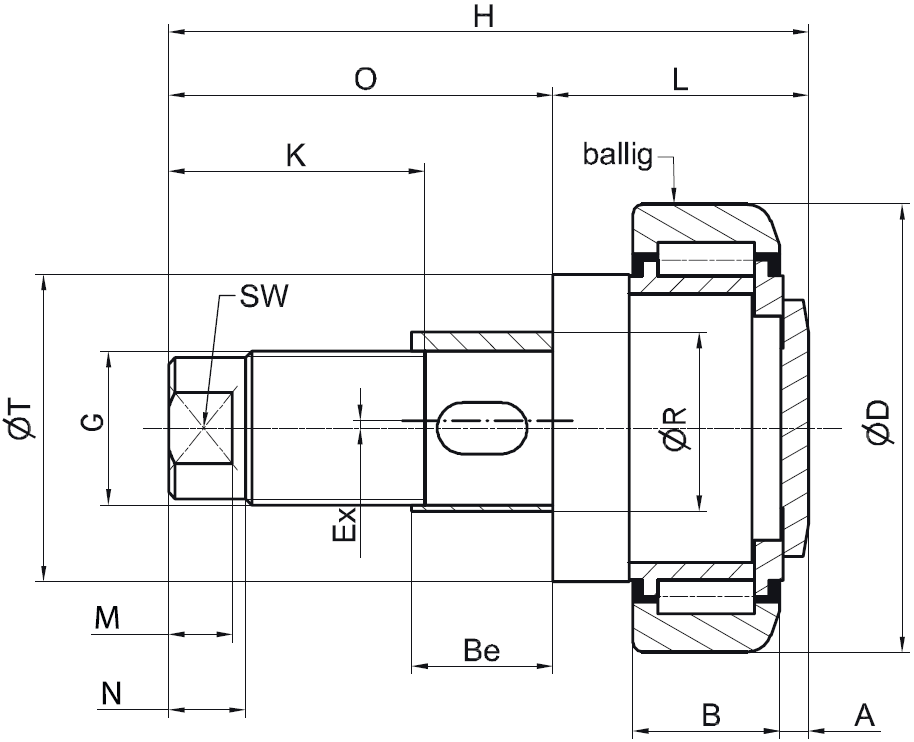

Rozměrová specifikace kombinované kladky TRxxx.1360E:
| Typ / provedení | Základní rozměry / mm (bližší informace viz.katalog) | |||||||||||||||||
| Velikost | Provedení | D | dh6 | SW | G | L | H | O | K | B | A | T | M | N | FR | FA | C | C0 |
| TR 050 | .1360E | 52,5 | 20 | 13 | M20x1,5 | 27 | 77 | 50 | 30 | 17 | 5,5 | 35 | 8 | 10 | 5,30 | 2,00 | 24,5 | 32,5 |
| TR 060 | .1360E | 62,5 | 24 | 19 | M24x1,5 | 33,0 | 95 | 62 | 42 | 20 | 5,5 | 42 | 10 | 12 | 8,87 | 2,95 | 31 | 35,5 |
| TR 070 | .1360E | 70,1 | 24 | 19 | M24x1,5 | 40,0 | 102 | 62 | 42 | 23 | 6,5 | 48 | 10 | 12 | 11,40 | 3,15 | 45,5 | 51 |
| TR 080 | .1360E | 77,7 | 30 | 24 | M30x1,5 | 39,5 | 119,5 | 80 | 50 | 23 | 7 | 54 | 12 | 14 | 12,87 | 5,00 | 48 | 56,8 |
| TR 090 | .1360E | 88,4 | 30 | 24 | M30x1,5 | 48,0 | 128 | 80 | 50 | 30 | 7 | 59 | 12 | 14 | 20,37 | 5,10 | 68 | 72 |
| TR 110 | .1360E | 107,7 | 42 | 32 | M42x1,5 | 55,0 | 154,5 | 99,5 | 69,5 | 31 | 8 | 71 | 16 | 18 | 24,06 | 8,90 | 81 | 95 |
| TR 120 | .1360E | 123,0 | 42 | 32 | M42x1,5 | 59,5 | 159 | 99,5 | 69,5 | 37 | 8 | 80 | 16 | 18 | 33,44 | 9,80 | 110 | 132 |
| TR 150 | .1360E | 149,0 | 48 | 36 | M48x2,0 | 69,0 | 189 | 112 | 80 | 43 | 15 | 103 | 18 | 20 | 51,94 | 17,40 | 151 | 192 |
C = Dynamická únosnost radiálního ložiska (ISO 281/1) , C0 = Statická únosnost radiálního ložiska (ISO 76)
FR = únosnost radiálního ložiska max. přípustná síla mezi ložiskem a profilem , FA = únosnost axiálního ložiska max. přípustná síla mezi ložiskem a profilem
| Typ / provedení | Profil pro kladku |
Příslušenství / montážní deska | ||||||||||||||
| Velikost | Provedení | U - profil | I - profil | Čtvercová deska | Obdélníková deska | Přírubová deska | ||||||||||
| TR 050 | .1360E | UP 050.0730 (Standart 0 Nb) | - | Není možnost | Není možnost | Není možnost | ||||||||||
| TR 060 | .1360E | UP 060.0700 (Standart 0 Nb) | IP 060.0800 (Nb) | Není možnost | Není možnost | Není možnost | ||||||||||
| TR 070 | .1360E | UP 070.0700 (Standart 1 Nb) | IP 070.0800 (3018 Nb) | Není možnost | Není možnost | Není možnost | ||||||||||
| TR 080 | .1360E | UP 080.0700 (Standart 2 Nb) | IP 080.0800 (3019 Nb) | Není možnost | Není možnost | Není možnost | ||||||||||
| TR 090 | .1360E | UP 090.0700 (Standart 3 Nb) | IP 090.0800 (3020 Nb) | Není možnost | Není možnost | Není možnost | ||||||||||
| TR 110 | .1360E | UP 110.0700 (Standart 4 Nb) | IP 110.0800 (3100 Nb) | Není možnost | Není možnost | Není možnost | ||||||||||
| TR 120 | .1360E | UP 120.0700 (Standart 5 Nb) | IP 120.0800 (3353 Nb) | Není možnost | Není možnost | Není možnost | ||||||||||
| TR 150 | .1360E | UP 150.0700 (Standart 6 Nb) | - | Není možnost | Není možnost | Není možnost | ||||||||||
Na stránky odpovídajících produktů přejdete kliknutím na obrázek
