IP...0800 / Tiger Standard

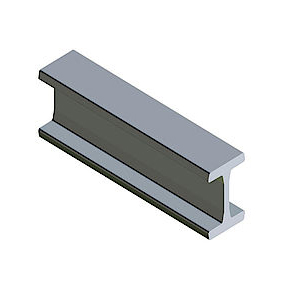

Vodící profil série "Tiger" IP

- Typ: IP xxx.0800
- 6 velikostí (na vyžádání IP 150.0800)
- Materiál: 18MnNb6 (s vyšší nosností)
- Maximální zatížení: 860 MPa
- Elastický limit: ≥ 430 MPa
- Pevnost v tahu: 550 - 700 MPa
- Maximální délka v jednom kuse 12 m

Příklad objednání:
IP 060.0800 / L=2000mm (Nb)

Možné verze objednání:
IP xxx.0800 ... standartní provedení
IP xxx.0801 ... srovnáno ±0,3 mm/m
IP xxx.0802 ... pískováno
IP xxx.0803 ... srovnáno ±0,3 mm/m + pískováno

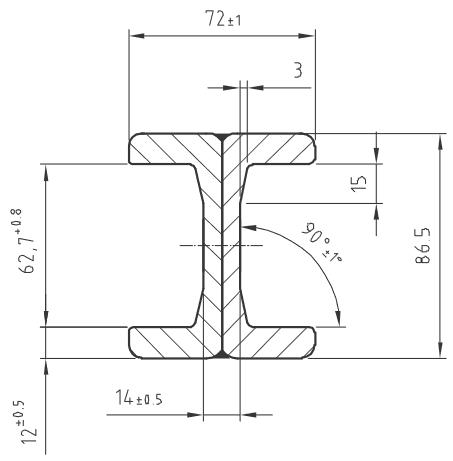

IP 060 0800

Typ profilu Základní rozměry / mm
Mechanické vlastnosti  Hmotnost
 Vnitřní šířka
Vnější šířka
Výška
Wx / cm3
Wy / cm3 Ix / cm4 Iy / cm4 kg / m
IP 060.0800 (Nb)
62,7 86,5 72 64,0 20,0 278,0 73,0 21,0

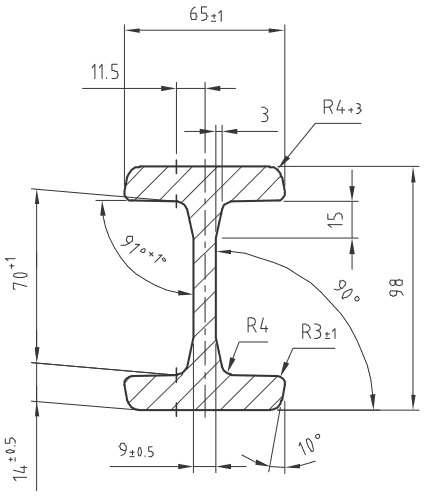

IP 070 0800

Typ profilu Základní rozměry Mechanické vlastnosti  Hmotnost
 Vnitřní šířka / mm Vnější šířka / mm Výška / mm
Wx / cm3
Wy / cm3 Ix / cm4 Iy / cm4 kg / m

IP 070.0800

(3 018 Nb)

70,0 98,0 65,0 72,0 18,0 344,0 59,0 19,4

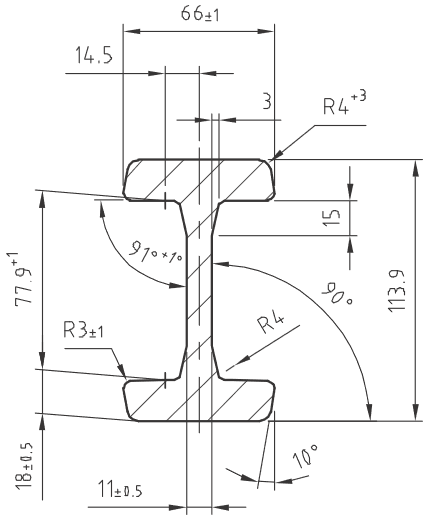

ip 080 0800

Typ profilu Základní rozměry Mechanické vlastnosti  Hmotnost
 Vnitřní šířka / mm Vnější šířka / mm Výška / mm
Wx / cm3
Wy / cm3 Ix / cm4 Iy / cm4 kg / m

IP 080.0800

(3 019 Nb)

77,9 113,9 66,0 103,0 23,0 582,0 76,0 25,3

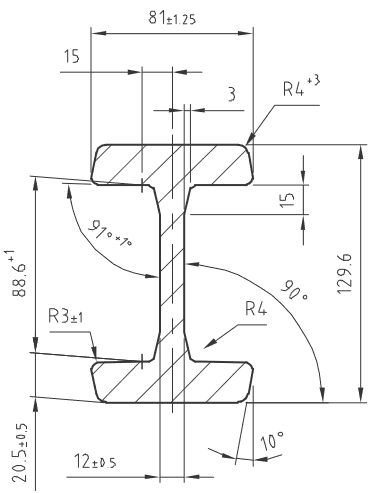

ip 090 0800

Typ profilu Základní rozměry Mechanické vlastnosti  Hmotnost
 Vnitřní šířka / mm Vnější šířka / mm Výška / mm
Wx / cm3
Wy / cm3 Ix / cm4 Iy / cm4 kg / m

IP 090.0800

(3 020 Nb)

88,6 129,6 81,0 162,0 41,0 1 050,0 167,0 34,0

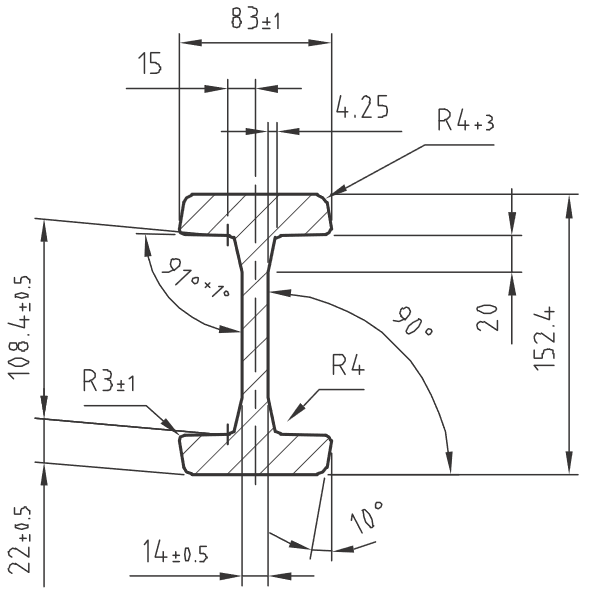

ip 110 0800

Typ profilu Základní rozměry Mechanické vlastnosti  Hmotnost
 Vnitřní šířka / mm Vnější šířka / mm Výška / mm
Wx / cm3
Wy / cm3 Ix / cm4 Iy / cm4 kg / m

IP 110.0800

(3 100 Nb)

108,4 152,4 83,0 223,0 102,0 1 694,0
416,0 40,8

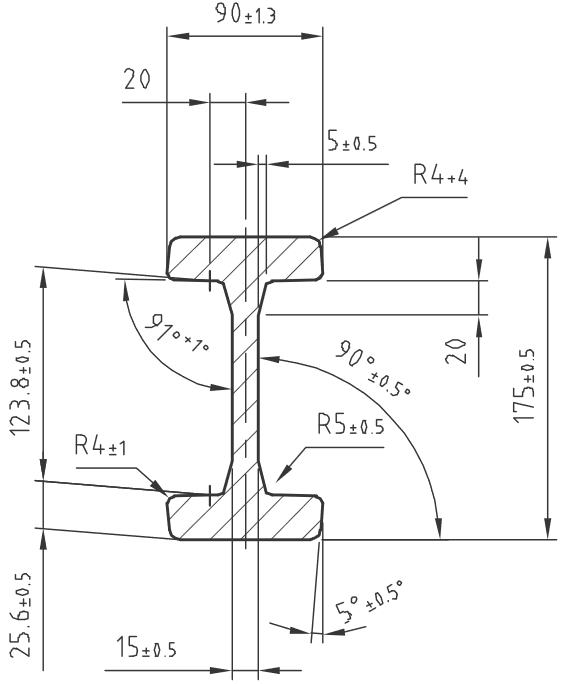

ip 120 0800

Typ profilu Základní rozměry Mechanické vlastnosti  Hmotnost
 Vnitřní šířka / mm Vnější šířka / mm Výška / mm
Wx / cm3
Wy / cm3 Ix / cm4 Iy / cm4 kg / m

IP 120.0800

(3 353 Nb)

123,8 175,0 90,0 322,0 65,0 2 818,0
291,0 51,5
