UP...0700 / Tiger Standard

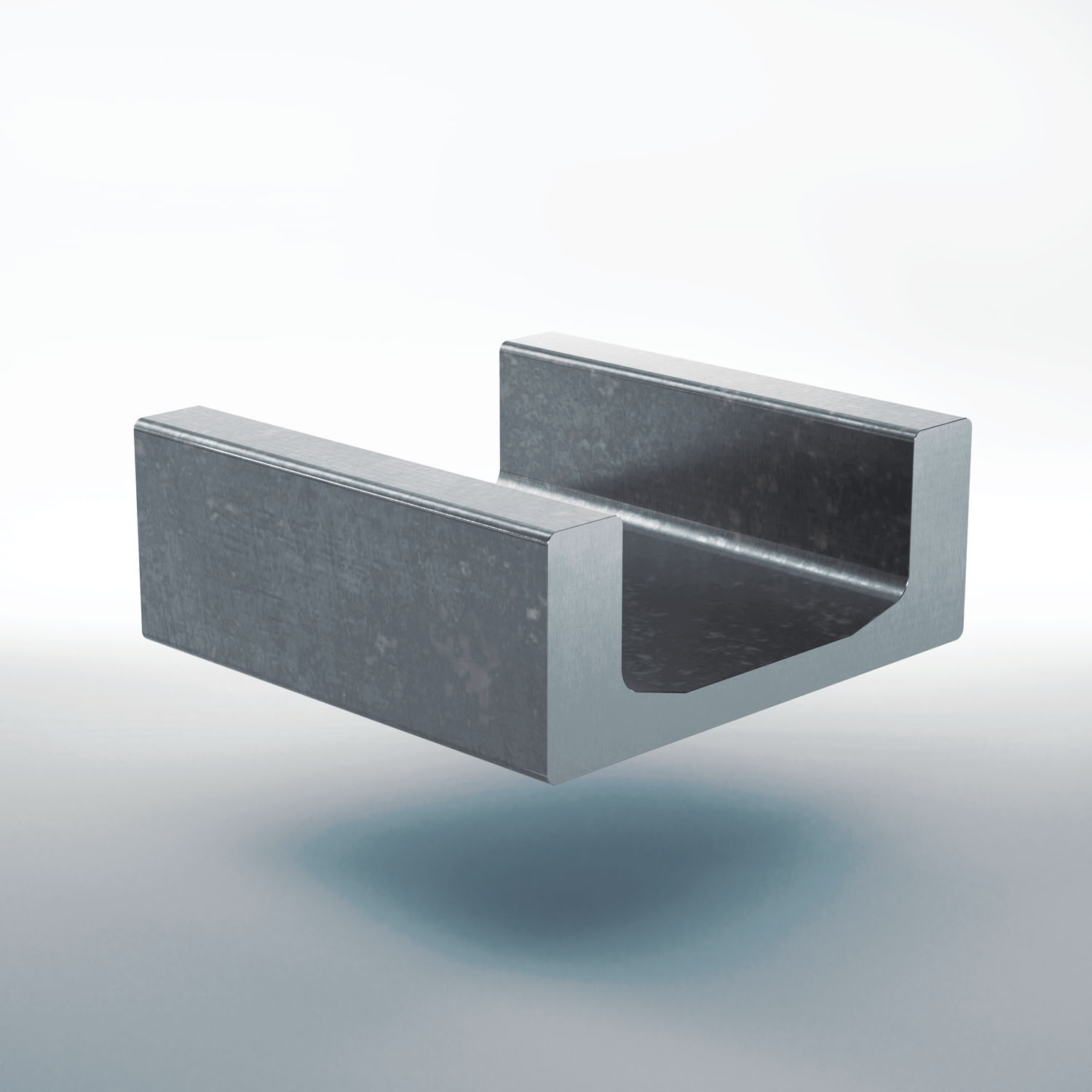

Vodící profil série "Tiger" UPxxx.0700
- Typ: UP xxx.0700
- 9 velikostí
- Materiál: 18MnNb6 (s vyšší nosností)
- Mikrolegovaná jemnozrnná ocel s přisadou niobu (Nb) a vanadu (V)
- Maximální zatížení: 860 MPa
- Elastický limit: ≥ 430 MPa
- Pevnost v tahu: 550 - 700 MPa
- Maximální délka v jednom kuse 12 m
Příklad objednání:
UP 060.0700 / L=2000mm (Standard 0 Nb)
Možné verze objednání:
UP xxx.0700 ... standardní provedení
UP xxx.0701 ... srovnáno ±0,3 mm/m
UP xxx.0702 ... pískováno
UP xxx.0703 ... srovnáno ±0,3 mm/m + pískováno
Základní popis:
Vodící U-profil UPxxx.0700 je vyroben z materiálu 18MnNb6 s vyšší únosností. Díky přidání niobu a vanadu (NbV) je velmi vhodný pro svařování. Vodící U-profil je válcován za studena z mikrolegované jemnozrnné oceli s přídavkem niobu a vanadu. Je k dispozici v délce až 12 m a umožňuje jednostranné vedení. Tento vodicí profil je dostupný v různých variantách. Standardní provedení je válcované, ale může být dodáno povrchově opískované.
Profil vhodný pro kladky:
UP...0700 (Tiger-Standard) ... je vhodný pro kombinované kladky: TR...0200 / TR...0300 / TR...0350 / TR...0360 / TR...0368 / TR...0380 / TR...0400 / TR...1300 / TR...1360(E) / TR...4300 / TR...0250 / STR / SFE / HTR...0200 / HTR...0360
U-PROFIL UP050.0730 Tiger Standard (Standard S)
| Typ profilu | Základní rozměry / mm |
Mechanické vlastnosti | Hmotnost | |||||
| Vnitřní šířka |
Vnější šířka |
Výška |
Wx / cm3 |
Wy / cm3 | Ix / cm4 | Iy / cm4 | kg / m | |
| UP 050.0730 (Standard S) |
53,0 | 65,0 | 31 | 11,8 | 2,5 | 38,5 | 5,1 | 5,30 |

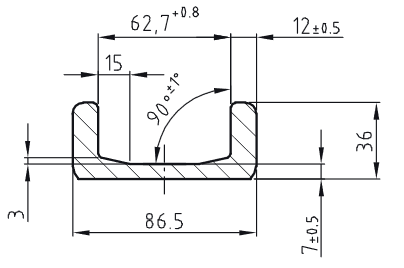

U-PROFIL UP060.0700 Tiger Standard (Standard 0 Nb)
| Typ profilu | Základní rozměry / mm |
Mechanické vlastnosti | Hmotnost | |||||
| Vnitřní šířka |
Vnější šířka |
Výška |
Wx / cm3 |
Wy / cm3 | Ix / cm4 | Iy / cm4 | kg / m | |
| UP 060.0700 (Standard 0 Nb) |
62,7 | 86,5 | 36 | 32,0 | 6,0 | 139,0 | 16,0 | 10,50 |

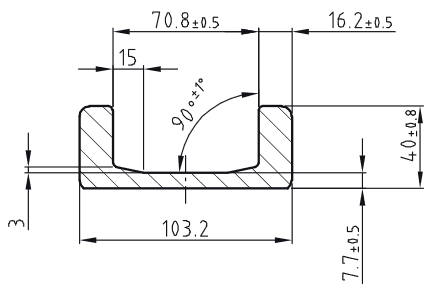

U-PROFIL UP070.0700 Tiger Standard (Standard 1 Nb)
| Typ profilu | Základní rozměry | Mechanické vlastnosti | Hmotnost | |||||
| Vnitřní šířka / mm | Vnější šířka / mm | Výška / mm |
Wx / cm3 |
Wy / cm3 | Ix / cm4 | Iy / cm4 | kg / m | |
| UP 070.0700 (Standard 1 Nb) |
70,8 | 103,2 | 40 | 53,0 | 11,0 | 276,0 | 29,0 | 14,80 |

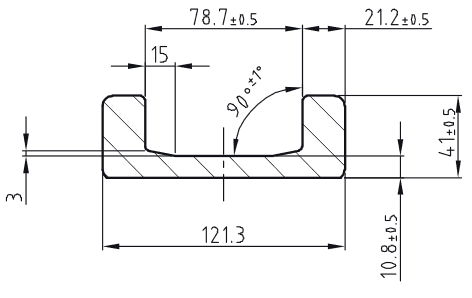

U-PROFIL UP080.0700 Tiger Standard (Standard 2 Nb)
| Typ profilu | Základní rozměry | Mechanické vlastnosti | Hmotnost | |||||
| Vnitřní šířka / mm | Vnější šířka / mm | Výška / mm |
Wx / cm3 |
Wy / cm3 | Ix / cm4 | Iy / cm4 | kg / m | |
| UP 080.0700 (Standard 2 Nb) |
78,7 | 121,3 | 41 | 81,0 | 15,0 | 495,0 | 39,0 | 20,90 |

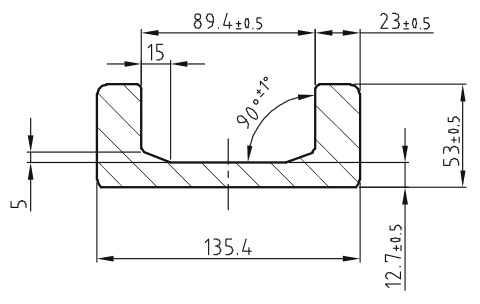

U-PROFIL UP090.0700 Tiger Standard (Standard 3 Nb)
| Typ profilu | Základní rozměry | Mechanické vlastnosti | Hmotnost | |||||
| Vnitřní šířka / mm | Vnější šířka / mm | Výška / mm |
Wx / cm3 |
Wy / cm3 | Ix / cm4 | Iy / cm4 | kg / m | |
| UP 090.0700 (Standard 3 Nb) |
89,4 | 135,4 | 53 | 130,0 | 31,0 | 865,0 | 89,0 | 28,60 |

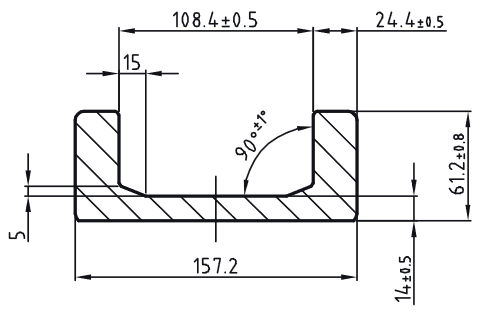

U-PROFIL UP110.0700 Tiger Standard (Standard 4 Nb)
| Typ profilu | Základní rozměry | Mechanické vlastnosti | Hmotnost | |||||
| Vnitřní šířka / mm | Vnější šířka / mm | Výška / mm |
Wx / cm3 |
Wy / cm3 | Ix / cm4 | Iy / cm4 | kg / m | |
| UP 110.0700 (Standard 4 Nb) |
108,4 | 157,2 | 61,2 | 190,0 | 39,0 | 1 491,0 |
149,0 | 36,00 |

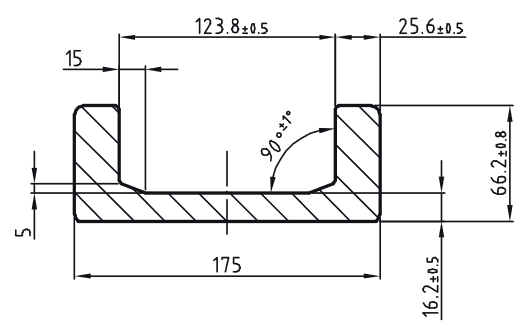

U-PROFIL UP120.0700 Tiger Standard (Standard 5 Nb)
| Typ profilu | Základní rozměry | Mechanické vlastnosti | Hmotnost | |||||
| Vnitřní šířka / mm | Vnější šířka / mm | Výška / mm |
Wx / cm3 |
Wy / cm3 | Ix / cm4 | Iy / cm4 | kg / m | |
| UP 120.0700 (Standard 5 Nb) |
175,0 | 123,8 | 66,2 | 251,0 | 51,0 | 2 192,0 |
212,0 | 42,80 |

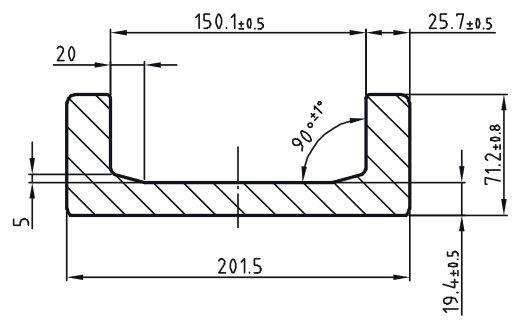

U-PROFIL UP150.0700 Tiger Standard (Standard 6 Nb)
| Typ profilu | Základní rozměry | Mechanické vlastnosti | Hmotnost | |||||
| Vnitřní šířka / mm | Vnější šířka / mm | Výška / mm |
Wx / cm3 |
Wy / cm3 | Ix / cm4 | Iy / cm4 | kg / m | |
| UP 150.0700 (Standard 6 Nb) |
150,1 | 201,5 | 71,2 | 342,0 | 57,0 | 3 432,0 |
273,0 | 52,30 |

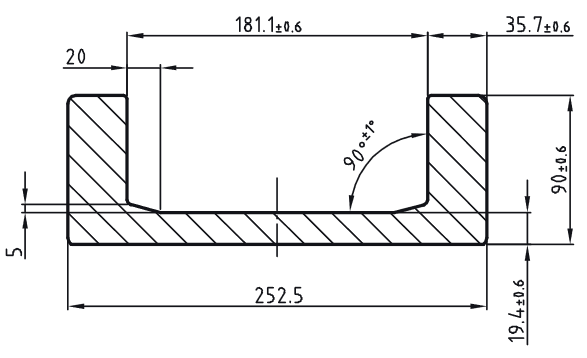

U-PROFIL UP180.0700 Tiger Standard (Standard 8 Nb)
| Typ profilu | Základní rozměry | Mechanické vlastnosti | Hmotnost | |||||
| Vnitřní šířka / mm | Vnější šířka / mm | Výška / mm |
Wx / cm3 |
Wy / cm3 | Ix / cm4 | Iy / cm4 | kg / m | |
| UP 180.0700 (Standard 8 Nb) |
181,1 | 252,5 | 90 | 682,2 | 223,4 | 8 612,5 |
720,2 | 78,51 |
