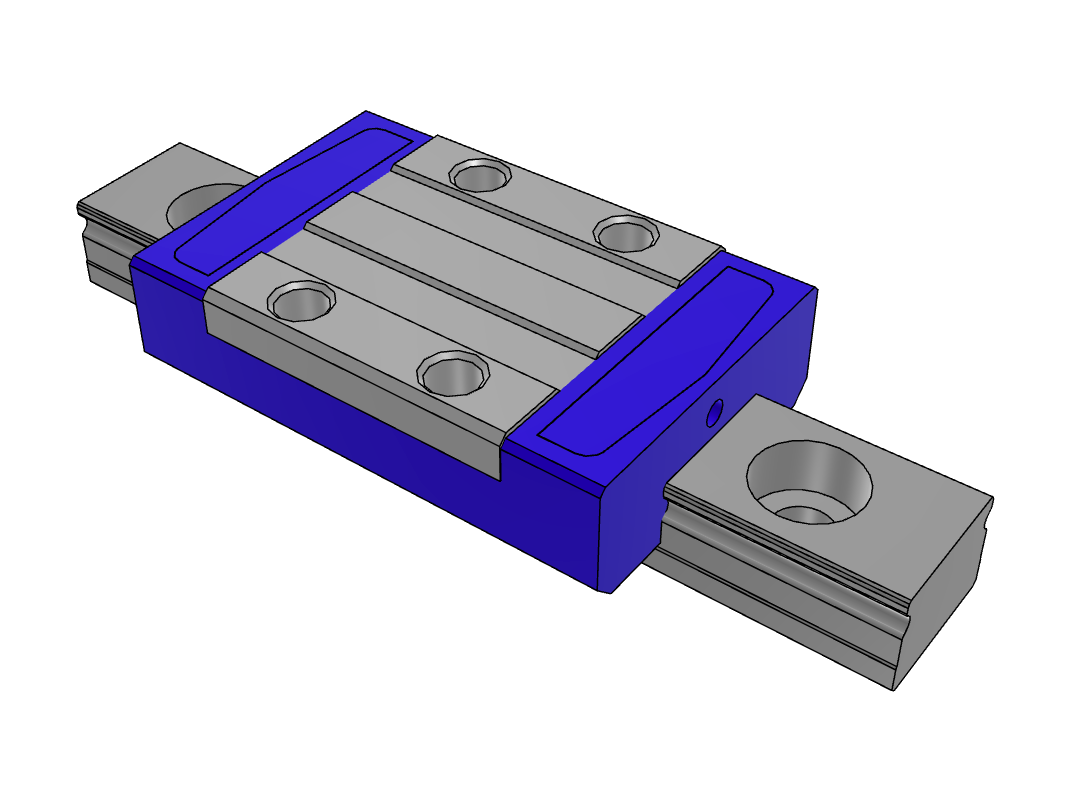

LGMX…W
Miniaturní vozík lineárního vedení:
- konvenční typ bez plastového řetězu (X - verze)
- velikosti 9 / 12 / 15
- široký vozík (montáž šroubů shora)
- standardní délka (WN) / prodloužená verze (WL)
- dvě oběžné dráhy kuliček / gotický profil kuličkové dráhy
- kolejnice, tělo vozíku a valivé elementy z nerezové oceli

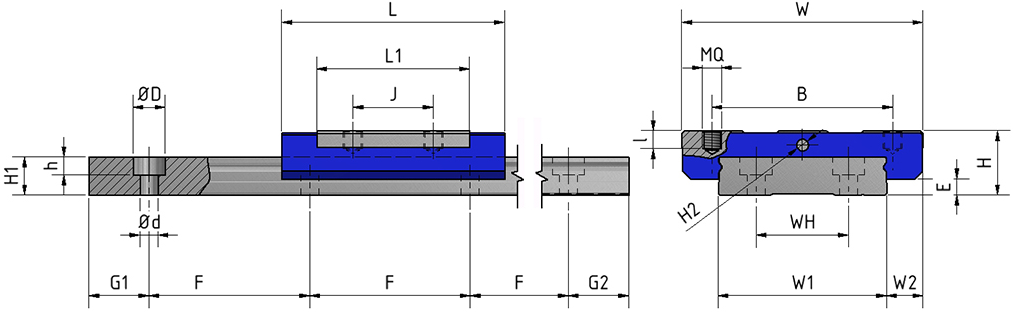

Rozměry:
| Typ |
Rozměry (mm) | ||||||||||||||||||
| Systém |
Vozík | Kolejnice | |||||||||||||||||
| H |
W | W2 | E | L | B | J | MQ | I | L1 |
H2 |
W1 | H1 | F | WH | d | D | h | ||
| LGMX 09 |
WN | 12 | 30 | 6,0 | 3,4 | 39,0 | 21 | 12 | M3 | 2,8 | 26,7 | Ø1,5 | 18 | 7,50 | 30 | - | 3,5 | 6,0 | 4,50 |
| LGMX 09 | WL | 12 | 30 | 6,0 | 3,4 | 51,0 | 21 | 24 | M3 | 2,8 | 38,7 | Ø1,5 | 18 | 7,50 | 30 | - | 3,5 | 6,0 | 4,50 |
| LGMX 12 |
WN | 14 | 40 | 8,0 | 3,8 | 44,5 | 28 | 15 | M3 | 3,5 | 30,5 | Ø2,0 | 24 | 8,70 | 40 | - | 4,5 | 8,0 | 4,50 |
| LGMX 12 |
WL | 14 | 40 | 8,0 | 3,8 | 59,1 | 28 | 28 | M3 | 3,5 | 45,1 | Ø2,0 | 24 | 8,70 | 40 | - | 4,5 | 8,0 | 4,50 |
| LGMX 15 |
WN | 16 | 60 | 9,0 | 4,0 | 55,5 | 45 | 20 | M4 | 4,5 | 38,1 | M3x0,5 | 42 | 9,50 | 40 | 23 | 4,5 | 8,0 | 4,50 |
| LGMX 15 |
WL | 16 | 60 | 9,0 | 4,0 | 74,7 | 45 | 35 | M4 | 4,5 | 57,3 | M3x0,5 | 42 | 9,50 | 40 | 23 | 4,5 | 8,0 | 4,50 |
Únosnosti:
| Typ | Silové zatížení (kN) | Momentové zatížení (kNm) | ||||
| C |
C0 | MX | MY | MZ | ||
| LGMX 09 |
WN | 2,63 | 3,27 | 0,0310 | 0,0149 | 0,0149 |
| LGMX 09 | WL | 3,37 | 4,27 | 0,0407 | 0,0273 | 0,0273 |
| LGMX 12 |
WN | 4,36 | 5,26 | 0,0655 | 0,0260 | 0,0260 |
| LGMX 12 |
WL | 5,66 | 6,99 | 0,0873 | 0,0481 | 0,0481 |
| LGMX 15 |
WN | 7,49 | 8,48 | 0,1737 | 0,0506 | 0,0506 |
| LGMX 15 |
WL | 9,03 | 10,92 | 0,2233 | 0,0968 | 0,0968 |
Nomenklatura značení: LGMX12WNBBNZ1-N
| LGM |
X | 12 | W | N | BB | N | Z1 | N |
| 1. | 2. | 3. | 4. | 5. | 6. | 7. | 8. | 9. |
| Lineární vedení | Bez plastového řetězu | Velikost | Typ vozíku | Délka vozíku | Těsnění | Přesnost | Předpětí | Speciální úprava |
1 - LGM ... miniaturní lineární kuličkové vedení
2 - X ... konvenční typ bez plastového řetězu
3 - Velikost (šířka kolejnice)
- 9 / 12 / 15
4 - Typ vozíku
- W ... široký
5 - Délka vozíku
- N ... standardní
- L ... dlouhý
6 - Konfigurace těsnění
- BB ... standard
- AA ... bez těsnění
7 - Třída přesnosti
- N ... normální (standard)
- H ... vysoká
8 - Předpětí
- Z0 ... bez předpětí
- Z1 ... lehké předpětí
9 - Speciální provedení
- N ... bez speciálního provedení (standard)
- S ... dle požadavku zákazníka (index určí dodavatel)
Kolejnice LGMW..L
Rozměry:
| Typ | Rozměry (mm) | |||||||
| W1 | H1 | F | d | D | h | G1/G2 min. | G1/G2 max. | |
| LGMW09L | 18 | 7,50 | 30 | 3,5 | 6,0 | 4,50 | 6,0 | 24,0 |
| LGMW12L | 24 | 8,70 | 40 | 4,5 | 8,0 | 4,50 | 8,0 | 32,0 |
| LGMW15L | 42 | 9,50 | 40 | 4,5 | 8,0 | 4,50 | 8,0 | 32,0 |
Pro více informací o kolejnici klikněte ZDE
| Typ | Lineární systém | Vozík | Kolejnice | Zatížení | Hmotnost | 3D MODEL | ||||||||||||||||
| mm | mm | mm | kN | kNm | kg | kg/m | ||||||||||||||||
| H | W | L | B | J | MQ | I | F | WH | d | D | h | C | C0 | MX | MY | MZ | Vozík | Kolejnice | ||||
| LGMX09 | WN | 12 | 30 | 39.0 | 21 | 12 | M 3 | 2.8 | 30 | -- | 3.5 | 6.0 | 4.5 | 2.63 | 3.27 | 0.0310 | 0.0149 | 0.0149 | 0.030 | 0.98 |  LGMX09WN |
|
| LGMX09 | WL | 12 | 30 | 51.0 | 23 | 24 | M 3 | 2.8 | 30 | -- | 3.5 | 6.0 | 4.5 | 3.37 | 4.27 | 0.0407 | 0.0273 | 0.0273 | 0.042 | 0.98 | LGMX09WL |
|
| LGMX12 | WN | 14 | 40 | 44.5 | 28 | 15 | M 3 | 3.5 | 40 | -- | 4.5 | 8.0 | 4.5 | 4.36 | 5.26 | 0.0655 | 0.0260 | 0.0260 | 0.052 | 1.53 | LGMX12WN |
|
| LGMX12 | WL | 14 | 40 | 59.1 | 28 | 28 | M 3 | 3.5 | 40 | -- | 4.5 | 8.0 | 4.5 | 5.66 | 6.99 | 0.0873 | 0.0481 | 0.0481 | 0.076 | 1.53 | LGMX12WL |
|
| LGMX15 | WN | 16 | 60 | 55.5 | 45 | 20 | M 4 | 4.5 | 40 | 23 | 4.5 | 8.0 | 4.5 | 7.49 | 8.48 | 0.1737 | 0.0506 | 0.0506 | 0.111 | 2.97 | LGMX15WN |
|
| LGMX15 | WL | 16 | 60 | 74.7 | 45 | 35 | M 4 | 4.5 | 40 | 23 | 4.5 | 8.0 | 4.5 | 9.03 | 10.92 | 0.2233 | 0.0968 | 0.0968 | 0.165 | 2.97 | LGMX15WL |
|
