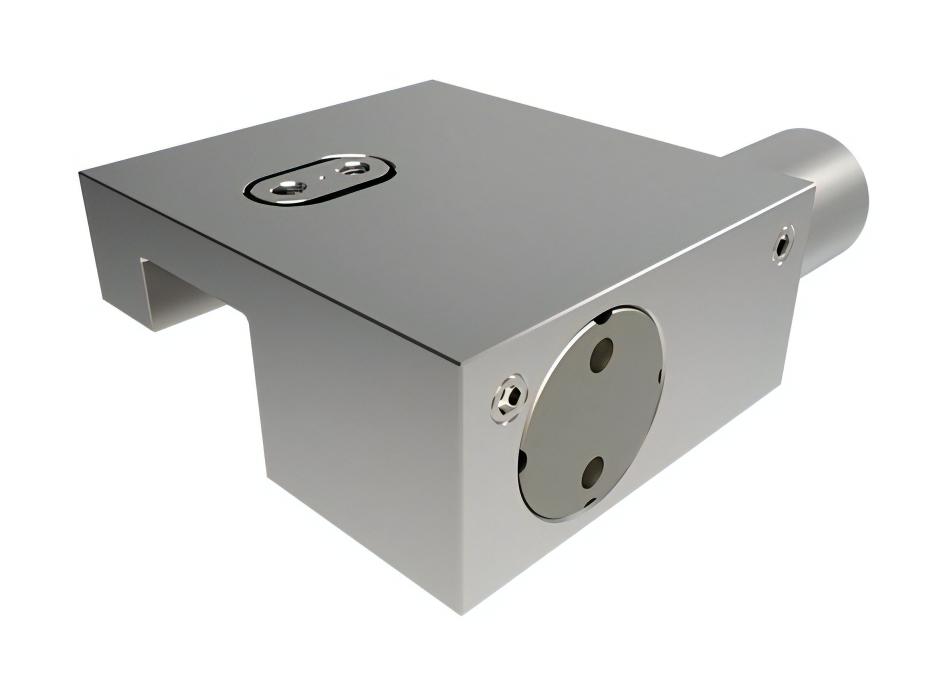

Uzavírací jednotka mini MCPS

Manuální uzavírací jednotka MCPSsnr logo

- Pneumatické ovládání
- Brzdí i při ztrátě tlaku vzduchu pomocí předepnutých pružin
- Pro miniaturní lineární vedení 09/12/15
- Uzavírací síla 80-280N

Velikost Typ vozíku Uzavírací jednotka
Uzavírací síla [N]
Rozměry [mm]
A A1 B B1 B2 B3 C D X G G1 H H1
9 LGM_09S MCPS0914L 80 32,5 9,7 52,5 34 8,25 5,5 2,15 10 10 M3 M2,5 3,3 15
12 LGM_12S MCPS1214L 250 37,5 13,2 52,5 34 8,25 5,5 2,95 13 13 M3 M2,5 3,5 16
15 LGM_15S MCPS1514L 280 41,5 15,7 52,5 34 8 6 3,95 16 16 M3 M2,5 3,8 16
