Kolejnice LGMW

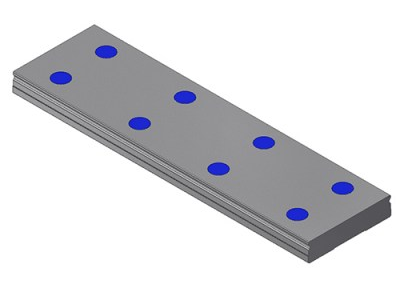

Kolejnice lineárního vedení LGMW...L
- pro uchycení shora (typ L)
- velikosti 9 / 12 / 15
- v délce z jednoho kusu 2000mm (delší možno napojením)
- možnost krytí (plastové zátky)
Příklad značení:
LGMW12L01600N-2-0-20.0N (viz níže)
Rozměry:
| Typ | Rozměry (mm) |
Hmotnost (kg/m) | |||||||
| W1 | H1 | F | d | D | h | G1/G2 min. | G1/G2 max. | ||
| LGMW09L | 18 | 7,5 | 30 | 3,5 | 6,0 | 4,5 | 6,0 | 24,0 | 0,98 |
| LGMW12L | 24 | 8,7 | 40 | 4,5 | 8,0 | 4,5 | 8,0 | 32,0 | 1,53 |
| LGMW15L | 42 | 9,5 | 40 | 4,5 | 8,0 | 4,5 | 8,0 | 32,0 | 2,97 |
Nomenklatura značení: LGMW12L01600N-2-0-20.0N
| LGM |
W | 12 | L | 01600 | N | 2 | 0 | 20.0 | N |
| 1. | 2. | 3. | 4. | 5. | 6. | 7. | 8. | 9. | 10. |
| Lineární vedení | Kolejnice | Velikost | Provedení | Délka | Přesnost | Uspořádání | Dělení | G1 / G2 |
Speciální úprava |
1 - LGM ... miniaturní lineární kuličkové vedení
2 - W ... široké provedení kolejnice
3 - Velikost (šířka kolejnice)
- 9 / 12 / 15
4 - Provedení
- L ... kolejnice s průchozími dírami pro montáž shora
5 - Délka (mm)
- 01600 ... 5 znaků
6 - Třída přesnosti
- N ... normální (standard)
- H ... vysoká
7 - Uspořádání (počet kolejnic na jedné ose)
- 1 ... žádná informace o uspořádání (standard)
- 2 ... dvě kolejnice uspořádáné paralelně
- 3 ... tři kolejnice uspořádané paralelně
- 4 ... čtyři kolejnice uspořádané paralelně
8 - Dělení (informace v případě napojovaných kolejnic)
- 0 ... kolejnice z jednoho kusu (maximální délka 2000mm)
- 1 ... libovolné dělení kolejnice (určí dodavatel)
- 2 ... dělení na základě výkresové dokumentace zákazníka
9 - Poloha první díry od kraje kolejnice G1 / G2 (mm)
Pozn.: nutno dodržet minimální a maximální vzdálenost G1 / G2 (viz rozměrová tabulka)
10 - Speciální provedení
- N ... bez speciálního provedení (standard)
- S ... dle požadavku zákazníka (index určí dodavatel)
