AXLT 455 T
Lineární modul série AXLT-T
- velikost: 455
- základní rozměr: 455x120
- pohon: trapézový šroub
- průměr šroubu: 40
- stoupání šroubu: 7
- typ vedení: lineární profilové kuličkové
- maximální délka modulu s profilovým kuličkovým vedením: 3200mm
1 - domazávání přístupné z obou stran pojezdového stolu (každý mazací bod je určen pro příslušný vozík)
2 - mazací bod pro pohybový šroub
Typ lineárního vedení:
| Typ vedení |
Označení |
Délka stolku T (mm) |
Charakteristika | |
| a (m/s2) |
v (m/s) | |||
| Kuličkové vedení (paralelní kolenice) | D | 450 | 50 | 5 |
Typ trapézového šroubu:
| Rozměr |
Označení |
Ložiskové uložení |
Směr stoupání |
Přesnost |
| d x p (mm) | (µm / 300mm) | |||
| 40 x 07 | T4007 | standardní | pravý / levý | 80 |
Maximální statická únosnost:
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXLT 455 T |
D | 82 000 | 82 000 | 12 000 | 11 500 | 11 500 |
Maximální dynamická únosnost:
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXLT 455 T |
D | 33 000 | 33 000 | 5 000 | 4 700 | 4 700 |
Technické údaje:
| AXLT 455 T |
Jednotka / popis | Hodnota | |||
| Základní rozměr | mm | 455x120 | |||
| Geometrický moment setrvačnosti profilu Iy | cm4 | 442,6 | |||
| Geometrický moment setrvačnosti profilu Iz | cm4 | 37 625 | |||
| Typ pohonu | trapézový šroub | TN4007 | |||
| Maximální rychlost | m / min | 3,7 | |||
| Potřebný rozběhový moment | Nm | 1,7 ... 2,8 | |||
| Maximální hnací moment | Nm | 44 | |||
| Maximální axiální provozní zatížení | N | 14 700 | |||
| Moment setrvačnosti šroubu | kgcm2 / m | 13,0 | |||
| Maximální délka modulu | mm | 3 500 | |||
| Přesnost opakovaného najíždění | mm | 0,07 | |||
| Účinnost | % | 37 | |||

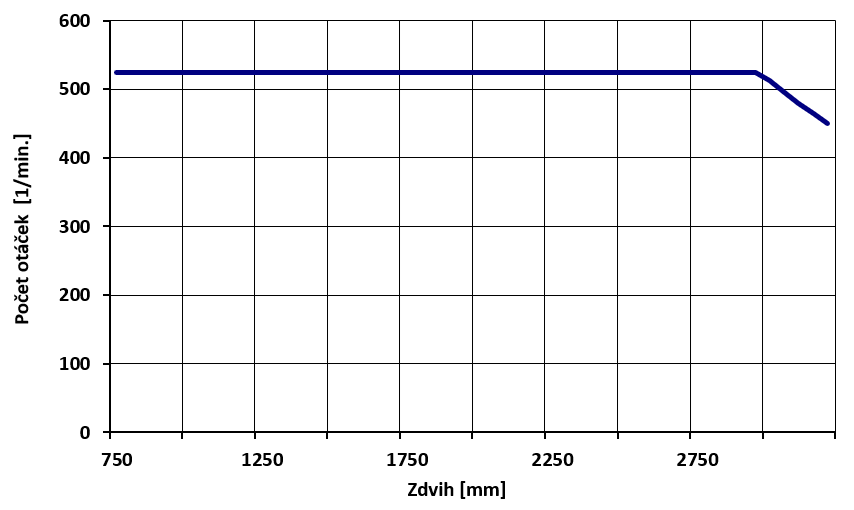

Maximální přípustné otáčky šroubu v jednotce AXLT 455 T:
Hmotnost:
| AXLT 455 T |
Jednotka | Typ vedení |
| D |
||
| Základní hmotnost (včetně pojezdového stolu) | kg | 74,0 |
| Hmotnost na 100mm zdvihu | kg | 6,3 |
| Hmotnost pojezdového stolu | kg | 29,0 |
