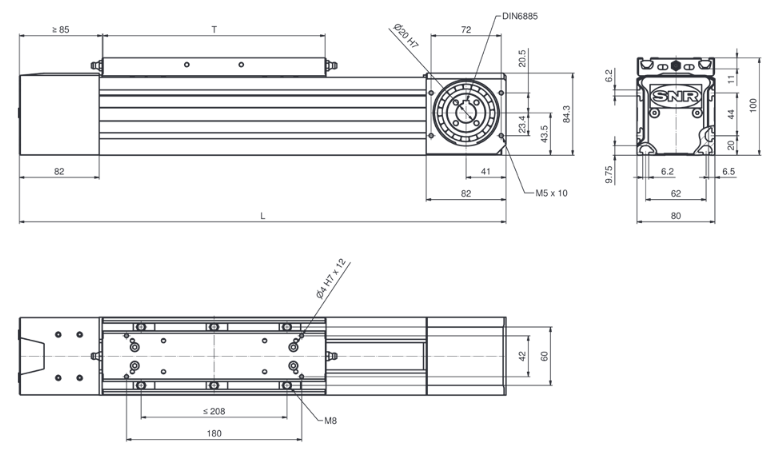

AXE 80 Z
Lineární modul série AXE
- velikost: 80 (80x100)
- pohon: řemen
- typ vedení: lineární profilové kuličkové vedení
- počet kolejnic: 1 centrální
- minimální zdvih: 60mm
- maximální zdvih: 7680mm
Maximální statická únosnost:
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXE 80 Z | B | 7 900 | 16 000 | 150 | 800 | 400 |
Maximální dynamická únosnost:
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | |||
| Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXE 80 Z | B | 3 600 | 3 600 | 33,7 | 241 | 241 |
Technické údaje:
| AXE 80 Z | Jednotka / popis | Hodnota |
| Základní rozměr profilu | mm | 80x100 |
| Typ pohonu | řemen | 32-AT5 |
| Délka pojezdového stolu T | mm | 230 |
| Maximální zdvih | mm | 7 680 |
| Maximální rychlost | m / min | 300 |
| Povolené dynamické zatížení řemene | N | 870 |
| Zdvih na otáčku řemenice | mm | 200+0,4 |
| Potřebný rozběhový moment | Nm | 1,6 |
| Maximální hnací moment | Nm | 27,7 |
| Přesnost opakovaného najíždění | mm | 0,05 |
