AXC 40 A

Lineární modul série AXC-A (OMEGA POHON)snr logo

- velikost: 40
- základní rozměr: 40x92,5
- pohon: řemen
- typ vedení: lineární profilové kuličkové
- maximální délka modulu: 6000mm

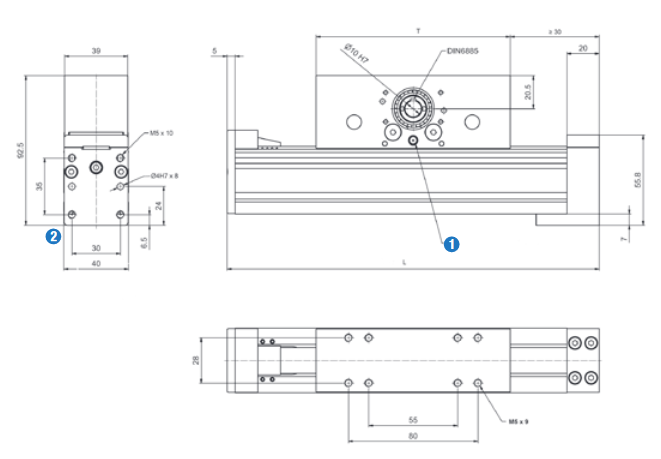

AXC OMEGA AAXC40A 2D

1 - domazávání přístupné z obou stran pojezdového stolu

2 - rozměry drážky stejné jako u AXC 40 Z


Typ lineárního vedení:vedeni4

Typ vedení
Označení
Délka stolku T (mm)
Charakteristika
a (m/s2)
v (m/s)
Kuličkové vedení B 120 50 5

Maximální statická únosnost:koo

Typ jednotky Typ vedení  Silové zatížení Momentové zatížení
Fy (N) Fz (N) Mx (Nm) My (Nm) Mz (Nm)
AXC 40 A
B 1 300 1 300 5,9 45 36

Maximální dynamická únosnost:

Typ jednotky Typ vedení  Silové zatížení Momentové zatížení
Fy (N) Fz (N) Mx (Nm) My (Nm) Mz (Nm)
AXC 40 A
B 850 850 4,0 30 30

Technické údaje:belt

AXC 40 A
Jednotka / popis Hodnota

Základní rozměr mm 40x92,5
Geometrický moment setrvačnosti profilu Iy cm4 9,521
Geometrický moment setrvačnosti profilu Iz cm4 12,14
Typ pohonu řemen 16-AT3
Povolené dynamické zatížení řemene N 210
Zdvih na otáčku řemenice mm 75+0,1
Potřebný rozběhový moment Nm 0,2
Maximální hnací moment Nm 2,5
Moment setrvačnosti pohonu (bez převodovky) kgcm2 0,16
Maximální délka modulu m 6,0
 Přesnost opakovaného najíždění mm 0,08

Hmotnost:

M
AXC 40 A
Jednotka Typ vedení
  B
Základní hmotnost (včetně pojezdového stolu) kg 1,3
Hmotnost na 100mm zdvihu kg 0,22
Hmotnost pojezdového stolu kg 0,9
