LGBCH...F

Zpět na: Přírubové provedení

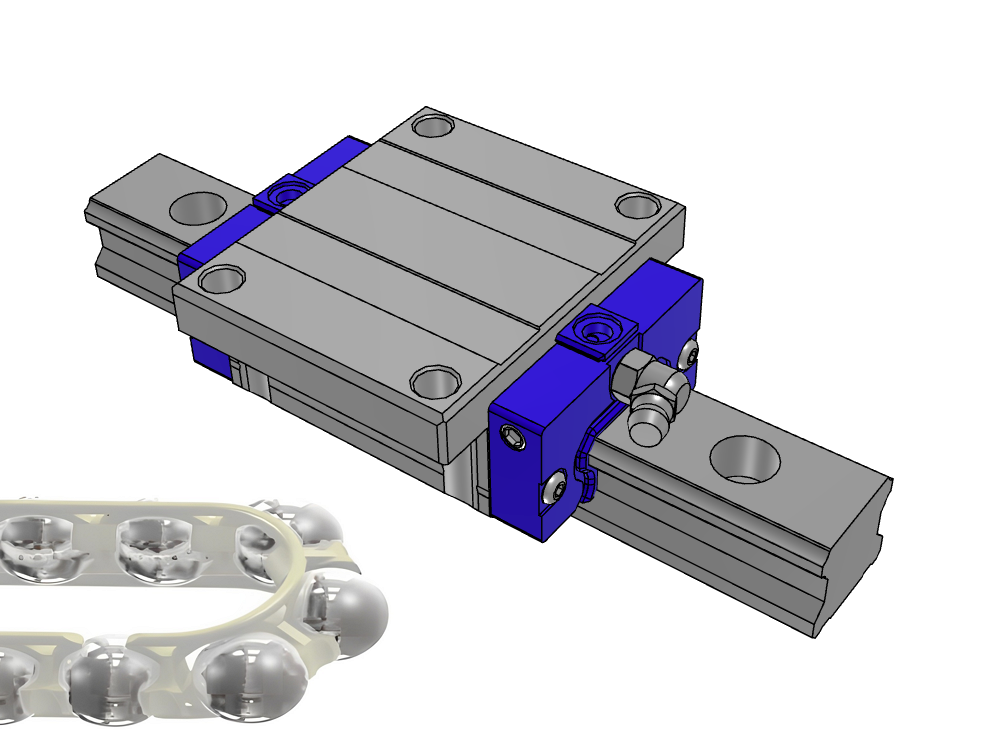

Vozík lineárního vedení:snr logo

- kuličky vedeny v plastovém řetězu / bezúdržbový (C - verze)
- velikosti 15 / 20 / 25 / 30 / 35 / 45 / 55
- přírubový vozík (montáž šroubů shora i zespodu)
- standardní délka (FN) / prodloužená verze (FL) / extra-dlouhý (FE) / krátký (FS)
- čtyři oběžné dráhy kuliček (stykový úhel 45°)

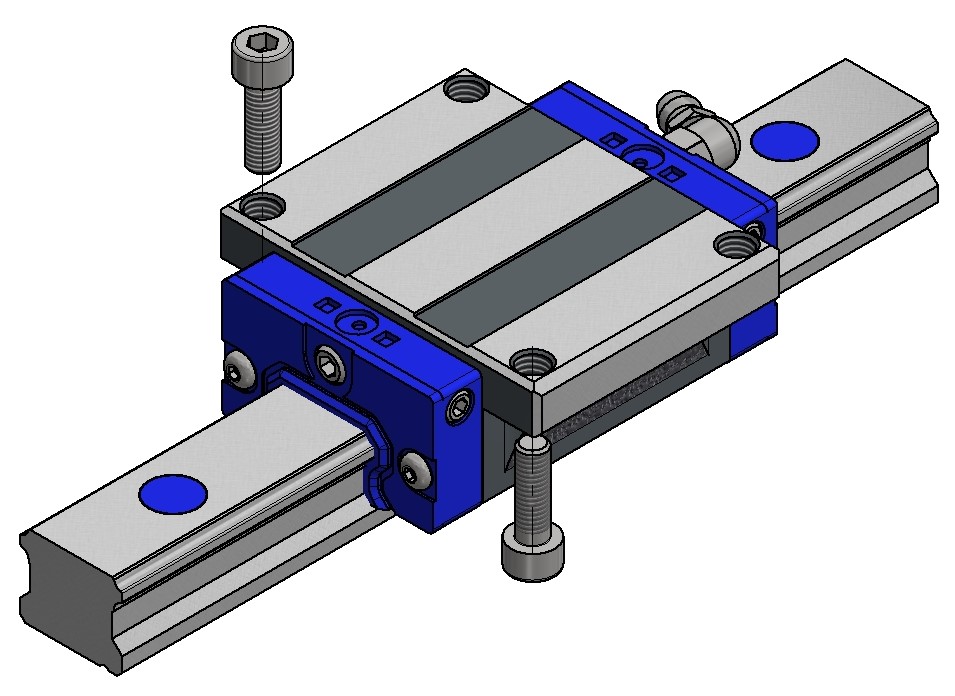

lgbchf   LGBXH20fN1 1 1

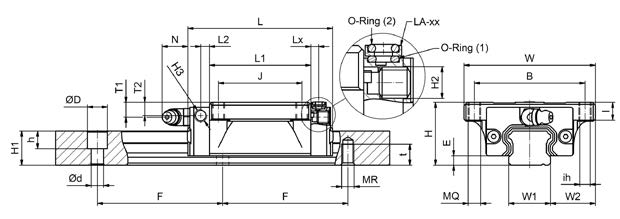

Rozměry:

Typ
 Rozměry (mm)
Systém
 Vozík Kolejnice
H
 W W2 E L B J MQ ih I L1
H2
T1 N T2
 L2 H3 Lx W1 H1 F d D h MR t
LGBCH 15 FN 24 47 16,0 3,4 58,6 38 30 M5 4,4 7,5 40,2 M3x0,5 5,5 5,7 4,5 4,20 M3x0,5 3,0 15 13 60 4,5 7,5 5,5 M5 8,0
LGBCH 15
 FL 24 47 16,0 3,4 66,1 38 30 M5 4,4 7,5 47,7 M3x0,5 5,5 5,7 4,5 4,20 M3x0,5 3,0 15 13 60 4,5 7,5 5,5 M5 8,0
LGBCH 20
 FN 30 63 21,5 4,5 70,1 53 40 M6 5,4 9,0 48,5 M6x1,0 7,1 12,3 6,3 4,25 M6x1,0 3,8 20 16,3 60 6,0 9,5 8,5 M6 10,0
LGBCH 20
 FL 30 63 21,5 4,5 82,9 53 40 M6 5,4 9,0 61,3 M6x1,0 7,1 12,3 6,3 4,25 M6x1,0 3,8 20 16,3 60 6,0 9,5 8,5 M6 10,0
LGBCH 20
 FE 30 63 21,5 4,5 98,1 53 40 M6 5,4 9,0 76,5 M6x1,0 7,1 12,3 6,3 4,25 M6x1,0 3,8 20 16,3 60 6,0 9,5 8,5 M6 10,0
LGBCH 25
 FN 36 70 23,5 5,8 79,2 57 45 M8 6,8 10,1 57,5 M6x1,0 10,2 12,2 9,4 4,65 M6x1,0 5,0 23 19,2 60 7,0 11,0 9,0 M6 12,0
LGBCH 25
 FL 36 70 23,5 5,8 93,9 57 45 M8 6,8 10,1 72,2 M6x1,0 10,2 12,2 9,4 4,65 M6x1,0 5,0 23 19,2 60 7,0 11,0 9,0 M6 12,0
LGBCH 25
 FE 36 70 23,5 5,8 108,6 57 45 M8 6,8 10,1 86,9 M6x1,0 10,2 12,2 9,4 4,65 M6x1,0 5,0 23 19,2 60 7,0 11,0 9,0 M6 12,0
LGBCH 30
 FS 42 90 31,0 7,0 64,2 72 - M10 8,6 12,0 37,2 M6x1,0 10,0 11,7 5,5 6,00 M6x1,0 5,0 28 22,8 80 9,0 14,0 12,0 M8 15,0
LGBCH 30
 FN 42 90 31,0 7,0 94,8 72 52 M10 8,6 12,0 67,8 M6x1,0 10,0 11,7 5,5 6,00 M6x1,0 5,0 28 22,8 80 9,0 14,0 12,0 M8 15,0
LGBCH 30
 FL 42 90 31,0 7,0 105,0 72 52 M10 8,6 12,0 78,0 M6x1,0 10,0 11,7 5,5 6,00 M6x1,0 5,0 28 22,8 80 9,0 14,0 12,0 M8 15,0
LGBCH 30
 FE 42 90 31,0 7,0 130,5 72 52 M10 8,6 12,0 103,5 M6x1,0 10,0 11,7 5,5 6,00 M6x1,0 5,0 28 22,8 80 9,0 14,0 12,0 M8 15,0
LGBCH 35
 FS 48 100 33,0 7,5 75,5 82 - M10 8,6 14,0 44,5 M6x1,0 11,5 11,5 10,5 7,25 M6x1,0 5,0 34 26,0 80 9,0 14,0 12,0 M8 17,0
LGBCH 35
 FN 48 100 33,0 7,5 111,5 82 62 M10 8,6 14,0 80,5 M6x1,0 11,5 11,5 10,5 7,25 M6x1,0 5,0 34 26,0 80 9,0 14,0 12,0 M8 17,0
LGBCH 35
 FL 48 100 33,0 7,5 123,5 82 62 M10 8,6 14,0 92,5 M6x1,0 11,5 11,5 10,5 7,25 M6x1,0 5,0 34 26,0 80 9,0 14,0 12,0 M8 17,0
LGBCH 35
 FE 48 100 33,0 7,5 153,5 82 62 M10 8,6 14,0 122,5 M6x1,0 11,5 11,5 10,5 7,25 M6x1,0 5,0 34 26,0 80 9,0 14,0 12,0 M8 17,0
LGBCH 45
 FN 60 120 37,5 8,9 129,0 100 80 M12 10,6 16,0 94,0 M8x1,25 14,4 10,8 14,5 8,00 M8x1,25 7,5 45 31,1 105 14,0 20,0 17,0 M12 20,0
LGBCH 45
 FL 60 120 37,5 8,9 145,0 100 80 M12 10,6 16,0 110,0 M8x1,25 14,4 10,8 14,5 8,00 M8x1,25 7,5 45 31,1 105 14,0 20,0 17,0 M12 20,0
LGBCH 45
 FE 60 120 37,5 8,9 174,0 100 80 M12 10,6 16,0 139,0 M8x1,25 14,4 10,8 14,5 8,00 M8x1,25 7,5 45 31,1 105 14,0 20,0 17,0 M12 20,0
LGBCH 55
 FN 70 140 43,5 12,7 155,0 116 95 M14 12,6 19,0 116,0 M8x1,25 14,0 10,8 14,5 10,00 M8x1,25 7,5 53 38,0 120 16,0 23,0 20,0 M14 24,0
LGBCH 55
 FL 70 140 43,5 12,7 193,0 116 95 M14 12,6 19,0 154,0 M8x1,25 14,0 10,8 14,5 10,00 M8x1,25 7,5 53 38,0 120 16,0 23,0 20,0 M14 24,0
LGBCH 55
 FE 70 140 43,5 12,7 210,0 116 95 M14 12,6 19,0 171,0 M8x1,25 14,0 10,8 14,5 10,00 M8x1,25 7,5 53 38,0 120 16,0 23,0 20,0 M14 24,0



*Hodnoty MR a t jsou pro kolejnice verze C (závity zespodu)

Únosnosti:

Typ Silové zatížení (kN) Momentové zatížení (kNm)
C
 C0 MX MY MZ
LGBCH 15 FN 11,67 19,90 0,137 0,120 0,120
LGBCH 15
 FL 14,12 24,05 0,166 0,171 0,171
LGBCH 20
 FN 17,98 30,96 0,289 0,224 0,224
LGBCH 20
 FL 23,30 40,11 0,376 0,366 0,366
LGBCH 20
 FE 27,85 49,61 0,464 0,565 0,565
LGBCH 25
 FN 25,25 41,73 0,447 0,358 0,358
LGBCH 25
 FL 32,44 53,63 0,576 0,577 0,577
LGBCH 25
 FE 36,58 64,30 0,691 0,833 0,833
LGBCH 30
 FS 18,50 27,51 0,356 0,153 0,153
LGBCH 30
 FN 37,33 55,50 0,719 0,560 0,560
LGBCH 30
 FL 48,35 71,88 0,931 0,836 0,836
LGBCH 30
 FE 53,83 88,18 1,142 1,361 1,361
LGBCH 35
 FS 26,72 41,43 0,652 0,275 0,275
LGBCH 35
 FN 53,31 82,66 1,307 0,991 0,991
LGBCH 35
 FL 66,61 103,29 1,633 1,424 1,424
LGBCH 35
 FE 73,29 127,68 2,020 2,330 2,330
LGBCH 45
 FN 73,14 111,30 2,353 1,559 1,559
LGBCH 45
 FL 86,99 132,39 2,798 2,170 2,170
LGBCH 45
 FE 100,52 166,87 3,527 3,455 3,455
LGBCH 55
 FN 88,26 136,62 3,385 2,361 2,361
LGBCH 55
 FL 119,10 183,14 4,538 4,202 4,202
LGBCH 55
 FE 161,43 259,71 6,430 6,617 6,617

Nomenklatura značení: LGBCH25FNSSNZ1-N

LGB
 C H 25 F N SS N Z1 N
1. 2. 3. 4. 5. 6. 7. 8. 9. 10.
Lineární vedení Plastový řetěz Výška Velikost Typ vozíku Délka vozíku Těsnění Přesnost Předpětí Speciální úprava

1 - LGB ... standardní čtyřřadé lineární kuličkové vedení

2 - C ... kuličky jsou vedeny v plastovém řetězu

3 - Výška systému kolejnice s vozíkem

     - H ... standardní

4 - Velikost (šířka kolejnice)

     - 15 / 20 / 25 / 30 / 35 / 45 / 55

5 - Typ vozíku

     - F ... přírubový

6 - Délka vozíku

     - N ... standardní

     - S ... krátký

     - L ... dlouhý

     - E ... extra-dlouhý

7 - Konfigurace těsnění

     - SS ... standard

     - další možné konfigurace v záložce TĚSNĚNÍ





8 - Třída přesnosti

     - N ... normální (standard)

     - H ... vysoká

     - P ... precizní

     - S ... super-precizní

     - U ... ultra-precizní

9 - Předpětí

     - Z0 ... bez předpětí

     - Z1 ... lehké předpětí

     - Z2 ... střední předpětí

     - Z3 ... těžké předpětí

     - ZX ... speciální předpětí (na základě požadavku zákazníka)

10 - Speciální provedení

     - N ... bez speciálního provedení (standard)

     - S ... dle požadavku zákazníka (index určí dodavatel)

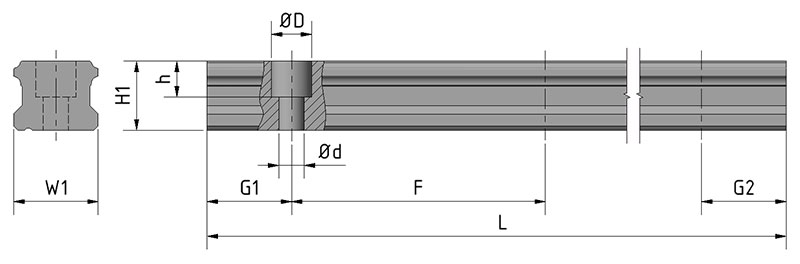

Kolejnice LGBR..L

kolejnice lgbrl

Rozměry:

Typ Rozměry (mm)
 Hmotnost (kg/m)
W1 H1 F d D h G1/G2 min. G1/G2 max.
LGBR15L 15 13.0 60 4.5 7.5 6.0 6.0 54.0 1.28
LGBR20L 20 16.3 60 6.0 9.5 8.5 7.0 53.0 2.15
LGBR25L 23 19.2 60 7.0 11.0 9.0 8.0 52.0 2.88
LGBR30L 28 22.8 80 9.0 14.0 12.0 9.0 71.0 4.45
LGBR35L 34 26.0 80 9.0 14.0 12.0 9.0 71.0 6.25
LGBR45L 45 31.1 105 14.0 20.0 17.0 12.0 93.0 9.60
LGBR55L 53 38.0 120 16.0 23.0 20.0 14.0 106.0 13.80



Pro více informací o kolejnici klikněte ZDE

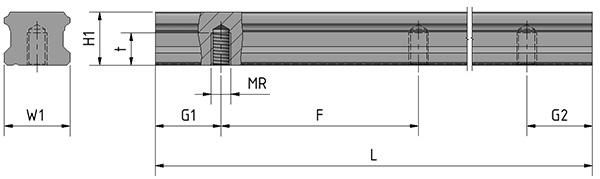

Kolejnice LGBR..C

LGBR20C01000 1

Rozměry:

Typ Rozměry (mm) Hmotnost (kg/m)
W1 H1 F MR t G1/G2 min. G1/G2 max.
LGBR15C 15 13.0 60 M 5 8.0 6.0 54.0 1.28
LGBR20C 20 16.3 60 M 6 10.0 7.0 53.0 2.15
LGBR25C 23 19.2 60 M 6 12.0 8.0 52.0 2.88
LGBR30C 28 22.8 80 M 8 15.0 9.0 71.0 4.45
LGBR35C 34 26.0 80 M 8 17.0 9.0 71.0 6.25
LGBR45C 45 31.1 105 M 12 20.0 12.0 93.0 9.60
LGBR55C 53 38.0 120 M 14 24.0 14.0 106.0 13.80



Pro více informací o kolejnici klikněte ZDE

dolnisnr logo

Po kliku na tlačítko bude otevřeno nové okno:

3D KONFIGURACE CADENAS

GENEROVÁNÍ OBJEDNACÍHO ČÍSLA

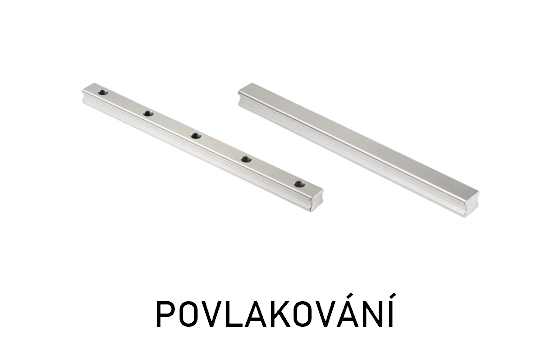

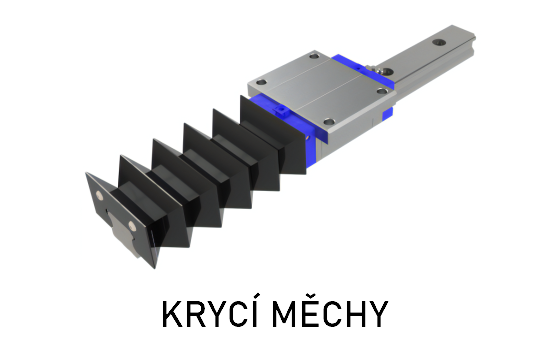

Příslušenství

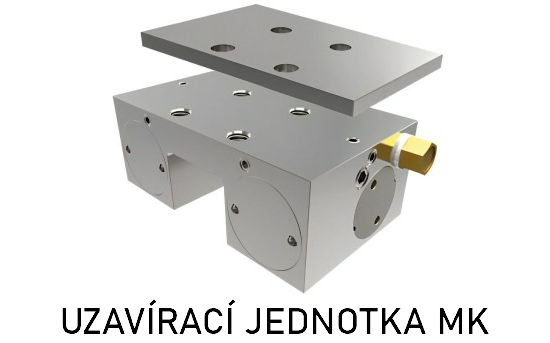

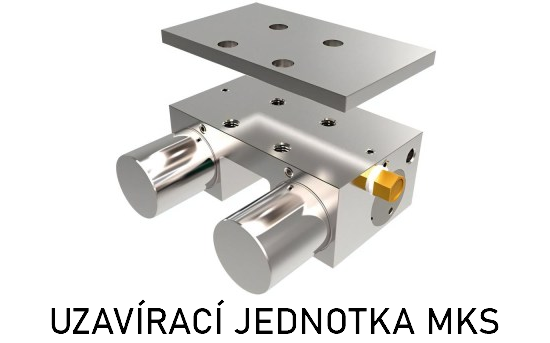

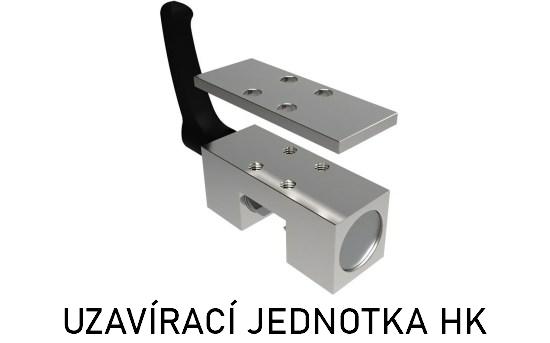

uzaviraci jednotka hkuzaviraci jednotkya mkuzaviraci jednotkya mks

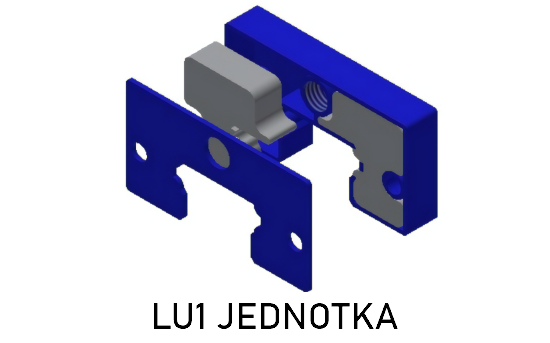

lu1 jednotka1uzaviraci jednotkya mkuzaviraci jednotkya mks



zatky pro kolejnice1uzaviraci jednotkya mk














Modely

lgbchf   productLGBXH20fN1 1 1

 Typ Lineární systém Vozík Kolejnice Zatížení  3D MODEL
mm mm mm kN kNm
H W W2 E L B J MQ W1 H1 F d D h MR t C C0 MX MY MZ
LGBCH15 FN 24 47 16.0 3.3 58.6 38 30 M 5 15 13.0 60 4.5 7.5 6.0 M 5 8.0 11.67 19.90 0.137 0.120 0.120  LGBCH15 FN
LGBCH15 FL 24 47 16.0 3.3 66.1 38 30 M 5 15 13.0 60 4.5 7.5 6.0 M 5 8.0 14.12 24.05 0.166 0.171 0.171  LGBCH15 FL
LGBCH20 FN 30 63 21.5 4.5 69.3 53 40 M 6 20 16.3 60 6.0 9.5 8.5 M 6 10.0 17.98 30.96 0.289 0.224 0.224  LGBCH20 FN
LGBCH20 FL 30 63 21.5 4.5 82.1 53 40 M 6 20 16.3 60 6.0 9.5 8.5 M 6 10.0 23.30 40.11 0.376 0.366 0.366  LGBCH20 FL
LGBCH20 FE 30 63 21.5 4.5 97.3 53 40 M 6 20 16.3 60 6.0 9.5 8.5 M 6 10.0 27.85 49.61 0.464 0.565 0.565  LGBCH20 FE
LGBCH25 FN 36 70 23.5 5.8 79.2 57 45 M 8 23 19.2 60 7.0 11.0 9.0 M 6 12.0 25.25 41.73 0.447 0.358 0.358  LGBCH25 FN
LGBCH25 FL 36 70 23.5 5.8 93.9 57 45 M 8 23 19.2 60 7.0 11.0 9.0 M 6 12.0 32.44 53.63 0.576 0.577 0.577  LGBCH25 FL
LGBCH25 FE 36 70 23.5 5.8 108.6 57 45 M 8 23 19.2 60 7.0 11.0 9.0 M 6 12.0 36.58 64.30 0.691 0.833 0.833  LGBCH25 FE
LGBCH30 FS 42 90 31.0 7.0 64.2 72 -- M 10 28 22.8 80 9.0 14.0 12.0 M 8 15.0 18.50 27.51 0.356 0.153 0.153  LGBCH30 FS
LGBCH30 FN 42 90 31.0 7.0 94.8 72 52 M 10 28 22.8 80 9.0 14.0 12.0 M 8 15.0 37.33 55.50 0.719 0.560 0.560  LGBCH30 FN
LGBCH30 FL 42 90 31.0 7.0 105.0 72 52 M 10 28 22.8 80 9.0 14.0 12.0 M 8 15.0 48.35 71.88 0.931 0.836 0.836  LGBCH30 FL
LGBCH30 FE 42 90 31.0 7.0 130.5 72 52 M 10 28 22.8 80 9.0 14.0 12.0 M 8 15.0 53.83 88.18 1.142 1.361 1.361  LGBCH30 FE
LGBCH35 FS 48 100 33.0 7.5 75.5 82 -- M 10 34 26.0 80 9.0 14.0 12.0 M 8 17.0 26.72 41.43 0.655 0.275 0.275  LGBCH35 FS
LGBCH35 FN 48 100 33.0 7.5 111.5 82 62 M 10 34 26.0 80 9.0 14.0 12.0 M 8 17.0 53.31 82.66 1.307 0.991 0.991  LGBCH35 FN
LGBCH35 FL 48 100 33.0 7.5 123.5 82 62 M 10 34 26.0 80 9.0 14.0 12.0 M 8 17.0 66.61 103.29 1.633 1.424 1.424  LGBCH35 FL
LGBCH35 FE 48 100 33.0 7.5 153.5 82 62 M 10 34 26.0 80 9.0 14.0 12.0 M 8 17.0 73.29 127.68 2.020 2.330 2.330  LGBCH35 FE
LGBCH45 FN 60 120 37.5 8.9 129.0 100 80 M 12 45 31.1 105 14.0 20.0 17.0 M 12 20.0 73.14 111.30 2.353 1.559 1.559  LGBCH45 FN
LGBCH45 FL 60 120 37.5 8.9 145.0 100 80 M 12 45 31.1 105 14.0 20.0 17.0 M 12 20.0 86.99 132.39 2.798 2.170 2.170  LGBCH45 FL
LGBCH45 FE 60 120 37.5 8.9 174.0 100 80 M 12 45 31.1 105 14.0 20.0 17.0 M 12 20.0 100.52 166.87 3.527 3.455 3.455  LGBCH45 FE
LGBCH55 FN 70 140 43.5 12.7 155.0 116 95 M 14 53 38.0 120 16.0 23.0 20.0 M 14 24.0 88.26 136.62 3.385 2.361 2.361  LGBCH55 FN
LGBCH55 FL 70 140 43.5 12.7 193.0 116 95 M 14 53 38.0 120 16.0 23.0 20.0 M 14 24.0 119.10 183.14 4.538 4.202 4.202  LGBCH55 FL
LGBCH55 FE 70 140 43.5 12.7 210.0 116 95 M 14 53 38.0 120 16.0 23.0 20.0 M 14 24.0 161.43 259.71 6.430 6.617 6.617  LGBCH55 FE
