Popis:

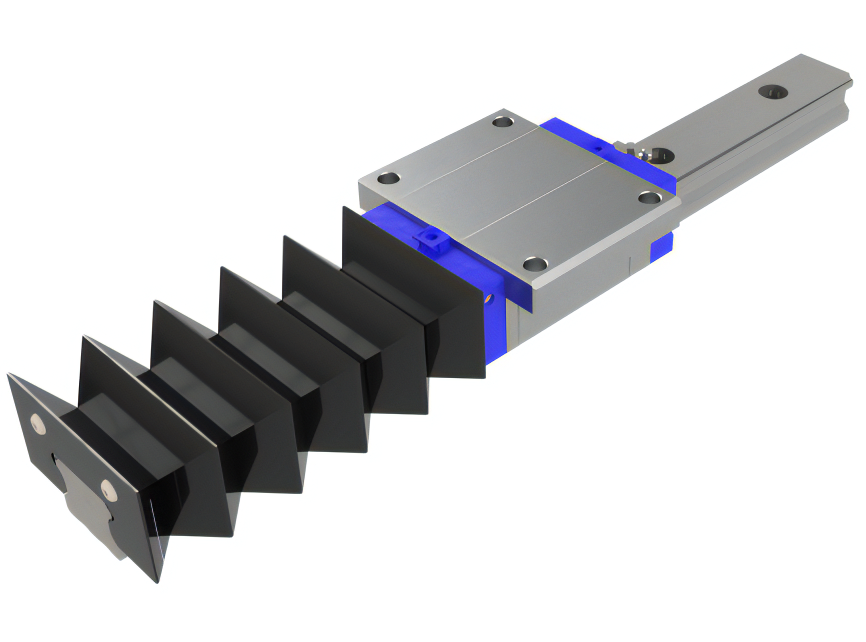

Pokud jsou lineární vedení vystaveny silnému znečištění, kde přídavné těsnění vozíku nemusí stačit, doporučuje se ochránit lineární vedení harmonikovým krytem. Pro lineární vedení NTN-SNR jsou k dispozici odpovídající krycí měchy dle níže uvedené tabulky. Pro snadnou montáž harmonikového krytu lze použít odpovídající montážní sady. Tyto sady se skládají ze všech potřebných montážních šroubů, distančního prvku a upínacího prvku. S upínacími prvky jsou vlnovce umístěny a upevněny na kolejnici. Zvláštní úprava kolejnice není nutná.

Nákres:

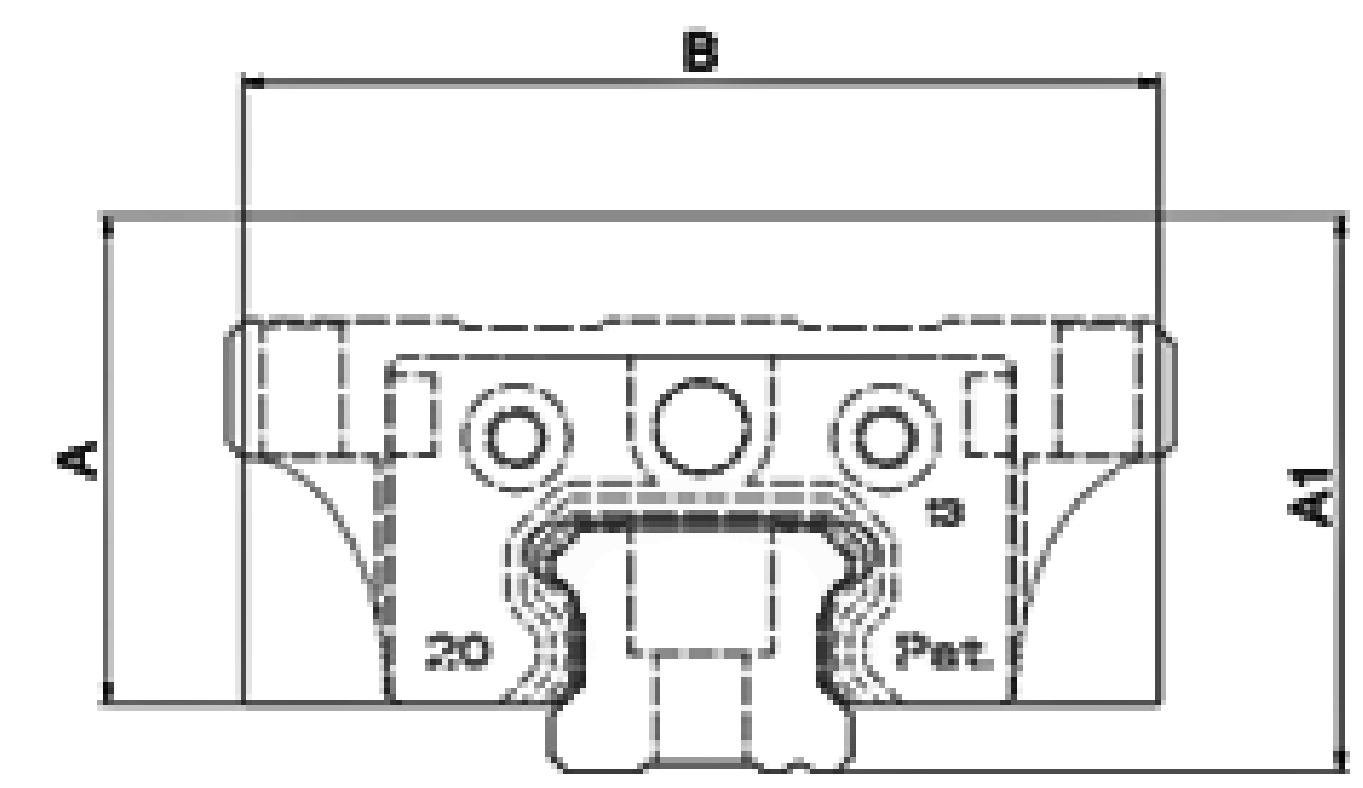

mechy nakres

Rozměry:

Velikost Rozměry [mm]
 Doporučený tvar vozíku Označení krycího měchu Označení montážního setu
A A1 B
15 26 29 46 LGB_H15F LGB15-BEL-H ... LGB15-BEL-MS
20 32,5 37 61 LGB_H20F LGB20-BEL-H ... LGB20-BEL-MS
25 33,5 39,5 66 LGB_H25F LGB25-BEL-H ... LGB25-BEL-MS
30 37 44 70 LGB_H30F LGB30-BEL-H ... LGB30-BEL-MS
35 39,5 47 78 LGB_H35F LGB35-BEL-H ... LGB35-BEL-MS
45 44 53 85 všechny typy LGB45-BEL-H ... LGB45-BEL-MS
55 50 62,5 97 všechny typy LGB55-BEL-H ... LGB55-BEL-MS
