Kolejnice LGBR..L

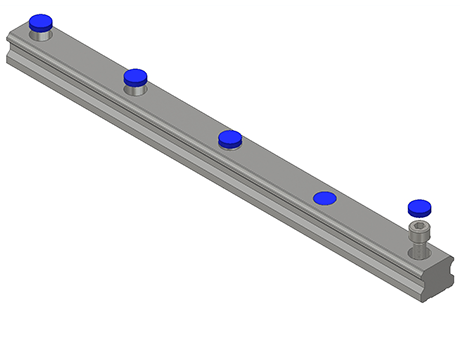

Kolejnice lineárního vedení LGBR..L
- pro uchycení shora (typ L)
- velikosti 15 / 20 / 25 / 30 / 35 / 45 / 55
- v délce z jednoho kusu 4000mm (delší možno napojením)
- možnost krytí (plastové zátky, mosazné zátky)
Příklad značení:
LGBR25L01600N-2-0-20.0N (viz níže)
Rozměry:
Typ | Rozměry (mm) |
Hmotnost (kg/m) | |||||||
W1 | H1 | F | d | D | h | G1/G2 min. | G1/G2 max. | ||
LGBR15L | 15 | 13.0 | 60 | 4.5 | 7.5 | 6.0 | 6.0 | 54.0 | 1.28 |
LGBR20L | 20 | 16.3 | 60 | 6.0 | 9.5 | 8.5 | 7.0 | 53.0 | 2.15 |
LGBR25L | 23 | 19.2 | 60 | 7.0 | 11.0 | 9.0 | 8.0 | 52.0 | 2.88 |
LGBR30L | 28 | 22.8 | 80 | 9.0 | 14.0 | 12.0 | 9.0 | 71.0 | 4.45 |
LGBR35L | 34 | 26.0 | 80 | 9.0 | 14.0 | 12.0 | 9.0 | 71.0 | 6.25 |
LGBR45L | 45 | 31.1 | 105 | 14.0 | 20.0 | 17.0 | 12.0 | 93.0 | 9.60 |
LGBR55L | 53 | 38.0 | 120 | 16.0 | 23.0 | 20.0 | 14.0 | 106.0 | 13.80 |
Nomenklatura značení: LGBR25L01600N-2-0-20.0N
LGB |
R | 25 | L | 01600 | N | 2 | 0 | 20.0 | N |
1. | 2. | 3. | 4. | 5. | 6. | 7. | 8. | 9. | 10. |
Lineární vedení | Kolejnice | Velikost | Provedení | Délka | Přesnost | Uspořádání | Dělení | G1 / G2 |
Speciální úprava |
1 - LGB ... standardní čtyřřadé lineární kuličkové vedení
2 - R ... kolejnice
3 - Velikost (šířka kolejnice)- 15 / 20 / 25 / 30 / 35 / 45 / 55
4 - Provedení
- L ... kolejnice s průchozími dírami pro montáž shora
5 - Délka (mm)
- 01600 ... 5 znaků
6 - Třída přesnosti
- N ... normální (standard)
- H ... vysoká
- P ... precizní
- S ... super-precizní
- U ... ultra-precizní
7 - Uspořádání (počet kolejnic na jedné ose)
- 1 ... žádná informace o uspořádání (standard)
- 2 ... dvě kolejnice uspořádáné paralelně
- 3 ... tři kolejnice uspořádané paralelně
- 4 ... čtyři kolejnice uspořádané paralelně
8 - Dělení (informace v případě napojovaných kolejnic)
- 0 ... kolejnice z jednoho kusu (maximální délka 4000mm)
- 1 ... libovolné dělení kolejnice (určí dodavatel)
- 2 ... dělení na základě výkresové dokumentace zákazníka
9 - Poloha první díry od kraje kolejnice G1 / G2 (mm)
Pozn.: nutno dodržet minimální a maximální vzdálenost G1 / G2 (viz rozměrová tabulka)
10 - Speciální provedení
- N ... bez speciálního provedení (standard)
- S ... dle požadavku zákazníka (index určí dodavatel)
LGBR / standartní velikosti: |
LGMR / miniaturní / úzká velikosti: |
LGMW / miniaturní / široká velikosti: |
|||||||||||
15 | 20 | 25 | 30 | 35 | 45 | 55 | 07 | 09 | 12 | 15 | 09 | 12 | 15 |
100 | 100 | 100 | 120 | 120 | 150 | 180 | 25 | 35 | 45 | 70 | 50 | 70 | 70 |
160 | 160 | 160 | 200 | 200 | 255 | 300 | 40 | 55 | 70 | 110 | 80 | 110 | 110 |
220 | 220 | 220 | 280 | 280 | 360 | 420 | 55 | 75 | 95 | 150 | 110 | 150 | 150 |
280 | 280 | 280 | 360 | 360 | 465 | 540 | 70 | 95 | 120 | 190 | 140 | 190 | 190 |
340 | 340 | 340 | 440 | 440 | 570 | 660 | 85 | 115 | 145 | 230 | 170 | 230 | 230 |
400 | 400 | 400 | 520 | 520 | 675 | 780 | 100 | 135 | 170 | 270 | 200 | 270 | 270 |
460 | 460 | 460 | 600 | 600 | 780 | 900 | 115 | 155 | 195 | 310 | 230 | 310 | 310 |
520 | 520 | 520 | 680 | 680 | 885 | 1020 | 130 | 175 | 220 | 350 | 260 | 350 | 350 |
580 | 580 | 580 | 760 | 760 | 990 | 1140 | 145 | 195 | 245 | 390 | 290 | 390 | 390 |
640 | 640 | 640 | 840 | 840 | 1095 | 1260 | 160 | 215 | 270 | 430 | 320 | 430 | 430 |
700 | 700 | 700 | 920 | 920 | 1200 | 1380 | 175 | 235 | 295 | 470 | 350 | 470 | 470 |
760 | 760 | 760 | 1000 | 1000 | 1305 | 1500 | 190 | 255 | 320 | 510 | 380 | 510 | 510 |
820 | 820 | 820 | 1080 | 1080 | 1410 | 1620 | 205 | 275 | 345 | 550 | 410 | 550 | 550 |
880 | 880 | 880 | 1160 | 1160 | 1515 | 1740 | 220 | 295 | 370 | 590 | 440 | 590 | 590 |
940 | 940 | 940 | 1240 | 1240 | 1620 | 1860 | 235 | 315 | 395 | 630 | 470 | 630 | 630 |
1000 | 1000 | 1000 | 1320 | 1320 | 1725 | 1980 | 250 | 335 | 420 | 670 | 500 | 670 | 670 |
1060 | 1060 | 1060 | 1400 | 1400 | 1830 | 2100 | 265 | 355 | 445 | 710 | 530 | 710 | 710 |
1120 | 1120 | 1120 | 1480 | 1480 | 1935 | 2220 | 280 | 375 | 470 | 750 | 560 | 750 | 750 |
1180 | 1180 | 1180 | 1560 | 1560 | 2040 | 2340 | 295 | 395 | 495 | 790 | 590 | 790 | 790 |
1240 | 1240 | 1240 | 1640 | 1640 | 2145 | 2460 | 310 | 415 | 520 | 830 | 620 | 830 | 830 |
1300 | 1300 | 1300 | 1720 | 1720 | 2250 | 2580 | 325 | 435 | 545 | 870 | 650 | 870 | 870 |
1360 | 1360 | 1360 | 1800 | 1800 | 2355 | 2700 | 340 | 455 | 570 | 910 | 680 | 910 | 910 |
1420 | 1420 | 1420 | 1880 | 1880 | 2460 | 2820 | 355 | 475 | 595 | 950 | 710 | 950 | 950 |
1480 | 1480 | 1480 | 1960 | 1960 | 2565 | 2940 | 370 | 495 | 620 | 990 | 740 | 990 | 990 |
1540 | 1540 | 1540 | 2040 | 2040 | 2670 | 3060 | 385 | 515 | 645 | 1030 | 770 | 1030 | 1030 |
1600 | 1600 | 1600 | 2120 | 2120 | 2775 | 3180 | 400 | 535 | 670 | 1070 | 800 | 1070 | 1070 |
1660 | 1660 | 1660 | 2200 | 2200 | 2880 | 3300 | 415 | 555 | 695 | 1110 | 830 | 1110 | 1110 |
1720 | 1720 | 1720 | 2280 | 2280 | 2985 | 3420 | 430 | 575 | 720 | 1150 | 860 | 1150 | 1150 |
1780 | 1780 | 1780 | 2360 | 2360 | 3090 | 3540 | 445 | 595 | 745 | 1190 | 890 | 1190 | 1190 |
1840 | 1840 | 1840 | 2440 | 2440 | 3195 | 3660 | 460 | 615 | 770 | 1230 | 920 | 1230 | 1230 |
1900 | 1900 | 1900 | 2520 | 2520 | 3300 | 3780 | 475 | 635 | 795 | 1270 | 950 | 1270 | 1270 |
1960 | 1960 | 1960 | 2600 | 2600 | 3405 | 490 | 655 | 820 | 1310 | 980 | 1310 | 1310 | |
2020 | 2020 | 2020 | 2680 | 2680 | 3510 | 505 | 675 | 845 | 1350 | 1010 | 1350 | 1350 | |
2080 | 2080 | 2080 | 2760 | 2760 | 3615 | 520 | 695 | 870 | 1390 | 1040 | 1390 | 1390 | |
2140 | 2140 | 2140 | 2840 | 2840 | 3720 | 535 | 715 | 895 | 1430 | 1430 | |||
2200 | 2200 | 2200 | 2920 | 2920 | 3825 | 550 | 735 | 920 | |||||
2260 | 2260 | 2260 | 3000 | 3000 | 565 | 755 | 945 | ||||||
2320 | 2320 | 2320 | 3080 | 3080 | 580 | 775 | 970 | ||||||
2380 | 2380 | 2380 | 3160 | 3160 | 595 | 795 | 995 | ||||||
2440 | 2440 | 2440 | 3240 | 3240 | 610 | 815 | 1020 | ||||||
2500 | 2500 | 2500 | 3320 | 3320 | 835 | 1045 | |||||||
2560 | 2560 | 2560 | 3400 | 3400 | 855 | 1070 | |||||||
2620 | 2620 | 2620 | 3480 | 3480 | 875 | 1095 | |||||||
2680 | 2680 | 2680 | 3560 | 3560 | 1120 | ||||||||
2740 | 2740 | 2740 | 3640 | 3640 | 1145 | ||||||||
2800 | 2800 | 2800 | 3720 | 3720 | 1170 | ||||||||
2860 | 2860 | 2860 | 3800 | 3800 | 1195 | ||||||||
2920 | 2920 | 2920 | 1220 | ||||||||||
2980 | 2980 | 2980 | 1245 | ||||||||||
3040 | 3040 | 3040 | 1270 | ||||||||||
3100 | 3100 | 3100 | 1295 | ||||||||||
3160 | 3160 | 3160 | 1320 | ||||||||||
3220 | 3220 | 3220 | 1345 | ||||||||||
3280 | 3280 | 3280 | 1370 | ||||||||||
3340 | 3340 | 3340 | 1395 | ||||||||||
3400 | 3400 | 3400 | |||||||||||
3460 | 3460 | 3460 | |||||||||||
3520 | 3520 | 3520 | |||||||||||
3580 | 3580 | 3580 | |||||||||||
3640 | 3640 | 3640 | |||||||||||
3700 | 3700 | 3700 | |||||||||||
3760 | 3760 | 3760 | |||||||||||
Maximální délka kolejnice z jednoho kusu | |||||||||||||
4000 | 900 | 2000 | 2000 | ||||||||||
F | |||||||||||||
60 | 60 | 60 | 80 | 80 | 105 | 120 | 15 | 20 | 25 | 40 | 30 | 40 | 40 |
G1=G2 | |||||||||||||
20 | 20 | 20 | 20 | 20 | 22,5 | 30 | 5 | 7,5 | 10 | 15 | 10 | 15 | 15 |
Typ | Rozměry (mm) | Hmotnost (kg/m) | 3D STEP model ke stažení |
|||||||
W1 | H1 | F | d | D | h | G1/G2 min. | G1/G2 max. | |||
LGBR15L | 15 | 13.0 | 60 | 4.5 | 7.5 | 6.0 | 6.0 | 54.0 | 1.28 | LGBR15L |
LGBR20L | 20 | 16.3 | 60 | 6.0 | 9.5 | 8.5 | 7.0 | 53.0 | 2.15 | LGBR20L |
LGBR25L | 23 | 19.2 | 60 | 7.0 | 11.0 | 9.0 | 8.0 | 52.0 | 2.88 | LGBR25L |
LGBR30L | 28 | 22.8 | 80 | 9.0 | 14.0 | 12.0 | 9.0 | 71.0 | 4.45 | LGBR30L |
LGBR35L | 34 | 26.0 | 80 | 9.0 | 14.0 | 12.0 | 9.0 | 71.0 | 6.25 | LGBR35L |
LGBR45L | 45 | 31.1 | 105 | 14.0 | 20.0 | 17.0 | 12.0 | 93.0 | 9.60 | LGBR45L |
LGBR55L | 53 | 38.0 | 120 | 16.0 | 23.0 | 20.0 | 14.0 | 106.0 | 13.80 | LGBR55L |
