Kolejnice LGBR..C

Zpět na: Kuličkové vedení

alf-logo

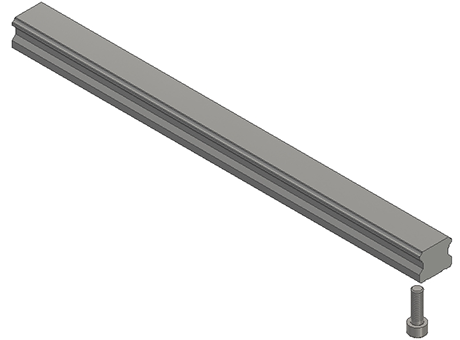

Kolejnice lineárního vedení LGBR..C
- pro uchycení ze spodu (typ C)
- velikosti 15 / 20 / 25 / 30 / 35 / 45 / 55
- v délce z jednoho kusu 4000mm (delší možno napojením)

Příklad značení:
LGBR25C01600N-2-0-20.0N (viz níže)

LGBR20C01000 1

Rozměry:

Typ Rozměry (mm) Hmotnost (kg/m)
W1 H1 F MR t G1/G2 min. G1/G2 max.
LGBR15C 15 13.0 60 M 5 8.0 6.0 54.0 1.28
LGBR20C 20 16.3 60 M 6 10.0 7.0 53.0 2.15
LGBR25C 23 19.2 60 M 6 12.0 8.0 52.0 2.88
LGBR30C 28 22.8 80 M 8 15.0 9.0 71.0 4.45
LGBR35C 34 26.0 80 M 8 17.0 9.0 71.0 6.25
LGBR45C 45 31.1 105 M 12 20.0 12.0 93.0 9.60
LGBR55C 53 38.0 120 M 14 24.0 14.0 106.0 13.80

Nomenklatura značení: LGBR25C01600N-2-0-20.0N

LGB
 R 25 C 01600 N 2 0 20.0 N
1. 2. 3. 4. 5. 6. 7. 8. 9. 10.
Lineární vedení Kolejnice Velikost Provedení Délka Přesnost Uspořádání Dělení G1 / G2
 Speciální úprava

1 - LGB ... standardní čtyřřadé lineární kuličkové vedení

2 - R ... kolejnice

3 - Velikost (šířka kolejnice)

     - 15 / 20 / 25 / 30 / 35 / 45 / 55

4 - Provedení

     - C ... kolejnice s dírami se závitem zespodu

5 - Délka (mm)

     - 01600 ... 5 znaků

6 - Třída přesnosti

     - N ... normální (standard)

     - H ... vysoká

     - P ... precizní

     - S ... super-precizní

     - U ... ultra-precizní



7 - Uspořádání (počet kolejnic na jedné ose)

     - 1 ... žádná informace o uspořádání (standard)

     - 2 ... dvě kolejnice uspořádáné paralelně

     - 3 ... tři kolejnice uspořádané paralelně

     - 4 ... čtyři kolejnice uspořádané paralelně

8 - Dělení (informace v případě napojovaných kolejnic)

     - 0 ... kolejnice z jednoho kusu (maximální délka 4000mm)

     - 1 ... libovolné dělení kolejnice (určí dodavatel)

     - 2 ... dělení na základě výkresové dokumentace zákazníka

9 - Poloha první díry od kraje kolejnice G1 / G2 (mm)

     Pozn.: nutno dodržet minimální a maximální vzdálenost G1 / G2 (viz rozměrová tabulka)

10 - Speciální provedení

     - N ... bez speciálního provedení (standard)

     - S ... dle požadavku zákazníka (index určí dodavatel)































dolnintn snr

Po kliku na tlačítko bude otevřeno nové okno:

3D KONFIGURACE CADENAS

GENEROVÁNÍ OBJEDNACÍHO ČÍSLA


Standartní doporučené délky kolejnic pro G1=G2

dd

LGBR / standartní
velikosti:		 LGMR / miniaturní / úzká
velikosti:		 LGMW / miniaturní / široká
velikosti:
15 20 25 30 35 45 55 07 09 12 15 09 12 15
100 100 100 120 120 150 180 25 35 45 70 50 70 70
160 160 160 200 200 255 300 40 55 70 110 80 110 110
220 220 220 280 280 360 420 55 75 95 150 110 150 150
280 280 280 360 360 465 540 70 95 120 190 140 190 190
340 340 340 440 440 570 660 85 115 145 230 170 230 230
400 400 400 520 520 675 780 100 135 170 270 200 270 270
460 460 460 600 600 780 900 115 155 195 310 230 310 310
520 520 520 680 680 885 1020 130 175 220 350 260 350 350
580 580 580 760 760 990 1140 145 195 245 390 290 390 390
640 640 640 840 840 1095 1260 160 215 270 430 320 430 430
700 700 700 920 920 1200 1380 175 235 295 470 350 470 470
760 760 760 1000 1000 1305 1500 190 255 320 510 380 510 510
820 820 820 1080 1080 1410 1620 205 275 345 550 410 550 550
880 880 880 1160 1160 1515 1740 220 295 370 590 440 590 590
940 940 940 1240 1240 1620 1860 235 315 395 630 470 630 630
1000 1000 1000 1320 1320 1725 1980 250 335 420 670 500 670 670
1060 1060 1060 1400 1400 1830 2100 265 355 445 710 530 710 710
1120 1120 1120 1480 1480 1935 2220 280 375 470 750 560 750 750
1180 1180 1180 1560 1560 2040 2340 295 395 495 790 590 790 790
1240 1240 1240 1640 1640 2145 2460 310 415 520 830 620 830 830
1300 1300 1300 1720 1720 2250 2580 325 435 545 870 650 870 870
1360 1360 1360 1800 1800 2355 2700 340 455 570 910 680 910 910
1420 1420 1420 1880 1880 2460 2820 355 475 595 950 710 950 950
1480 1480 1480 1960 1960 2565 2940 370 495 620 990 740 990 990
1540 1540 1540 2040 2040 2670 3060 385 515 645 1030 770 1030 1030
1600 1600 1600 2120 2120 2775 3180 400 535 670 1070 800 1070 1070
1660 1660 1660 2200 2200 2880 3300 415 555 695 1110 830 1110 1110
1720 1720 1720 2280 2280 2985 3420 430 575 720 1150 860 1150 1150
1780 1780 1780 2360 2360 3090 3540 445 595 745 1190 890 1190 1190
1840 1840 1840 2440 2440 3195 3660 460 615 770 1230 920 1230 1230
1900 1900 1900 2520 2520 3300 3780 475 635 795 1270 950 1270 1270
1960 1960 1960 2600 2600 3405 490 655 820 1310 980 1310 1310
2020 2020 2020 2680 2680 3510 505 675 845 1350 1010 1350 1350
2080 2080 2080 2760 2760 3615 520 695 870 1390 1040 1390 1390
2140 2140 2140 2840 2840 3720 535 715 895 1430 1430
2200 2200 2200 2920 2920 3825 550 735 920
2260 2260 2260 3000 3000 565 755 945
2320 2320 2320 3080 3080 580 775 970
2380 2380 2380 3160 3160 595 795 995
2440 2440 2440 3240 3240 610 815 1020
2500 2500 2500 3320 3320 835 1045
2560 2560 2560 3400 3400 855 1070
2620 2620 2620 3480 3480 875 1095
2680 2680 2680 3560 3560 1120
2740 2740 2740 3640 3640 1145
2800 2800 2800 3720 3720 1170
2860 2860 2860 3800 3800 1195
2920 2920 2920 1220
2980 2980 2980 1245
3040 3040 3040 1270
3100 3100 3100 1295
3160 3160 3160 1320
3220 3220 3220 1345
3280 3280 3280 1370
3340 3340 3340 1395
3400 3400 3400
3460 3460 3460
3520 3520 3520
3580 3580 3580
3640 3640 3640
3700 3700 3700
3760 3760 3760
Maximální délka kolejnice z jednoho kusu
4000 900 2000 2000
F
60 60 60 80 80 105 120 15 20 25 40 30 40 40
G1=G2
20 20 20 20 20 22,5 30 5 7,5 10 15 10 15 15
Modely

LGBR20C01000 1

Typ Rozměry (mm) Hmotnost (kg/m) 3D STEP
model ke stažení
W1 H1 F MR t G1/G2 min. G1/G2 max.
LGBR15C 15 13.0 60 M 5 8.0 6.0 54.0 1.28  LGBR15C
LGBR20C 20 16.3 60 M 6 10.0 7.0 53.0 2.15  LGBR20C
LGBR25C 23 19.2 60 M 6 12.0 8.0 52.0 2.88  LGBR25C
LGBR30C 28 22.8 80 M 8 15.0 9.0 71.0 4.45  LGBR30C
LGBR35C 34 26.0 80 M 8 17.0 9.0 71.0 6.25  LGBR35C
LGBR45C 45 31.1 105 M 12 20.0 12.0 93.0 9.60  LGBR45C
LGBR55C 53 38.0 120 M 14 24.0 14.0 106.0 13.80  LGBR55C
