Uzavírací jednotka MKS

Zpět na: Kuličkové vedení

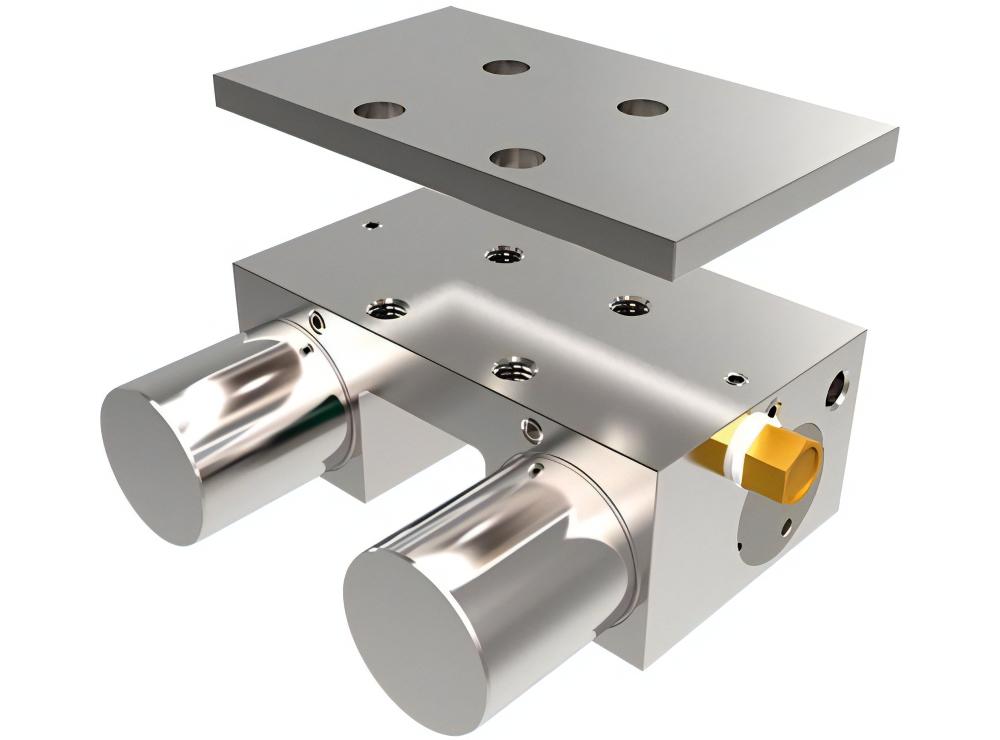

Manuální uzavírací jednotka MKSsnr logo

- Pneumatické ovládání
- Brzdí i při ztrátě tlaku vzduchu pomocí předepnutých pružin
- Pro standartní lineární vedení 15/20/25/30/35/45/55
- Redukční desky dle výšky vozíku
- Uzavírací síla 400-1450N

Typ vozíku Uzavírací jednotka
 Redukční deska
 Uzavírací síla [N]
 Rozměry [mm]
A A1 A2 A3 B B1 B2 B3 B4 C D X G H Ø
LGB_S15B MKS1501A -  400 55 15 6 34 58 39 15 15,5 12 2,5 24 24 M4 4,5 16
LGB_S15F MKS1501A -  400 55 15 6 34 58 39 15 15,5 12 2,5 24 24 M4 4,5 16
LGB_H15F MKS1501A -  400 55 15 6 34 58 39 15 15,5 12 2,5 24 24 M4 4,5 16
LGB_H15B MKS1501A PMK15-4  400 55 15 6 34 58 39 15 15,5 12 2,5 28 24 M4 4,5 16
LGB_S20B MKS2001A -  600 66 20 6 43 61 39 20 5 14,4 2,5 28 28 M5 5,5 20
LGB_S20F MKS2001A -  600 66 20 6 43 61 39 20 5 14,4 2,5 28 28 M5 5,5 20
LGB_H20F MKS2001A -  600 66 20 6 43 61 39 20 5 14,4 4,5 30 30 M5 5,5 20
LGB_H20B MKS2001A -  600 66 20 6 43 61 39 20 5 14,4 4,5 30 30 M5 5,5 20
LGB_S25B MKS2501A -  750 75 20 5 49 56 35 20 5 15,5 5 33 33 M6 8 22
LGB_S25F MKS2501A -  750 75 20 5 49 56 35 20 5 15,5 5 33 33 M6 8 22
LGB_H25F MKS2501A PMK25-2  750 75 20 5 49 56 35 20 5 15,5 6 36 34 M6 8 22
LGB_X20B MKS2501A PMK25-2  750 75 20 5 49 56 35 20 5 15,5 6 36 34 M6 8 22
LGB_H25B MKS2501A PMK25-6  750 75 20 5 49 56 35 20 5 15,5 6 40 34 M6 8 22
LGB_S30B MKS3001A -  1050 90 22 5 58 68 39 22 8,5 20,5 7 42 42 M8 10 25
LGB_H30F MKS3001A -  1050 90 22 5 58 68 39 22 8,5 20,5 7 42 42 M8 10 25
LGB_H30B MKS3001A PMK30-3  1050 90 22 5 58 68 39 22 8,5 20,5 7 45 42 M8 10 25
LGB_S35B MKS3501A PMK35-4  1250 100 24 5 68 67 39 24 7,5 20,5 7,5 48 44 M8 10 28
LGB_H35F MKS3501A PMK35-4  1250 100 24 5 68 67 39 24 7,5 20,5 7,5 48 44 M8 10 28
LGB_H35B MKS3501A PMK35-11  1250 100 24 5 68 67 39 24 7,5 20,5 7,5 55 44 M8 10 28
LGB_S45B MKS4501A PMK45-6  1450 120 26 5 78,8 82 49 26 11,5 26,8 10,5 60 54 M10 15 30
LGB_H45F MKS4501A PMK45-6  1450 120 26 5 78,8 82 49 26 11,5 26,8 10,5 60 54 M10 15 30
LGB_H45B MKS4501A PMK45-16  1450 120 26 5 78,8 82 49 26 11,5 26,8 10,5 70 54 M10 15 30
LGB_S55B MKS5501A PMK55-7  1450 128 30 5 87 82 49 30 9,5 30,5 14,5 70 64 M10 18 30
LGB_H55F MKS5501A PMK55-7  1450 128 30 5 87 82 49 30 9,5 30,5 14,5 70 64 M10 18 30
LGB_H55B MKS5501A PMK55-17 1450 128 30 5 87 82 49 30 9,5 30,5 14,5 80 64 M10 18 30
