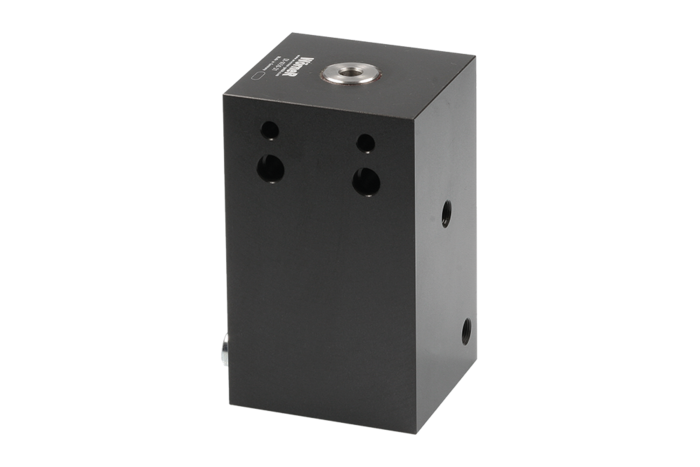

Pneumatická polohovací jednotka DI-1050


Zdvih: 31,5 mm
Operační tlak: 4-8bar
Teoretická zdvižná síla při 4bar: 700N
Teoretická zdvižná síla při 6bar: 1050N
Teoretická zdvižná síla při 8bar: 1400N

Spotřeba vzduchu (na zdvih): cca 0,024 l vzduchu při 6 barech

Provozní teplota: 0°C ~ +60°C

indexzylinder


POPIS FUNKCE

Indexovací válce zvednou paletu vertikálně z dopravníku. čímž se zajistí rychlé a přesné umístění palety s výrobkem do pracovního prostoru, bez vibrací.


Výhody

  • krátké doby cyklu / zdvihu
  • flexibilní použití díky širokému příslušenství středících / centrálních šroubů (viz.katalogový list)
  • snímač pro detekci horní a dolní polohy válce

Provedení

  • provedení pro vysoké teploty (H)
  • zdvih 31,5mm
  • provedení pro indukční snímač polohy (I)
  • dle požadavku zákazníka
  • různé příslušenství

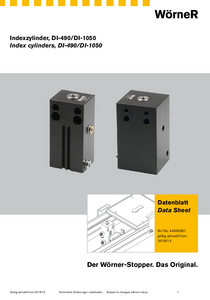

Katalogový list

DI 1050


 Modely

csm icon step e2a0e963d5 DI-1050
