G - N verze

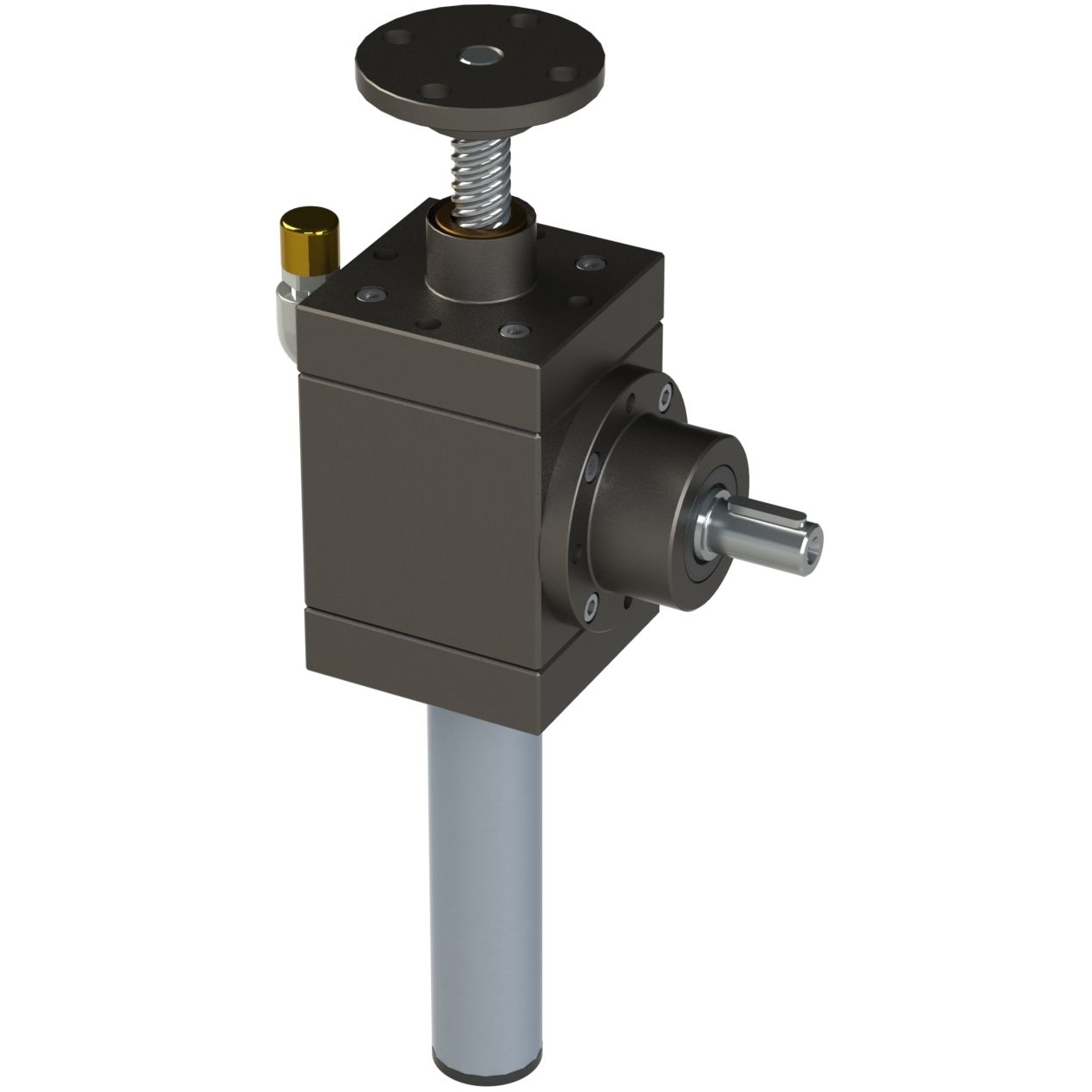

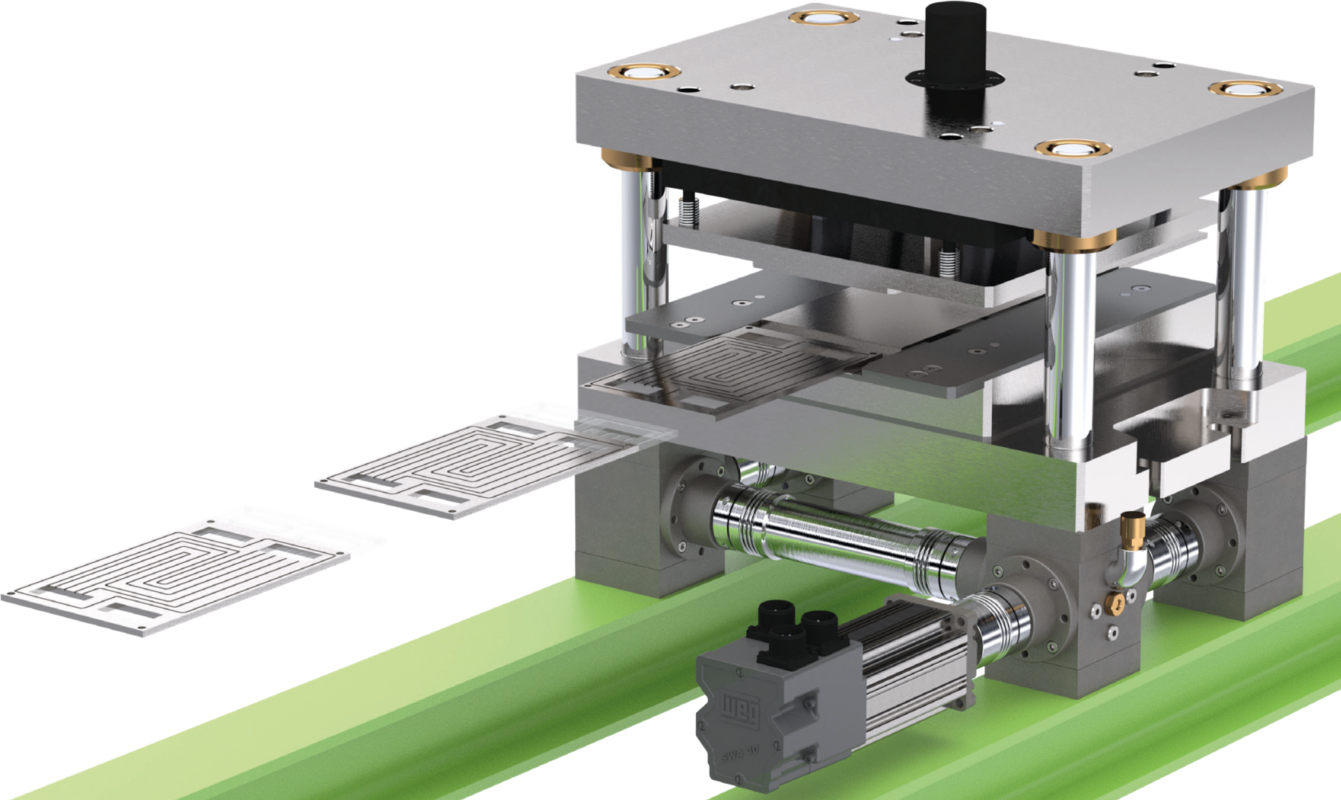

Zdvižná převodovky G série
Verze: N
- matice v převodovce rotuje a šroub vykonává lineární pohyb
- šroub není zajištěn proti pootočení
- krycí tubus kruhového průřezu
- Kubický design převodové skříně
- Kuželové soukolí
- 3 velikosti s trapézovým šroubem
- 3 velikosti s kuličkovým šroubem
- 2 verze rychlostí ( H ... rychlá / L ... pomalá)
- Zdvižná síla od 12,3kN - 117kN
Parametry zdvižné převodovky G s trapézovým šroubem:
Velikost zdvižné převodovky | G1 | G2 | G3 | ||
Maximální zdvižná síla / (kN) * |
20,6 | 44,5 | 117,0 | ||
Průměr a stoupání trapézového šroubu | 24x5 | 40x7 | 60x9 | ||
Účinnost celková / (%) | 45 | 40 | 35 | ||
Účinnost ozubení / (%) | 91 | 93 | 94 | ||
Maximální hnací moment / (Nm) | 50 | 175 | 1600 | ||
Zdvih na otáčku | Rychlá 2:1 | 2,5 | 3,5 | 4,5 | |
Zdvih na otáčku | Pomalá 3:1 | 1,6 | 2,3 | 3,0 | |
Rozběhový moment / (Nm) | Rychlá 2:1 | 1,44 | 1,89 | 3,69 | |
Rozběhový moment / (Nm) | Pomalá 3:1 | 1,35 | 1,80 | 3,60 |
* Uvedená zdvižná síla je maximální. Skutečná zdvižná síla je v závislosti na aplikaci a to zejména na délce zdvihu, rychlosti zdvihu, provozních podmínkách, cyklech atd.
Parametry zdvižné převodovky G s kuličkovým šroubem:
Velikost zdvižné převodovky | G1 | G2 | G2 | G3 | ||
Maximální zdvižná síla / (kN) * |
12,3 | 33,4 | 23,8 | 76 | ||
Průměr a stoupání kuličkového šroubu | 25x5 | 32x10 | 40x5 | 63x10 | ||
Účinnost celková / (%) | 75 | 75 | 75 | 75 | ||
Účinnost ozubení / (%) | 91 | 93 | 93 | 94 | ||
Maximální hnací moment / (Nm) | 50 | 175 | 175 | 1600 | ||
Zdvih na otáčku | Rychlá 2:1 | 2,5 | 5 | 2,5 | 5 | |
Zdvih na otáčku | Pomalá 3:1 | 1,6 | 3,33 | 1,6 | 3,33 | |
Rozběhový moment / (Nm) | Rychlá 2:1 | 1,44 | 1,89 | 1,89 | 3,69 | |
Rozběhový moment / (Nm) | Pomalá 3:1 | 1,35 | 1,8 | 1,8 | 3,6 |
* Uvedená zdvižná síla je maximální. Skutečná zdvižná síla je v závislosti na aplikaci a to zejména na délce zdvihu, rychlosti zdvihu, provozních podmínkách, cyklech atd.

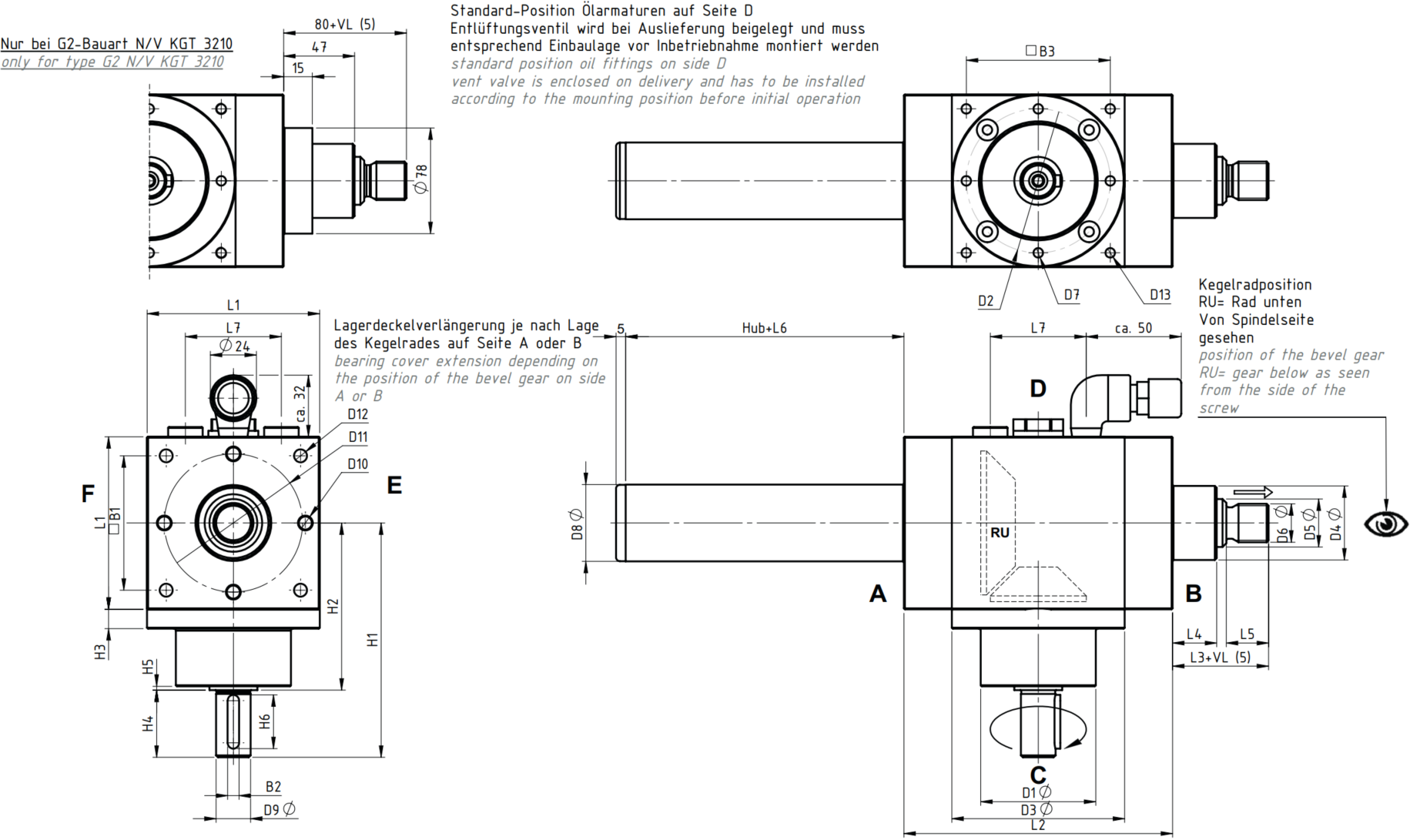

Rozměry zdvižných převodovek G - N verze:
Velikost | Rozměry (mm) | |||||||||||||||||||
L1 | L2 | L3 | L4 | L5 | L6 | L7 | B1 | B2 (2:1) |
B2 (3:1) | B3 | H1 (2:1) | H1 (3:1) | H2 (2:1) | H2 (3:1) | H3 | H4 (2:1) | H4 (3:1) | H5 (2:1) | H5 (3:1) | |
G 1 | 90 | 140 | 50 | 23 | 22 | 35 | 50 | - | 6 | 6 | - | 122 | 122 | 87 | 87 | 10 | 35 | 35 | 2 | 2 |
G 2 | 140 | 190 | 65 | 32 | 29 | 45 | 90 | 113 | 10 | 10 | 110 | 180 | 180 | 130 | 130 | 13 | 50 | 50 | 2 | 2 |
G 3 | 230 | 295 | 95 | 40 | 48 | 60 | 180 | - | 16 | 12 | 180 | 305 | 310 | 215 | 230 | 17,5 | 90 | 80 | 2 | 3,5 |
Velikost | Pohybový šroub D5 |
D6 | Rozměry (mm) | ||||||||||||||||
Trapézový | Kuličkový | Trapézový | Kuličkový | H6 (2:1) | H6 (3:1) | D1 (2:1) | D1 (3:1) | D2 | D3 H7 | D4 | D7 | D8 | D9 j6 (2:1) |
D9 j6 (3:1) |
D10 | D11 | D12 | D13 | |
G 1 | 24 x 5 | 25 x 5 | M18 | M20 | 25 | 25 | 60 | 60 | 75 | 89 | 39 | M8 | 42 | 18 | 12 | M10 | 72 | - | - |
G 2 | 40 x 7 | 40 x 5 | M30 | M20 | 45 | 45 | 90 | 90 | - | 135 | 60 | - | 65 | 32 | 28 | - | - | M12 | M10 |
G 3 | 60 x 9 | 63 x 10 | M48x2 | M48x2 | 80 | 63 | 150 | 120 | - | 225 | 90 | - | 90 | 55 | 40 | M20 | 180 | - | M16 |
V případě zájmu na vyžádání info@mnsystems.cz
