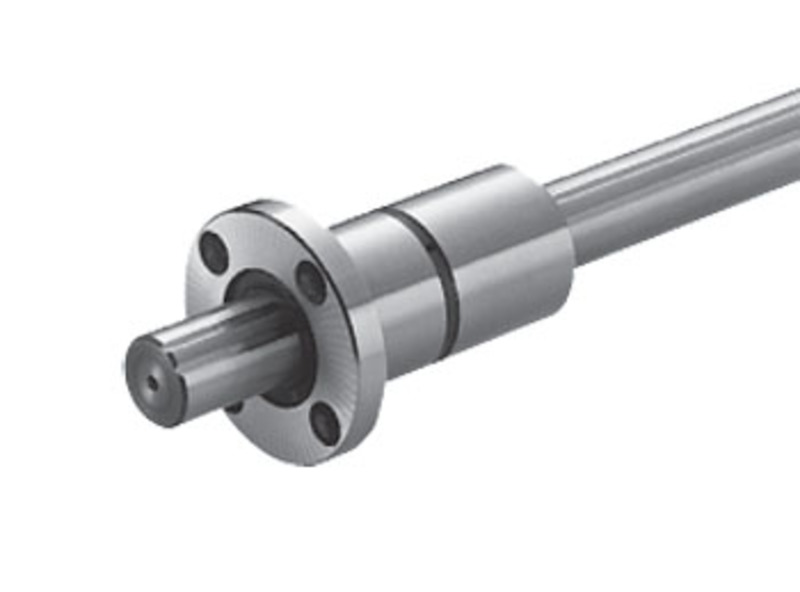

SSPF/SSPFS | Válcová matice s přírubou
Momentová hřídel s válcovou maticí SSP / SSPS
Velikost: 4-60mm (průměr hřídel)
Typ matice: Válcová s přírubou
Materiálové provedení: Ocelové (SSPF) / Nerezové (SSPFS)
Hřídel: Plná (standard) nebo dutá
Statická únosnost: C0: 2,28 - 127 kN / Dynamická únosnost: C: 1,22 - 58,0 kN
Momentová únosnost: Mo1: 5,1 - 1300 Nm / Mo2: 40 - 8 800 Nm
Dynamický kroutící moment: Ct: 1,5 - 2 100 Nm / C0t: 2,4 - 4 800 Nm
Příklad značení:
SSPF 25 - 2 - T1 - 436 - P / CU (viz níže)

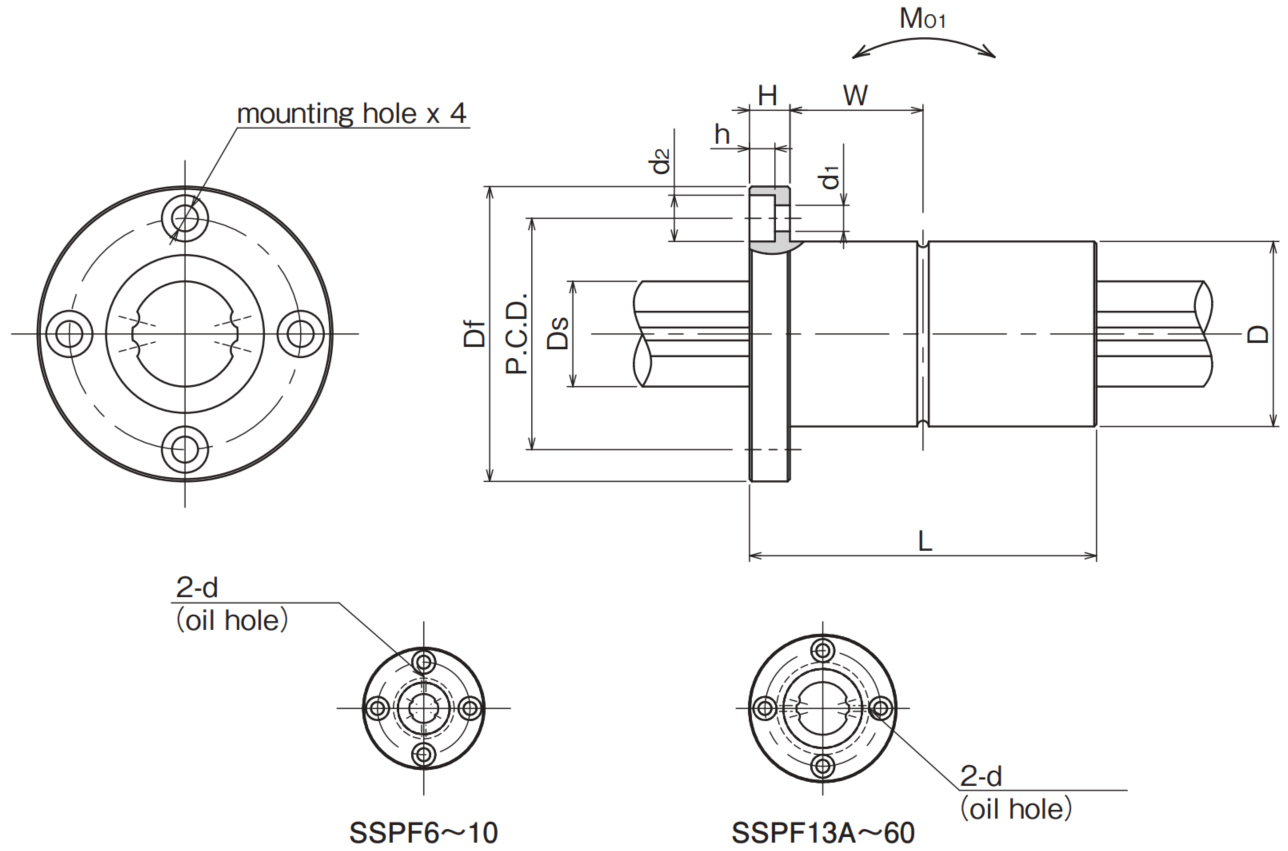

Rozměry:
| Typ / Provedení | Základní rozměry (mm) | Hmotnost | Velikost |
||||||||||
| Matice | Hřídel | ||||||||||||
| Standardní | Nerezové | D |
L | Df | H | P.C.D. | d1 x d2 x h | W |
d |
Ds | kg | kg/m | |
| SSPF 6 | SSPFS 6 | 14 | 25 | 30 | 5 | 22 | 3,4x6,5x3,3 | 7,5 | 1 | 6 | 0,037 | 0,21 | 6 |
| SSPF 8 | SSPFS 8 | 16 | 25 | 32 | 5 | 24 | 3,4x6,5x3,3 | 7,5 | 1,5 | 8 | 0,042 | 0,38 | 8 |
| SSPF 10 | SSPFS 10 | 21 | 33 | 42 | 6 | 32 | 4,5x8x4,4 | 10,5 | 1,5 | 10 | 0,094 | 0,6 | 10 |
| SSPF 13A | SSPFS 13A | 24 | 36 | 43 | 7 | 33 | 4,5x8x4,4 | 11 | 1,5 | 13 | 0,1 | 1 | 13A |
| SSPF 16A | SSPFS 16A | 31 | 50 | 50 | 7 | 40 | 4,5x8x4,4 | 18 | 2 | 16 | 0,2 | 1,5 | 16A |
| SSPF 20A | SSPFS 20A | 35 | 63 | 58 | 9 | 45 | 5,5x9,5x5,4 | 22,5 | 2 | 20 | 0,33 | 2,4 | 20A |
| SSPF 25A | SSPFS 25A | 42 | 71 | 65 | 9 | 52 | 5,5x9,5x5,4 | 26,5 | 3 | 25 | 0,45 | 3,7 | 25A |
| SSPF 30A | - | 47 | 80 | 75 | 10 | 60 | 6,6x11x6,5 | 30 | 3 | 30 | 0,55 | 5,38 | 30A |
| SSPF 40A | - | 64 | 100 | 100 | 14 | 82 | 9x14x8,6 | 36 | 4 | 40 | 1,41 | 9,55 | 40A |
| SSPF 50A | - | 80 | 125 | 124 | 16 | 102 | 11x17,5x11 | 46,5 | 4 | 50 | 2,73 | 15,0 | 50A |
| SSPF 60A | - | 90 | 140 | 129 | 18 | 107 | 11x17,5x11 | 52 | 4 | 60 | 3,2 | 21,6 | 60A |
| SSPF 20 | SSPFS 20 | 32 | 60 | 51 | 7 | 40 | 4,5x8x4,4 | 23 | 2 | 18,2 | 0,22 | 2 | 20 |
| SSPF 25 | SSPFS 25 | 37 | 70 | 60 | 9 | 47 | 5,5x9,5x5,4 | 26 | 3 | 23 | 0,32 | 3,1 | 25 |
| SSPF 30 | - | 45 | 80 | 70 | 10 | 54 | 6,6x11x6,5 | 30 | 3 | 28 | 0,51 | 4,8 | 30 |
| SSPF 40 | - | 60 | 100 | 90 | 14 | 72 | 9x14x8,6 | 36 | 4 | 37,4 | 1,15 | 8,6 | 40 |
| SSPF 50 | - | 75 | 112 | 113 | 16 | 91 | 11x17,5x11 | 40 | 4 | 47 | 2,1 | 13,1 | 50 |
| SSPF 60 | - | 90 | 127 | 129 | 18 | 107 | 11x17,5x11 | 45,5 | 4 | 56,5 | 3,3 | 19 | 60 |
Únosnosti:
| Typ / Provedení | Přenos kroutícího momentu (Nm) | Silové zatížení (kN) | Momentové zatížení (Nm) | ||||
| Standardní | Nerezové | CT (dyn) |
C0T (stat) | C (dyn) | C0 (stat) | M01 |
M02 |
| SSPF 6 | SSPFS 6 | 1,5 | 2,4 | 1,22 | 2,28 | 5,1 | 40 |
| SSPF 8 | SSPFS 8 | 2,1 | 3,7 | 1,45 | 2,87 | 7,4 | 50 |
| SSPF 10 | SSPFS 10 | 4,4 | 8,2 | 2,73 | 5,07 | 18,0 | 116 |
| SSPF 13A | SSPFS 13A | 21 | 39,2 | 2,67 | 4,89 | 13,7 | 109 |
| SSPF 16A | SSPFS 16A | 60 | 110 | 6,12 | 11,2 | 46 | 299 |
| SSPF 20A | SSPFS 20A | 105 | 194 | 8,9 | 16,3 | 110 | 560 |
| SSPF 25A | SSPFS 25A | 189 | 346 | 12,8 | 23,4 | 171 | 1020 |
| SSPF 30A | - | 307 | 439 | 18,6 | 23,2 | 181 | 1470 |
| SSPF 40A | - | 674 | 934 | 30,8 | 37,5 | 358 | 2940 |
| SSPF 50A | - | 1290 | 2950 | 40,3 | 64,9 | 690 | 4080 |
| SSPF 60A | - | 1570 | 2620 | 47,7 | 79,5 | 881 | 5470 |
| SSPF 20 | SSPFS 20 | 83 | 133 | 7,84 | 11,3 | 63 | 500 |
| SSPF 25 | SSPFS 25 | 162 | 239 | 12,3 | 16,1 | 104 | 830 |
| SSPF 30 | - | 289 | 412 | 18,6 | 23,2 | 181 | 1470 |
| SSPF 40 | - | 637 | 882 | 30,8 | 37,5 | 358 | 2940 |
| SSPF 50 | - | 1390 | 3180 | 46,1 | 74,2 | 696 | 4400 |
| SSPF 60 | - | 2100 | 4800 | 58,0 | 127 | 1300 | 8800 |
Nomenklatura značení: SSPF 25 - 2 - T1 - 436 - P / CU
| SSPF |
25 | 2 | T1 | 436 | P | CU |
| 1. | 2. | 3. | 4. | 5. | 6. | 7. |
| Typ | Velikost | Počet matic | Předpětí | Délka hřídele | Třída přesnosti | Speciální požadavek |
1 - Typ
- SSPF ... standardní
- SSPFS ... nerezový
2 - Velikost (nominální průměr)
- 6 / 8 / 10 / 13 / 16 / 20 / 25 / 30 / 40 / 50 / 60
3 - Počet matic na jedné hřídeli
4 - Předpětí
- bez označení ... standard
- T1 ... lehké předpětí
- T2 ... střední předpětí
5 - Délka hřídele
6 - Třída přesnosti
- bez označení ... vysoká (standard)
- P ... precizní
7 - Speciální požadavek
- bez označení ... bez speciálního provedení (standard)
- CU ... dle požadavku zákazníka (např. dle výkresové dokumentace)
Typy momentových hřídelí:
V závislosti na požadavcích aplikace lze dodat momentovou hřídel ve dvou provedeních. Prvním typem je broušená verze (standard), která splňuje nejvyšší nároky na přesnost a hladký chod. Druhým typem je tzv. komerční typ, který je vyroben válcováním. Toto provedení nalezne široké uplatnění při obecném použití a to zejměna z důvodu cenové dostupnosti.
| Specifikace | Typ |
|
| Broušený (standard) |
Komerční (válcovaný) |
|
| Způsob výroby | Broušením | Válcováním |
 |
 |
 |
| Základní charakteristika |
Vysoká přesnost |
Cenová dostupnost |
| Průměry |
4 - 100mm | 20 - 50mm |
| Maximální délka |
2000mm |
5000mm |
| Materiálové provedení | Ocel nebo nerez | Ocel |
| Oblast použití | Aplikace s požadavkem na vysokou přesnost | Všeobecné použití |
Komerční hřídel
| Velikost | Rozměry (mm) | ||||||
| Ds |
Standardní délka L | ||||||
| 20A | 20 | 500 | 1000 | 2000 | 3000 | 4000 | 5000 |
| 25A | 25 | 500 | 1000 | 2000 | 3000 | 4000 | 5000 |
| 30A | 30 | 500 | 1000 | 2000 | 3000 | 4000 | 5000 |
| 40A | 40 | 500 | 1000 | 2000 | 3000 | 4000 | 5000 |
| 50A | 50 | 500 | 1000 | 2000 | 3000 | 4000 | 5000 |
| 20 | 18,2 | 500 | 1000 | 2000 | 3000 | 4000 | 5000 |
| 25 | 23 | 500 | 1000 | 2000 | 3000 | 4000 | 5000 |
| 30 | 28 | 500 | 1000 | 2000 | 3000 | 4000 | 5000 |
| 40 | 37,4 | 500 | 1000 | 2000 | 3000 | 4000 | 5000 |
| 50 | 47 | 500 | 1000 | 2000 | 3000 | 4000 | 5000 |
Nomenklatura značení: SSP 25 C - 2 - 436 / CU
| SSPF |
25 | C | 2 | 436 | CU |
| 1. | 2. | 3. | 4. | 5. | 6. |
| Provedení | Velikost | Označení komerční hřídele | Počet matic | Délka hřídele | Speciální požadavek |
1 - Provedení
- SSPF
2 - Velikost (nominální průměr)
- 20 / 25 / 30 / 40 / 50
3 - Označení komerční hřídele
4 - Počet matic na jedné hřídeli
5 - Délka hřídele
6 - Speciální požadavek
- bez označení ... bez speciálního provedení (standard)
- CU ... dle požadavku zákazníka (např. dle výkresové dokumentace)
