Zdvižná převodovky C série verze N
- matice v převodovce rotuje a šroub vykonává lineární pohyb
- šroub není zajištěn proti pootočení
- krycí tubus kruhového průřezu

- Klasický design převodové skříně
- Šnekové soukolí

- 6 velikosti s trapézovým šroubem: C3 / C5 / C15 / C20 / C30 / C50

- 6 velikosti s kuličkovým šroubem KGS: C3 / C5 / C15 / C20 / C30 / C50

- 2 verze rychlostí ( H ... rychlá / L ... pomalá )

- Zdvižná síla od 15kN - 200kN

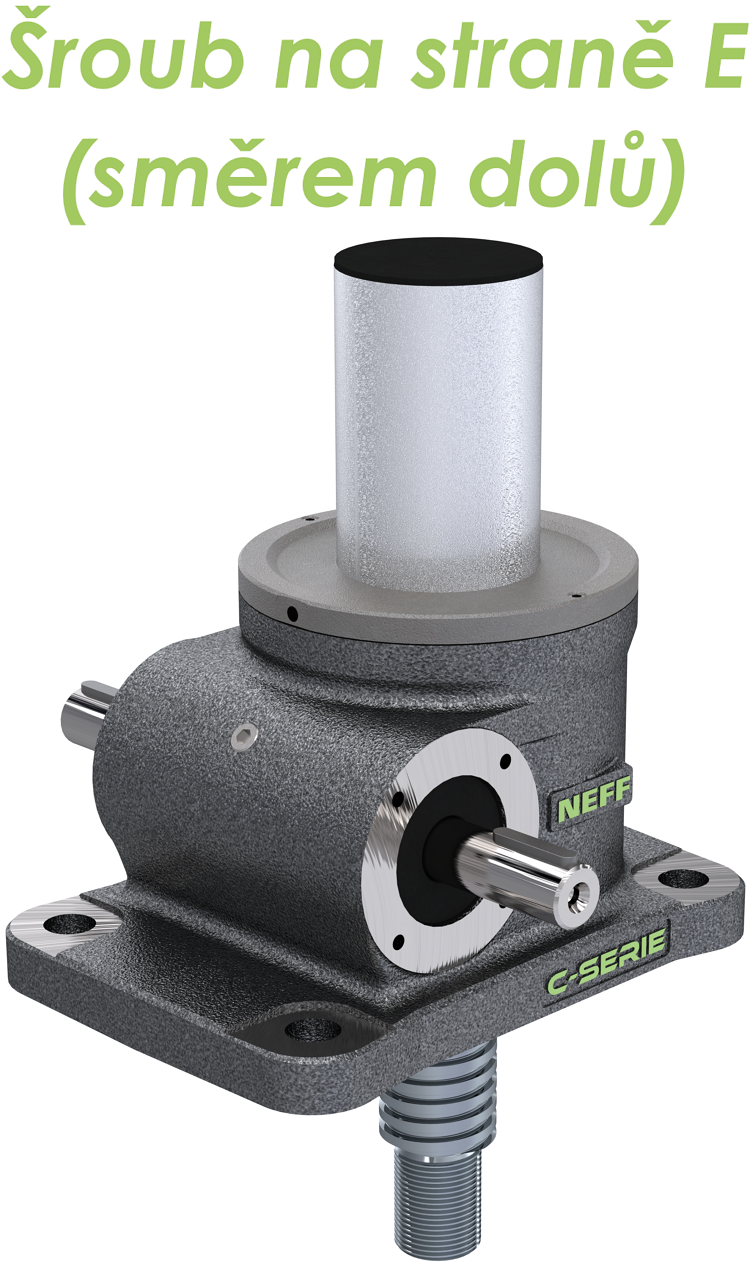

c nc ne1

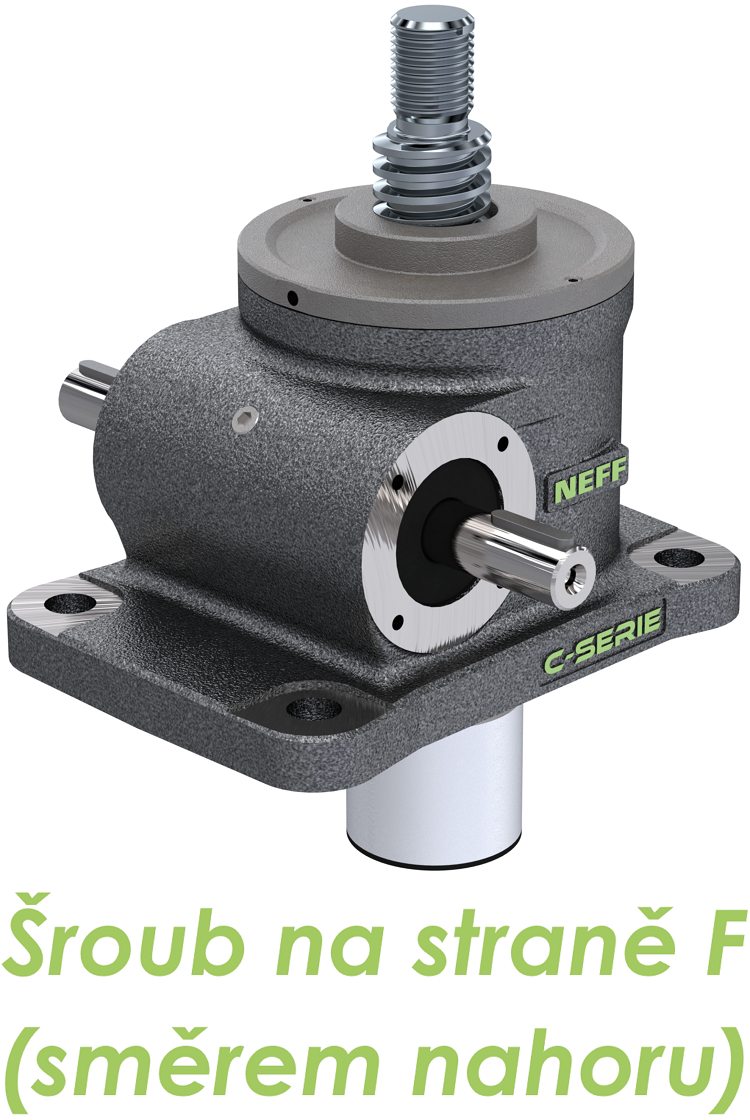

c1c2c nf1

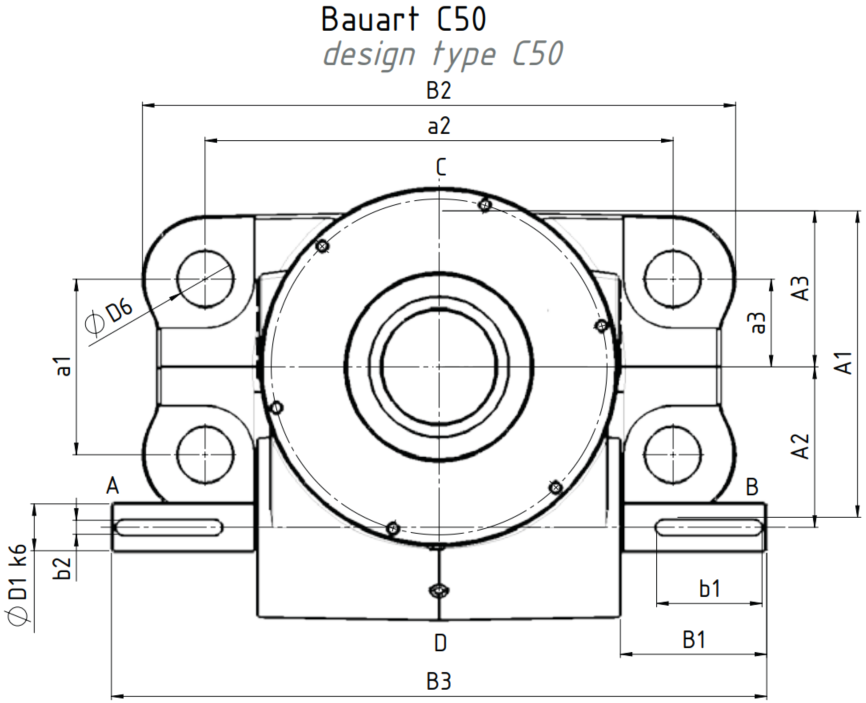

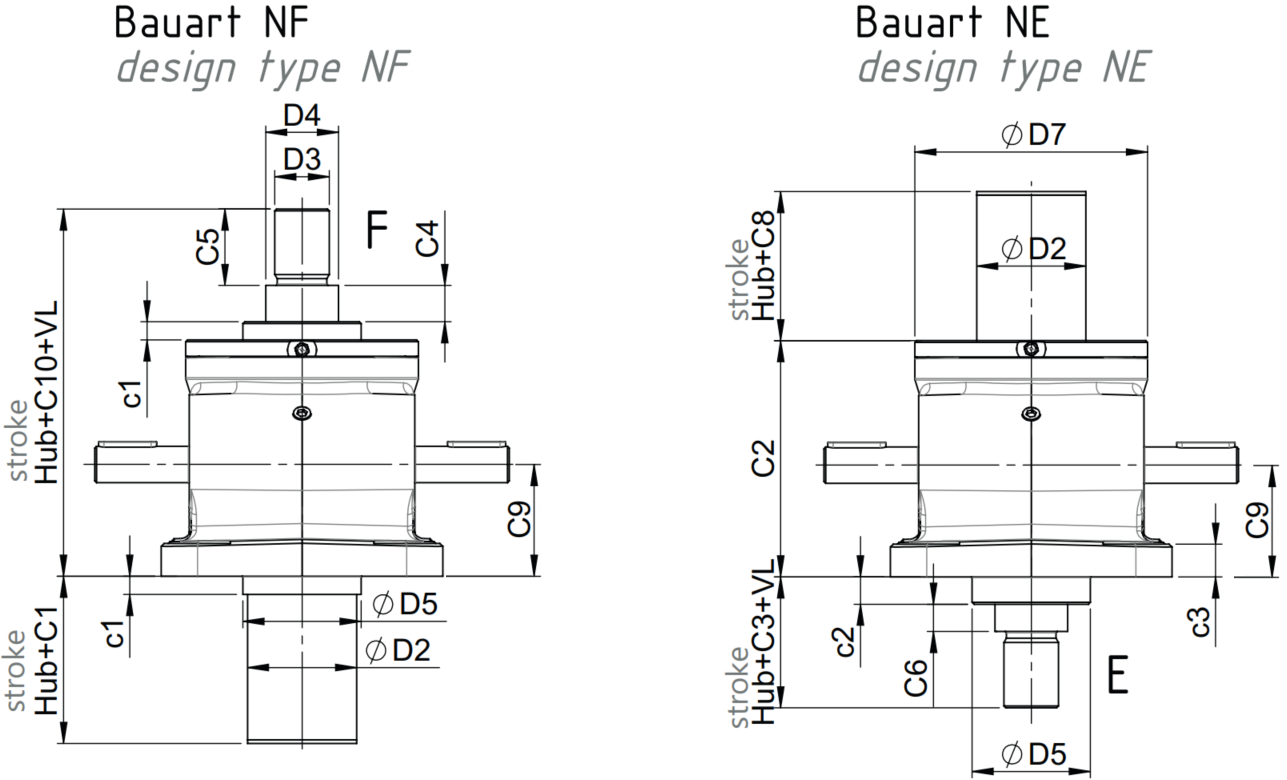

Rozměry:

Velikost Rozměry (mm)
A1 A2 A3 a1 a2 a3 B1 B2 B3 b1 b2 C1 C2 C3 C4 C5 C6 C8
NF NF-KGT-AS NE NE-KGT/AS
C 3 165 45,2 65 135 90 50 40 118 180 25 5 65 103 95,5 62 20 32 15 55 93
C 5 212 56,2 80 168 114 58 52 155 228 32 6 65 123 130 72 20 42 15 55 103
C 15 239 66,8 88 190 155 63,5 60 200 280 45 8 77 132 150 85 25 50 20 67 122
C 20 297 72,5 124 240 160 95 65 214 322 50 8 77 151 182 97 25 62 20 67 141
C 30 355 97 133 280 190 95 72 261 355 56 10 90 170 212 100 25 65 20 80 160
C 50 264 137 134 150 400 75 125 507 560 90 12 89 180 277 170 25 130 20 76 170
Velikost Rozměry (mm)
C9 C10 c1 c2 c3 D1 D2 Ukončení šroubu D3 Pohybový šroub D4 D5 D6 D7
Trapézový Kuličkový Trapézový Kuličkový
C 3 45 158 10 15 12 16 45 M22x1,5 M22x1,5 30 25 48 13,5 103
C 5 61,5 202 10 15 18 20 60 M30x2 M24x2 40 32 65 17 128
C 15 70 235 10 15 20 25 80 M40x3 M40x3 60 50 82 21 163
C 20 87 279 10 15 21 28 90 M50x3 M40x3 70 50 100 28 198
C 30 102 312 10 15 25 34 110 M70x3 M56x2 90 63 130 35 235
C 50 140 447 15 15 45 40 140 M100x5 M72x3 120 100 160 48 305

logo neff

popis detailu











































Technická data

Parametry zdvižné převodovky C s trapézovým šroubem:

Velikost zdvižné převodovky C3
 C3 C5 C5 C15 C15 C20 C20 C30 C50
Maximální zdvižná síla / (kN) *
 30 30 50 50 150 150 200 200 300 500
Průměr a stoupání trapézového šroubu (TGS)
 30 x 6 30 x 12 - P6 40 x 7 40 x 14 - P7 60 x 12 60 x 24 - P12 70 x 12 70 x 24 - P12 90 x 16 120x16
Zdvih na otáčku Rychlá H 1 2 1,17 2,33 1,5 3 1,5 3 1,5 1,5
Zdvih na otáčku Pomalá L 0,25 0,50 0,29 0,58 0,5 1 0,5 1 0,5 0,5
Převodový poměr Rychlá H 6:1 6:1 6:1 6:1 8:1 8:1 8:1 8:1 10,67:1 10,67:1
Převodový poměr Pomalá L 24:1 24:1 24:1 24:1 24:1 24:1 24:1 24:1 32:1 32:1
Účinnost / (%) **
 Rychlá H 30 43 28 40 29 41 26 38 28 24
Účinnost / (%) **
 Pomalá L 22 31 20 29 23 33 21 30 23 19
Účinnost převodu / (%) **
 Rychlá H 75 75 75 75 73 73 73 73 76 78
Účinnost převodu / (%) **
 Pomalá L 55
 55 55 55 58 58 58 58 61 63
Maximální hnací moment / (Nm) 47 47 94 94 195 195 285 285 480 865



* Uvedená zdvižná síla je maximální. Skutečná zdvižná síla je v závislosti na aplikaci a to zejména na délce zdvihu, rychlosti zdvihu, provozních podmínkách, cyklech atd.

** Uvedené hodnoty účinnosti šnekového převodu jsou platné pro rozsah vstupních otáček 500-1500 ot/min

Parametry zdvižné převodovky C s kuličkovým šroubem:

Velikost zdvižné převodovky C3
 C3 C3 C3 C3 C5 C5 C5 C5 C15 C15 C20 C20 C20 C30 C30 C50
Maximální zdvižná síla / (kN) *
 20 25 20 30 15 50 50 20 30 100 100 150 150 195 230 215 500
Průměr a stoupání kuličkového šroubu (KGS)
 25 x 5 25 x 10 25 x 20 25 x 25 25 x 50 32 x 10 32 x 20 32 x 40 32 x 60 50 x 10 50 x 20 50 x 10 50 x 20 63 x 10 63 x 20 80 x 20 100 x 20
Zdvih na otáčku Rychlá H 0,83 1,66 3,33 4,17 8,33 1,67 3,33 6,67 10 1,25 2,5 1,25 2,5 1,25 1,87 1,87 1,87
Zdvih na otáčku Pomalá L 0,21 0,42 0,83 1,04 2,08 0,42 0,42 0,83 1,67 0,42 0,83 0,42 0,83 0,42 0,63 0,63 0,625
Převodový poměr Rychlá H 6:1 6:1 6:1 6:1 6:1 6:1 6:1 6:1 6:1 8:1 8:1 8:1 8:1 8:1 10,67:1 10,67:1 10,67:1
Převodový poměr Pomalá L 24:1 24:1 24:1 24:1 24:1 24:1 24:1 24:1 24:1 24:1 24:1 24:1 24:1 24:1 32:1 32:1 32:1
Účinnost / (%) **
 Rychlá H 68 68 68 68 68 68 68 68 68 65 65 65 65 65 68 68 70
Účinnost / (%) **
 Pomalá L 50 50 50 50 50 50 50 50 50 52 52 52 52 52 55 55 57
Účinnost převodu / (%) **
 Rychlá H 75 75 75 75 75 75 75 75 75 73 73 73 73 73 76 76 78
Účinnost převodu / (%) **
 Pomalá L 55 55 55 55 55 55 55 55 55 58 58 58 58 58 61 61 63
Maximální hnací moment / (Nm) 47 47 47 47 47 94 94 94 94 195 195 285 285 285 480 480 865



* Uvedená zdvižná síla je maximální. Skutečná zdvižná síla je v závislosti na aplikaci a to zejména na délce zdvihu, rychlosti zdvihu, provozních podmínkách, cyklech atd.

** Uvedené hodnoty účinnosti šnekového převodu jsou platné pro rozsah vstupních otáček 500-1500 ot/min

Možné kombinace převodovky C s trapézovým šroubem:

Možné kombinace průměrů zdvižné převodovky s trapézovým šroubem
C3 C5 C15 C20 C30 C50
30x6 40x7 60x12 70x12 90x16 120x10
30x12 P6 40x14 P7 60x24 70x24 P12 100x10 120x14
36x2 44x7 70x12 80x10   120x16
36x6   70x24 P12
36x12 P6

Možné kombinace převodovky C s kuličkovým šroubem:

Možné kombinace průměrů zdvižné převodovky s kuličkovým šroubem
C3 C5 C15 C20 C30 C50
2505 3205 4010 5010 6310 10020
2510 3210 4020 5020 6320
2520 3220 4040 6310 8020
2525 3240 5010 6320
2550 3260 5020
