Ložisko SRB | Bez montážních otvorů

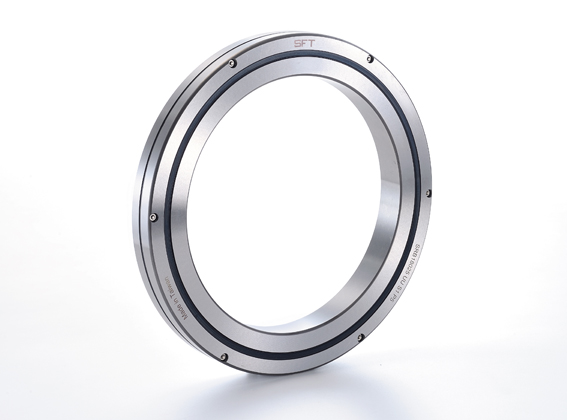

Ložisko se zkříženými válečky SRB
- Typ s děleným vnějším kroužkem
- 25 velikostí (vnitřní průměr od 20-250mm)
- Maximální statická únosnost C0: 152kN
- Maximální dynamická únosnost C: 69,2kN
Popis:
Jde o základní model ložiska se zkříženými válečky, jehož vnější kroužek je složen ze dvou dílů, zatímco vnitřní kroužek je jednodílný. Model se používá v místech, kde se vyžaduje přesnost otáčení vnitřního kroužku. Mezi hlavní použití patří otočné jednotky stolů obráběcích strojů.

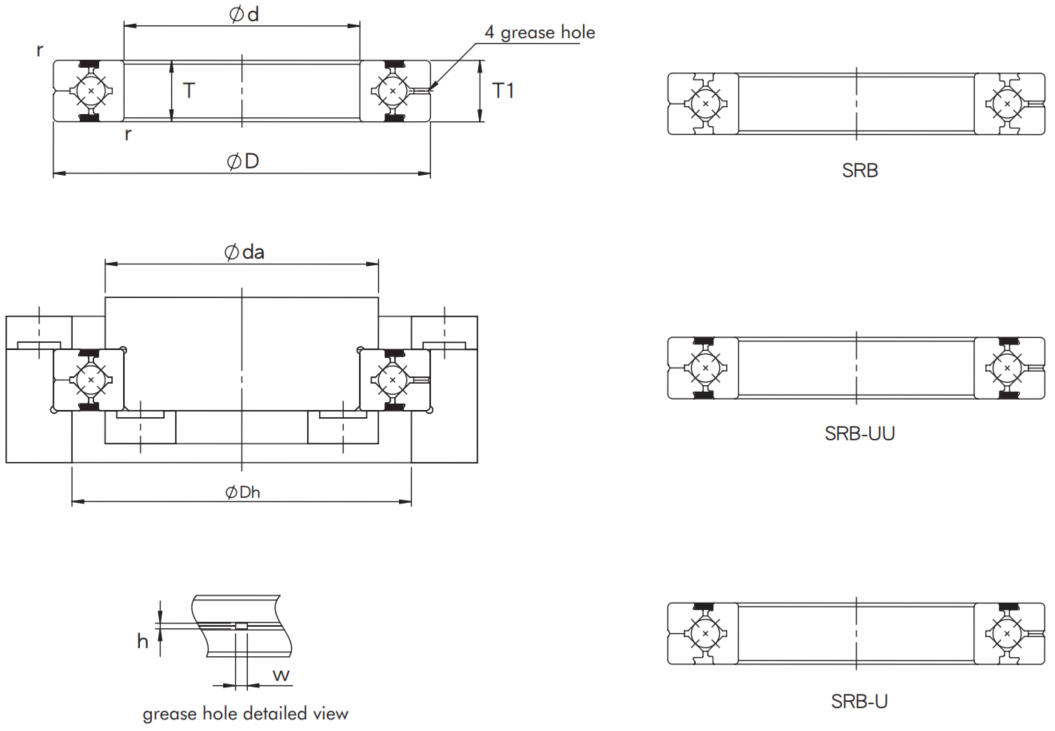

Rozměry:
| Typ | Hlavní rozměry (mm) | Únosnosti (kN) | ||||||||
| Ød | ØD | T, T1 |
w | h | r | da | Dh | C | C0 | |
| SRB2008 | 20 | 36 | 8 | 2,1 | 0,7 | 0,5 | 24 | 30 | 3,2 | 3,1 |
| SRB2508 | 25 | 41 | 8 | 2,1 | 0,7 | 0,5 | 29 | 35 | 3,6 | 3,8 |
| SRB3010 | 30 | 55 | 10 | 2,6 | 0,8 | 0,6 | 37,5 | 46,5 | 7,4 | 8,4 |
| SRB3510 | 35 | 60 | 10 | 2,6 | 0,8 | 0,6 | 41,5 | 51 | 7,6 | 9,1 |
| SRB4010 | 40 | 65 | 10 | 2,6 | 0,8 | 0,6 | 47 | 58 | 8,3 | 10,8 |
| SRB4510 | 45 | 70 | 10 | 2,6 | 0,8 | 0,6 | 51,5 | 61 | 8,6 | 11,1 |
| SRB5013 | 50 | 80 | 13 | 2,6 | 1,5 | 0,6 | 57 | 72,5 | 16,6 | 20,7 |
| SRB6013 | 60 | 90 | 13 | 2,6 | 1,5 | 0,6 | 67,5 | 82,5 | 18 | 24,1 |
| SRB7013 | 70 | 100 | 13 | 2,6 | 1,5 | 0,6 | 78,5 | 91,5 | 19,5 | 27,9 |
| SRB8016 | 80 | 120 | 16 | 3,1 | 1,5 | 0,8 | 91,5 | 110 | 30 | 42 |
| SRB9016 | 90 | 130 | 16 | 3,1 | 1,5 | 1,0 | 98,8 | 117 | 31,3 | 45,1 |
| SRB10016 | 100 | 140 | 16 | 3,6 | 1,5 | 1,0 | 110 | 128 | 31,8 | 48,8 |
| SRB10020 | 100 | 150 | 20 | 3,6 | 1,5 | 1,0 | 117 | 132 | 33 | 51 |
| SRB11012 | 110 | 135 | 12 | 2,6 | 0,8 | 0,6 | 118 | 126 | 12,6 | 24 |
| SRB11015 | 110 | 145 | 15 | 3,6 | 1,5 | 0,6 | 123 | 135 | 23,8 | 41,8 |
| SRB11020 | 110 | 160 | 20 | 3,6 | 1,5 | 1,0 | 121 | 139 | 34 | 54 |
| SRB12016 | 120 | 150 | 16 | 3,6 | 1,5 | 0,8 | 128 | 140 | 24,3 | 43,4 |
| SRB12025 | 120 | 180 | 25 | 3,6 | 2,1 | 1,5 | 134 | 163 | 66,8 | 100,2 |
| SRB13015 | 130 | 160 | 15 | 3,6 | 1,5 | 0,8 | 136 | 151 | 25 | 46,9 |
| SRB13025 | 130 | 190 | 25 | 3,6 | 2,1 | 1,2 | 144 | 173 | 69,7 | 107,3 |
| SRB14016 | 140 | 175 | 16 | 2,6 | 1,5 | 0,8 | 148 | 163 | 26 | 50,3 |
| SRB14025 | 140 | 200 | 25 | 3,6 | 2,1 | 1,2 | 155 | 184 | 74,7 | 121 |
| SRB15013 | 150 | 180 | 13 | 2,6 | 1,5 | 0,5 | 158 | 171 | 27,1 | 53,7 |
| SRB15025 | 150 | 210 | 25 | 3,6 | 2,1 | 1,2 | 165 | 193 | 76,5 | 128 |
| SRB15030 | 150 | 230 | 30 | 4,6 | 3,1 | 1,5 | 174 | 210 | 100 | 156 |
| SRB16025 | 160 | 220 | 25 | 3,6 | 2,1 | 1,2 | 172 | 205 | 81,6 | 135 |
| SRB17020 | 170 | 220 | 20 | 3,6 | 1,5 | 1,2 | 185 | 197 | 29,2 | 62 |
| SRB18025 | 180 | 240 | 25 | 3,6 | 1,8 | 1,2 | 196 | 224 | 84,3 | 143 |
| SRB19025 | 190 | 240 | 25 | 3,6 | 1,5 | 0,8 | 203 | 221 | 41,8 | 82,7 |
| SRB20025 | 200 | 260 | 25 | 3,6 | 1,8 | 1,8 | 214 | 246 | 84,1 | 157 |
| SRB20030 | 200 | 280 | 30 | 4,6 | 2,8 | 1,8 | 222 | 257 | 113 | 202 |
| SRB20035 | 200 | 295 | 35 | 5,1 | 2,8 | 1,8 | 224 | 271 | 151 | 251 |
| SRB22025 | 220 | 280 | 25 | 3,6 | 1,8 | 1,8 | 236 | 264 | 92,1 | 173 |
| SRB24025 | 240 | 300 | 25 | 3,6 | 1,8 | 2,2 | 255 | 282 | 68,4 | 146 |
| SRB25025 | 250 | 310 | 25 | 3,6 | 1,8 | 2,2 | 264 | 291 | 69,2 | 152 |
Nomenklatura značení: SRB 20030 UU S1 P2
| SRB |
20030 | UU | S1 | P2 |
| 1. | 2. | 3. | 4. | 5. |
| Typ | Velikost | Těsnění | Předpětí / vůle | Přesnost |
1 - Typ
2 - Velikost
3 - Těsnění
- bez označení ... bez těsnění
- UU ... těsnění na obou stranách
- U ... tesnění pouze na jedné straně
4 - Předpětí / vůle
- S1 ... s předpětím
- C1 ... s vůlí
Pozn.: více informací ZDE
5 - Přesnost
- bez označení ... normální třída přesnosti (třída 0)
- P5 ... přesnost otáčení třídy 5
- PS5 ... přesnost otáčení třídy 5 + přesnost rozměrů třídy 5
- P4 ... přesnost otáčení třídy 4
- PS4 ... přesnost otáčení třídy 4 + přesnost rozměrů třídy 4
- P2 ... přesnost otáčení třídy 2
- PS2 ... přesnost otáčení třídy 2 + přesnost rozměrů třídy 2
Pozn.: více informací ZDE
