WRZ 10

csm Icon Made in Germany 2014 10 17 98fc6f88fe

GRIP logo

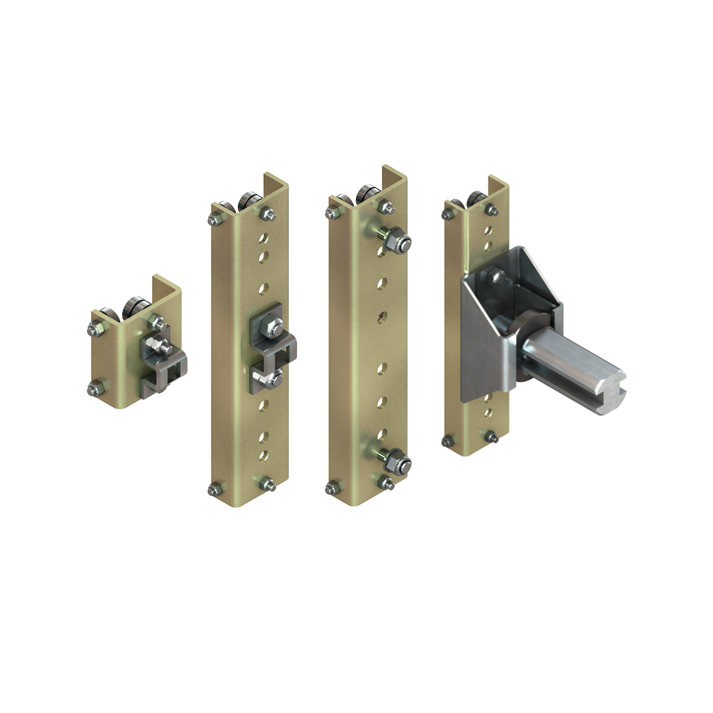

  • Válečkový vozík pro použití na VariVent® (stoupací pohon), trubkový motor a koncové vedení v kombinaci s vodicím profilem WRZ 01 a/nebo WRZ 02.

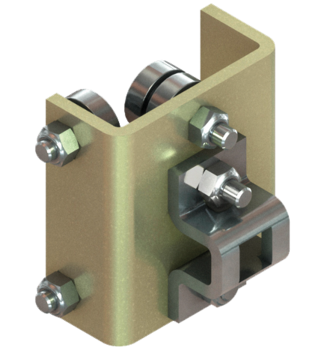

  • Válečkový vozík WRZ 10.0111 pro trubkový motor RMA 20.0512.

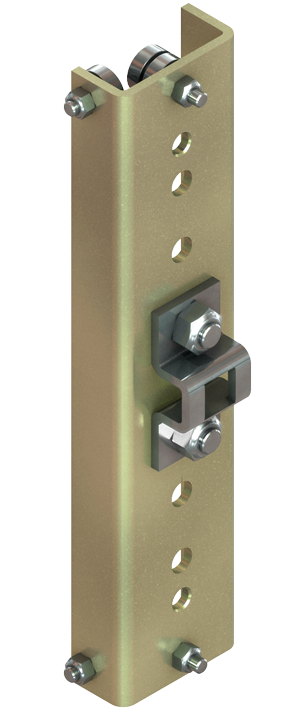

  • Válečkový vozík WRZ 10.0122 pro trubkový motor RMA 20.1212.

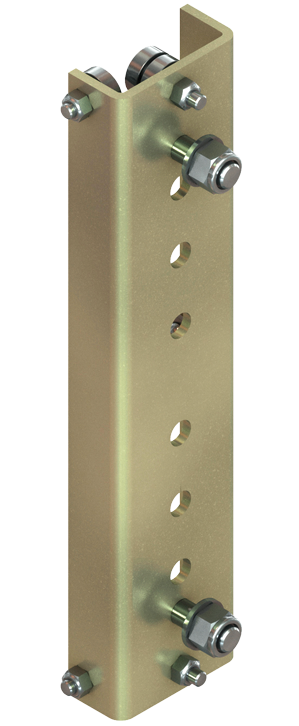

  • Válečkový vozík WRZ 10.0120 k vedení pohonné jednotky EWA na VariVent® TC/BC, včetně dvou šroubů (jsou potřeba dva).

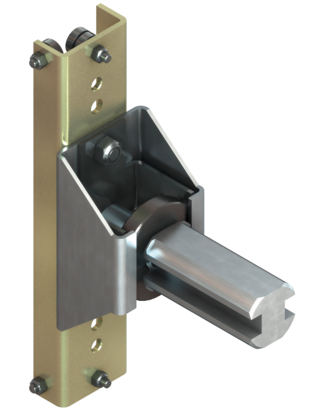

  • WRZ 10.4020: Koncové vedení pro VariVent® TFD, dodává se již namontované na válečkovém vozíku WRZ 10.0120.

Válečkový vozík // WRZ 10


Provedení:

WRZ 10.0111WRZ 10.0120WRZ 10.0122WRZ 10.4021

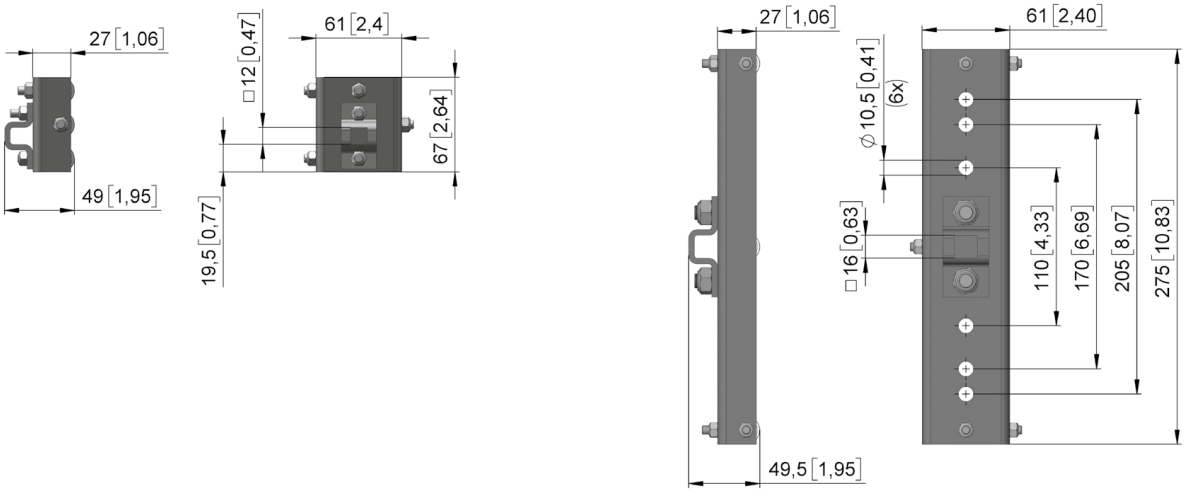

            WRZ 10.0111                                                                                                      WRZ 10.0122

nakres1

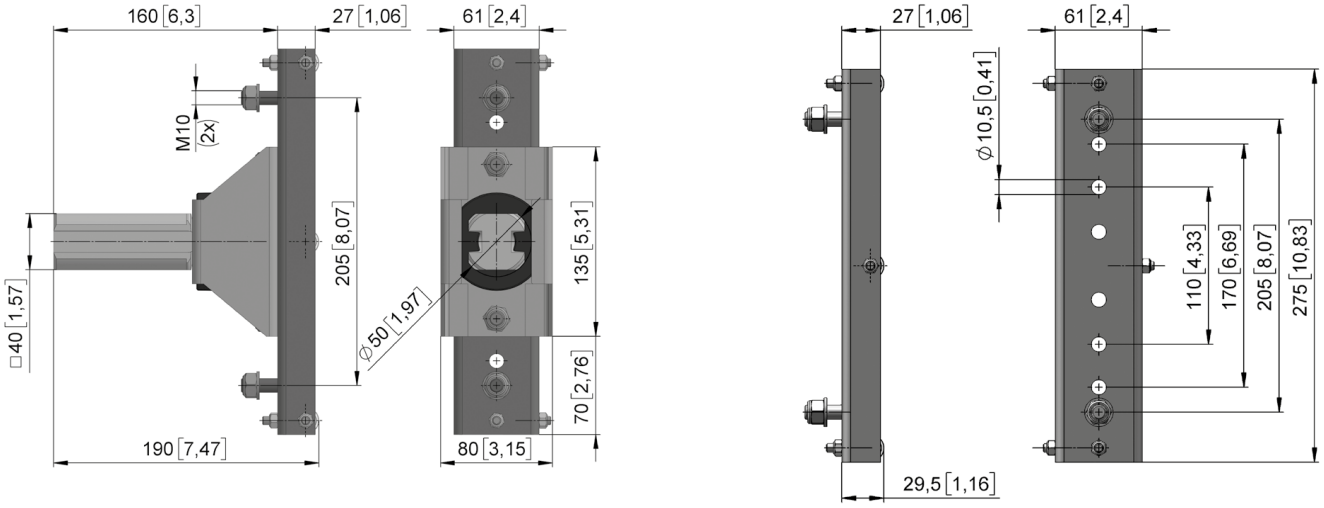

             WRZ 10.4020                                                                                                      WRZ 10.0120

nakres2


Verze Typ č. m
(kg)
WRZ 10.0111 81810.0111 0,4
WRZ 10.0120 81810.0120 1,0
WRZ 10.0122 81810.0122 1,1
WRZ 10.4020 81810.4020.4721 1,8

 lock logohandantrieb

Aplikace

Platformy pro údržbu a servis | Flexibilně stavitelné pracoviště | Různé úlohy manuálního polohování


Icons arbeitsbuehne enIcons dacharbeitsbuehne enIcons flexible Arbeitsplaetze enIcons antriebsloesungen en





MOBILNÍ PLOŠINY PRO ÚDRŽBU V AUTOMOBILOVÉM PRŮMYSLU

Zákazník: HYMER CARAVAN


Údržbářská plošina je něco, co by mělo výrazně usnadnit montáž obytných vozů, protože může pomoci optimalizovat související operace. A to i ve velmi stísněných prostorách. Po analýze provedené odborníky ze společnosti LOCK přímo na místě byla vybrána jednotka pro ruční nastavení výšky, která po mechanickém propojení a v závislosti na typu vozidla umožňuje dosáhnout správné pracovní výšky. Integrovaný přístup využívá vlečné schodiště, čímž se dosáhne prostorově úsporného designu. Kromě výrazného zlepšení ergonomie zajišťuje tato aplikace snížení chybovosti a v konečném důsledku zvýšení efektivity o přibližně 15 %.

csm Arbeitsbuehne Hymer Caravan a2008636f2




















STACIONÁRNÍ STŘEŠNÍ PLOŠINA V ŽELEZNIČNÍM SEKTORU

Zákazník: PFAFF


Při stavbě střešních plošin se téměř vždy používají pohony LOCK. Jejich úkolem je boční nastavení horních roštů. Posouvají plošinu bočně k vlaku s pozitivním uložením. Díky tomu je práce na trakčním vedení a v horní části vlaku ergonomická a bez rizika. Boční nastavení je možné pomocí ozubených převodovek LOCK.

csm Pfaff Verkehrstechnik SBB Puenten 766ae7d23c


















MOBILNÍ PLOŠINA PRO ÚDRŽBU V SEKTORU DOPRAVY

Zákazník: HAŠIČI


Tato aplikace vytvořila mechanické spojení mezi jednotlivými převodovkami LOCK s ozubeným hřebenem a pastorkem. Výška plošiny pro údržbu se nastavuje ručně. Díky samosvorné funkci převodovek LOCK vzniklo pro zákazníka bezpečné, udržitelné a prakticky bezúdržbové řešení.

csm Arbeitsplattform Hymer Feuerweh 3fcf16eaa5




















MOBILNÍ PLOŠINA V MĚSTSKÉ AUTOBUSOVÉ DOPRAVĚ

Zákazník: OVB


Údržbové plošiny společnosti Offenbacher Verkehrsbetriebe (OVB) slouží k provádění údržby pantografů jejích elektrobusů. Jakmile je jedna z těchto plošin na místě, mohou být osoby a zařízení zvednuty do výšky až 3,9 metru. Střecha autobusu je pak přístupná pomocí tlačných jednotek, což umožňuje provádět údržbářské práce.

Arbeitsplattform Verkehrsbetriebe
