SSPK(T)-AM/SSPK(T)S-AM | Lehká řada

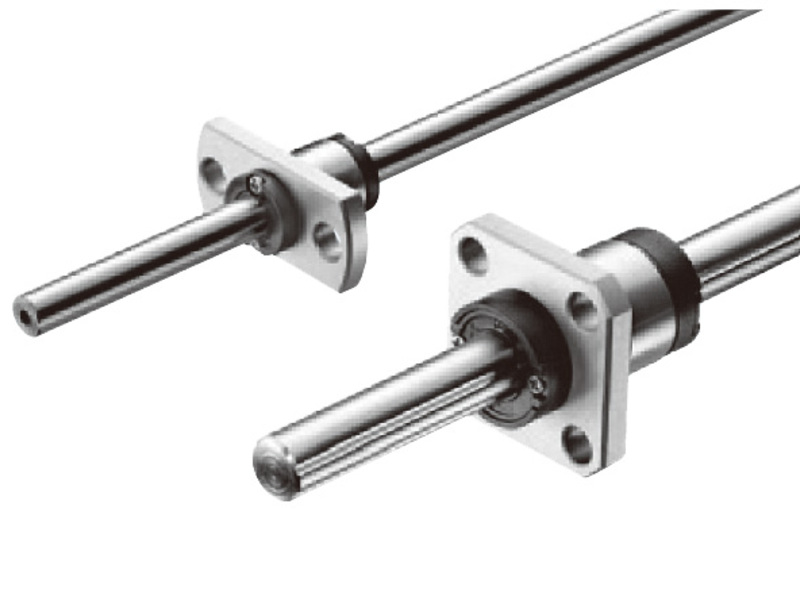

Momentová hřídel s válcovou maticí SSPK(T)-AM/SSPK(T)S-AM
Velikost: 6-10mm (průměr hřídel)
Typ matice: Lehká kompaktní přírubová
Materiálové provedení: Ocelové (SSPK-AM/SSPT-AM) / Nerezové (SSPKS-AM/SSPTS-AM)
Hřídel: Plná (standard) nebo dutá
Statická únosnost: C0: 438 - 2870 N / Dynamická únosnost: C: 314 - 2270 N
Momentová únosnost: MP: 0,59 - 7,84 Nm / MY: 1,03 - 9,53 Nm
Dynamický kroutící moment: Ct: 0,72 - 12,4 Nm / C0t: 1,00 - 19,4 Nm
Příklad značení:
SSPK 10 AM - 2 - T1 - 400 - P / CU (viz níže)

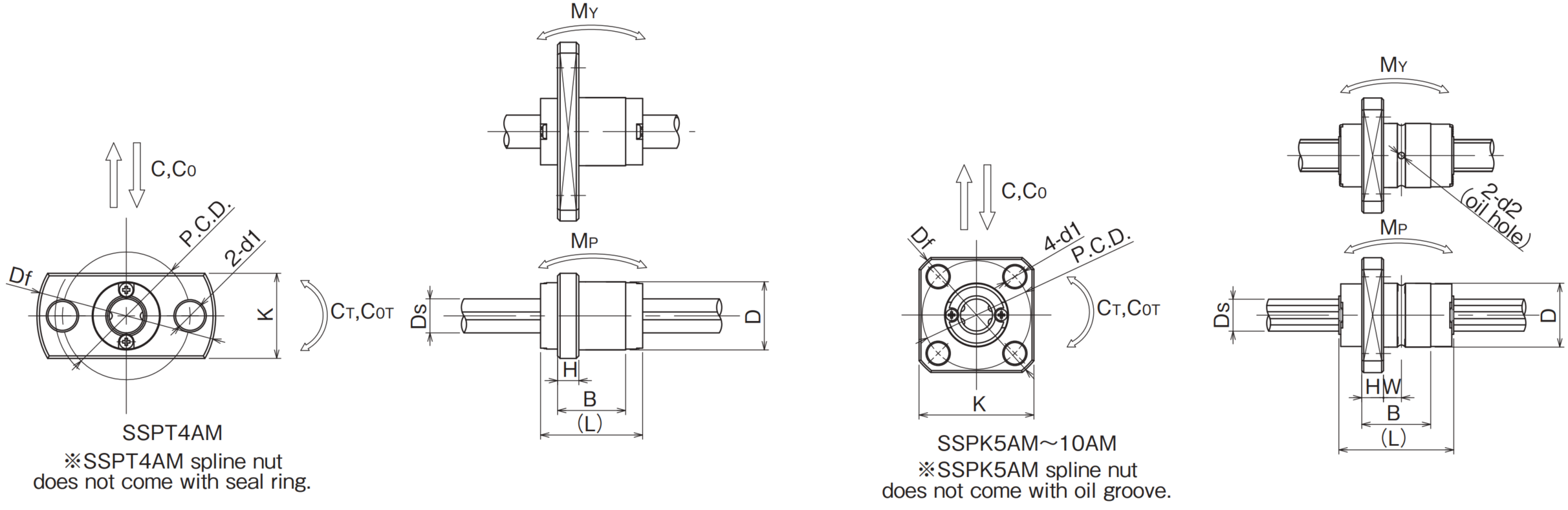

Rozměry:
| Typ / Provedení | Základní rozměry (mm) | Hmotnost | Velikost |
||||||||||||
| Matice | Hřídel | ||||||||||||||
| Standardní | Nerezové | D |
L | B | Df | K | H | P.C.D. |
d1 |
W | d2 | Ds | kg | kg/m | |
| SSPT 4AM | SSPTS 4AM | 8 | 12 | 8 | 21 | 10 | 2,5 | 15 | 3,4 | - | - | 4 | 5,0 | 9,7 | 4AM |
| SSPK 5AM | SSPKS 5AM | 10 | 18 | 10,8 | 23 | 18 | 3,4 | 17 | 3,4 | 2,8 | 1 | 5 | 10,7 | 14,9 | 5AM |
| SSPK 6AM | SSPKS 6AM | 12 | 21 | 13 | 25 | 20 | 3 | 19 | 3,4 | 3,5 | 1 | 6 | 14,7 | 21,6 | 6AM |
| SSPK 8AM | SSPKS 8AM | 15 | 25 | 14,9 | 28 | 22 | 3,95 | 22 | 3,4 | 3,5 | 1,2 | 8 | 23,9 | 38,4 | 8AM |
| SSPK 10AM | SSPKS 10AM | 19 | 30 | 18 | 36 | 28 | 4 | 28 | 4,5 | 5 | 1,5 | 10 | 44,0 | 59,8 | 10AM |
Únosnosti:
| Typ / Provedení | Přenos kroutícího momentu (Nm) | Silové zatížení (N) | Momentové zatížení (Nm) | ||||
| Standardní | Nerezové | CT (dyn) |
C0T (stat) | C (dyn) | C0 (stat) | MP (MP2) |
MY (MY2) |
| SSPT 4AM | SSPTS 4AM | 0,72 | 1,00 | 314 | 438 | 0,59 (3,36) | 1,03 (5,82) |
| SSPK 5AM | SSPKS 5AM | 2,33 | 4,05 | 825 | 1160 | 2,10 (13,4) | 2,56 (16,3) |
| SSPK 6AM | SSPKS 6AM | 2,95 | 5,27 | 890 | 1290 | 2,55 (16,5) | 3,11 (20,1) |
| SSPK 8AM | SSPKS 8AM | 5,85 | 9,83 | 1330 | 1810 | 4,11 (27,8) | 5,00 (33,8) |
| SSPK 10AM | SSPKS 10AM | 12,4 | 19,4 | 2270 | 2870 | 7,84 (52,5) | 9,53 (63,9) |
Nomenklatura značení: SSPK 10 AM - 2 - T1 - 400 - P / CU
| SSPK |
10 | AM | 2 | T1 | 400 | P | CU |
| 1. | 2. | 3. | 4. | 5. | 6. | 7. | 8. |
| Typ | Velikost | Provedení | Počet matic | Předpětí | Délka hřídele | Třída přesnosti | Speciální požadavek |
1,3 - Typ
- SSPT - AM / SSPK - AM ... standardní
- SSPTS - AM / SSPKS - AM ... nerezový
2 - Velikost (nominální průměr)
- 4 / 5 / 6 / 8 / 10
4 - Počet matic na jedné hřídeli
5 - Předpětí
- bez označení ... standard
- T1 ... lehké předpětí
6 - Délka hřídele
7 - Třída přesnosti
- bez označení ... vysoká (standard)
- P ... precizní
8 - Speciální požadavek
- bez označení ... bez speciálního provedení (standard)
- CU ... dle požadavku zákazníka (např. dle výkresové dokumentace)
