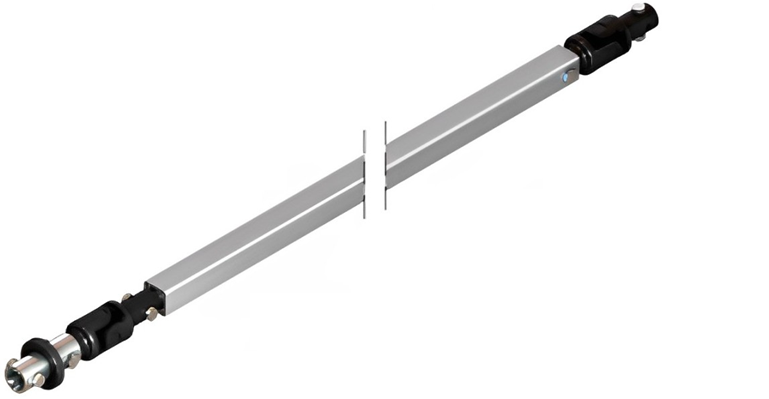

GKT 04
- Teleskopická spojka pro přenos hnacích momentů u velkých navíjecích systémů VariVent®.
- Pro použití s proměnným axiálním posunem mezi výstupním hřídelem motorového pohonu/manuálního pohonu a navíjecím hřídelem.
- Hladké a tiché nastavení délky pomocí vysoce výkonných válečků, obdélníková hliníková trubka 40 x 40 mm se 2 ocelovými univerzálními klouby, plastový distanční válec pro zajištění správné vzdálenosti od budovy.
- Verze "32" s vnějším adaptérem pro ocelovou navíjecí trubku 32 x 1,5 mm // Verze "47" s vnitřním adaptérem pro hliníkovou navíjecí trubku 50 x 1,5 mm.
- Všechny díly jsou nerezové, tj. nerezavějící.

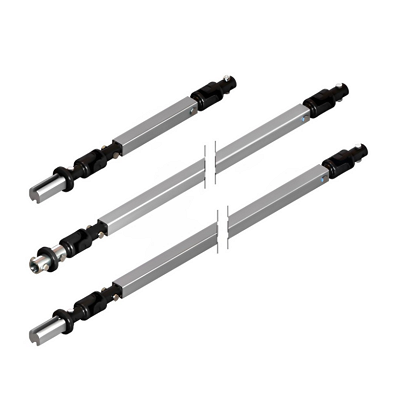

Teleskopická spojka GKT 04
Provedení:

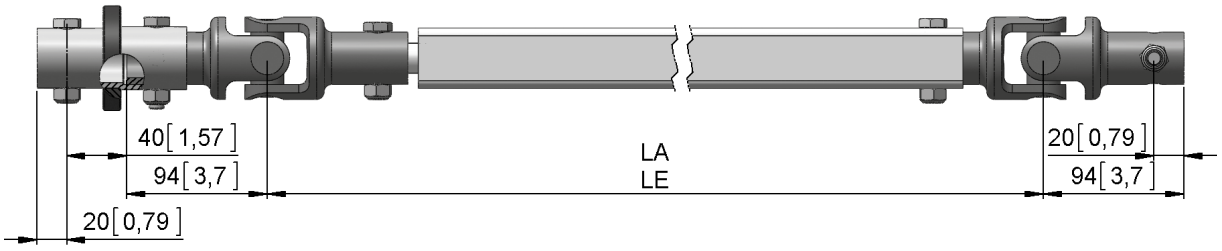

GKT 04.2332

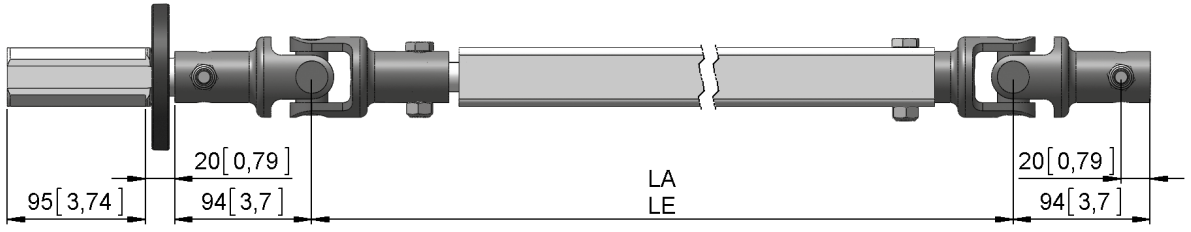

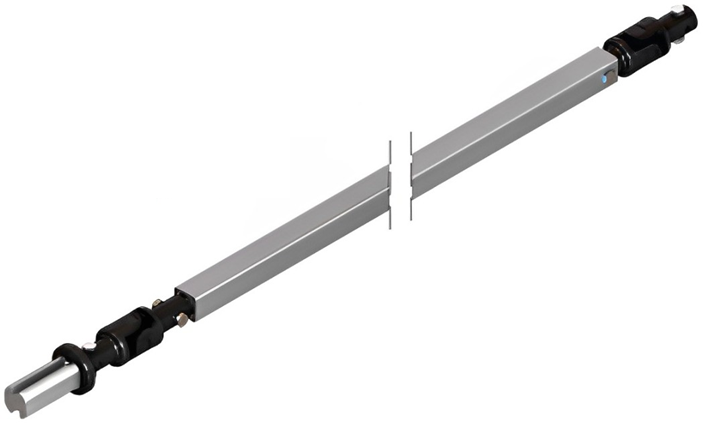

GKT 04.2347
| Adapter 32 | Adapter 47 |
| Verze | Typ č. | Typ č. | HL | LA | LE | Trubka ø | m |
| (m) | (mm) | (mm) | (mm) | (kg) | |||
| GKT 04.2332 | 20942.0123.32 | - | 2,30 | 2 000 | 1 550 | 32 x 1,5 | 6,0 |
| GKT 04.2732 | 20942.0127.32 | - | 2,70 | 2 400 | 1 950 | 32 x 1,5 | 6,6 |
| GKT 04.3632 | 20942.0136.32 | - | 3,60 | 2 900 | 2 000 | 32 x 1,5 | 8,0 |

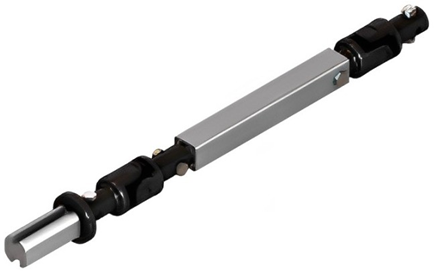

| GKT 04.0447 | - | 20942.0104.4721 | 0,40 | 485 | 435 | 50 x 1,5 | 3,9 |
| GKT 04.2347 | - | 20942.0123.4721 | 2,30 | 2 000 | 1 550 | 50 x 1,5 | 6,6 |
| GKT 04.2747 | - | 20942.0127.4721 | 2,70 | 2 400 | 1 950 | 50 x 1,5 | 6,8 |
Platformy pro údržbu a servis | Flexibilně stavitelné pracoviště | Různé úlohy manuálního polohování
MOBILNÍ PLOŠINY PRO ÚDRŽBU V AUTOMOBILOVÉM PRŮMYSLU
Zákazník: HYMER CARAVAN
Údržbářská plošina je něco, co by mělo výrazně usnadnit montáž obytných vozů, protože může pomoci optimalizovat související operace. A to i ve velmi stísněných prostorách. Po analýze provedené odborníky ze společnosti LOCK přímo na místě byla vybrána jednotka pro ruční nastavení výšky, která po mechanickém propojení a v závislosti na typu vozidla umožňuje dosáhnout správné pracovní výšky. Integrovaný přístup využívá vlečné schodiště, čímž se dosáhne prostorově úsporného designu. Kromě výrazného zlepšení ergonomie zajišťuje tato aplikace snížení chybovosti a v konečném důsledku zvýšení efektivity o přibližně 15 %.
STACIONÁRNÍ STŘEŠNÍ PLOŠINA V ŽELEZNIČNÍM SEKTORU
Zákazník: PFAFF
Při stavbě střešních plošin se téměř vždy používají pohony LOCK. Jejich úkolem je boční nastavení horních roštů. Posouvají plošinu bočně k vlaku s pozitivním uložením. Díky tomu je práce na trakčním vedení a v horní části vlaku ergonomická a bez rizika. Boční nastavení je možné pomocí ozubených převodovek LOCK.
MOBILNÍ PLOŠINA PRO ÚDRŽBU V SEKTORU DOPRAVY
Zákazník: HAŠIČI
Tato aplikace vytvořila mechanické spojení mezi jednotlivými převodovkami LOCK s ozubeným hřebenem a pastorkem. Výška plošiny pro údržbu se nastavuje ručně. Díky samosvorné funkci převodovek LOCK vzniklo pro zákazníka bezpečné, udržitelné a prakticky bezúdržbové řešení.
MOBILNÍ PLOŠINA V MĚSTSKÉ AUTOBUSOVÉ DOPRAVĚ
Zákazník: OVB
Údržbové plošiny společnosti Offenbacher Verkehrsbetriebe (OVB) slouží k provádění údržby pantografů jejích elektrobusů. Jakmile je jedna z těchto plošin na místě, mohou být osoby a zařízení zvednuty do výšky až 3,9 metru. Střecha autobusu je pak přístupná pomocí tlačných jednotek, což umožňuje provádět údržbářské práce.
