SPR | Matice s integrovaným ložiskem

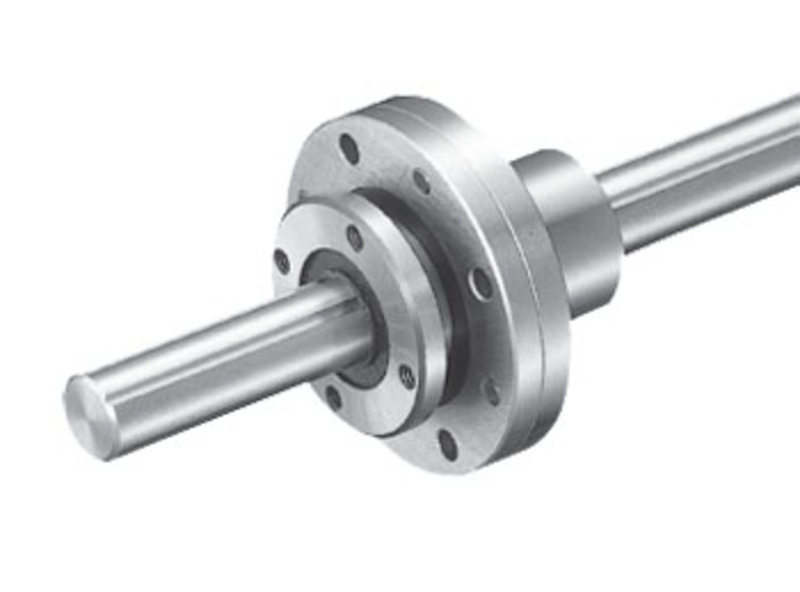

Momentová hřídel s maticí s integrovaným ložiskem SPR

Velikost: 6-60mm (průměr hřídel)
Typ matice: S ložiskem se zkříženými válečky
Materiálové provedení: Ocelové (SPR)
Hřídel: Plná (standard) nebo dutá

Statická únosnost: C0: 2,28 - 127 kN / Dynamická únosnost: C: 1,22 - 58,0 kN
Momentová únosnost: Mo: 5,1 - 1300 Nm
Dynamický kroutící moment: Ct: 1,5 - 2100 Nm / C0t: 2,4 - 4800 Nm

Příklad značení:
SPR 25 - 2 - T1 - 436 / CU (viz níže)

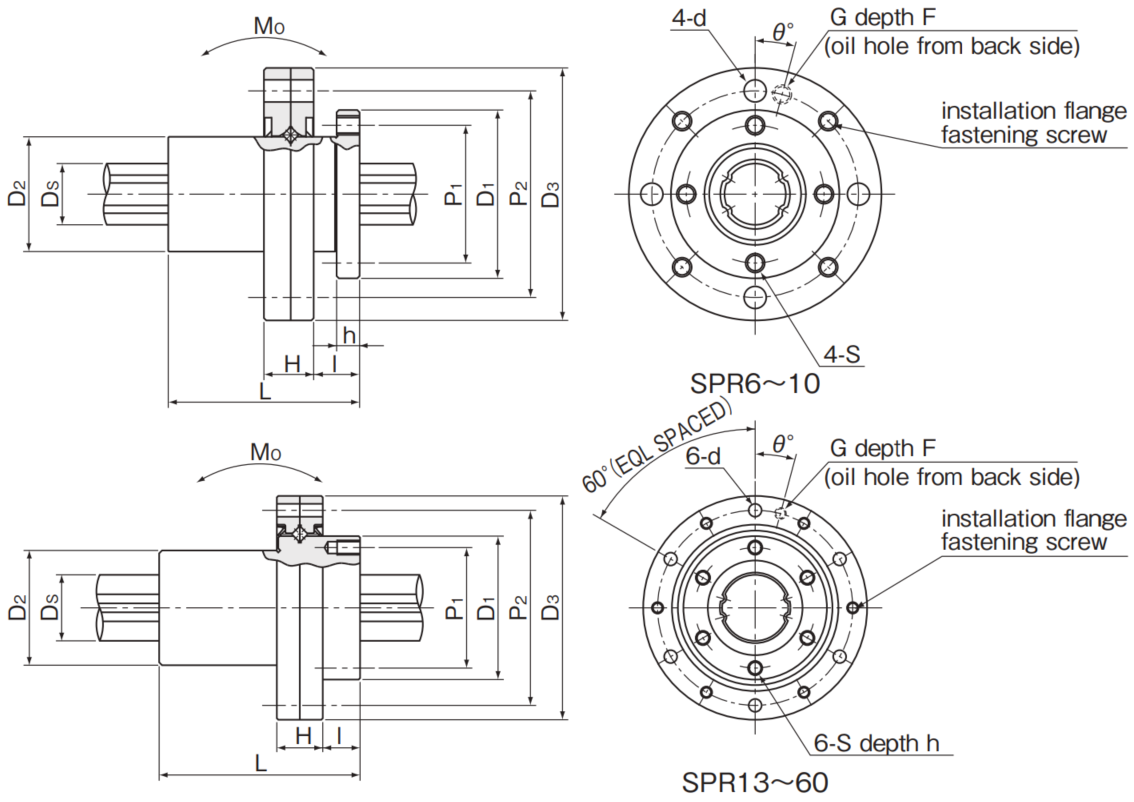

spr nakres

Rozměry:

Typ / Provedení	Základní rozměry (mm)						Základní rozměry ložiska se zkříženými válečky (mm)								Průměr hřídele
Typ / Provedení	D1	D2	L	P1	S	h	I	H	D3	P2	d	G	F	θ	Ds
SPR 6	20	13	25	16	M2	2,5	5	6,5	30	24	2,4	M3	2,6	20°	6
SPR 8	22	15	25	18	M2,5	3	6	6,5	33	27	2,9	M3	2,6	20°	8
SPR 10	27	19	33	22	M3	4	8	7	40	33	3,4	M3	2,8	20°	10
SPR 13	29	24	36	24	M3	5	8	9	50	42	3,4	M3	3,6	15°	13
SPR 16	36	31	50	30	M4	6	10	11	60	50	4,5	M3	4,4	15°	16
SPR 20A	44	35	63	38	M4	7	12	13	72	62	4,5	M6x0,75	5,2	15°	20
SPR 25A	55	42	71	47	M5	8	13	16	82	72	4,5	M6x0,75	6,4	15°	25
SPR 30A	61	47	80	52	M6	10	17	17	100	86	6,6	M6x0,75	6,8	15°	30
SPR 40A	76	64	100	66	M6	10	23	20	120	104	9	M6x0,75	8	15°	40
SPR 50A	92	80	125	80	M8	13	24	22	134	118	9	M6x0,75	8,8	15°	50
SPR 60A	107	90	140	95	M8	13	25	25	155	137	9	M6x0,75	10	15°	60

SPR 20	40	34	60	34	M4	7	12	13	66	56	4,5	M6x0,75	5,2	15°	18,2
SPR 25	50	40	70	42	M5	8	13	16	78	68	4,5	M6x0,75	6,4	15°	23
SPR 30	61	47	80	52	M6	10	17	17	100	86	6,6	M6x0,75	6,8	15°	28
SPR 40	76	62	100	64	M6	10	23	20	120	104	9	M6x0,75	8	15°	37,4
SPR 50	88	75	112	77	M8	13	24	22	130	114	9	M6x0,75	8,8	15°	47
SPR 60	102	90	127	90	M8	13	25	25	150	132	9	M6x0,75	10	15°	56,5

Únosnosti:

unosnosti

Typ / Provedení	Momentová hřídel				Ložisko se zkříženými válečky			Momentové zatížení (Nm)
	Přenos kroutícího momentu (Nm)		Silové zatížení (kN)		Silové zatížení (kN)		Maximální otáčky	Momentové zatížení (Nm)
	C_T (dyn)	C_0T (stat)	C (dyn)	C₀ (stat)	C_R (dyn)	C_0R (stat)	Maximální otáčky	M₀
SPR 6	1,5	2,4	1,22	2,28	0,6	0,5	2940	5,1
SPR 8	2,1	3,7	1,45	2,87	1,2	1,10	2580	7,4
SPR 10	4,4	8,2	2,73	5,07	2,4	2,45	2060	18,0
SPR 13	21	39,2	2,67	4,89	2,9	3,70	1350	13,7
SPR 16	60	110	6,12	11,2	5,6	6,70	1080	46
SPR 20A	105	194	8,9	16,3	6,55	8,79	890	110
SPR 25A	189	346	12,8	23,4	9,63	12,7	700	171
SPR 30A	307	439	18,6	23,2	11,8	17,1	640	181
SPR 40A	674	934	30,8	37,5	23,0	32,3	510	358
SPR 50A	1290	2950	40,3	64,9	27,8	44,0	430	690
SPR 60A	1570	2620	47,7	79,5	29,0	48,8	370	881

SPR 20	83	133	7,84	11,3	5,90	7,35	980	63
SPR 25	162	239	12,3	16,1	9,11	11,5	770	104
SPR 30	289	412	18,6	23,2	11,8	17,1	640	181
SPR 40	637	882	30,8	37,5	23,0	32,3	510	358
SPR 50	1390	3180	46,1	74,2	27,2	42,1	450	696
SPR 60	2100	4800	58,0	127	26,5	42,6	400	1300
