WRA 50 | WRA 63
- Adaptér trubkového motoru jako připojení od RMA k navíjecímu hřídeli a/nebo hnacímu hřídeli.
- WRA 50 pro spojení RMA 20.05 s navíjecím hřídelem.
- WRA 63 pro spojení RMA 20.12 s hřídelem vinutí.
- Dodávka včetně šroubů a pojistných matic.

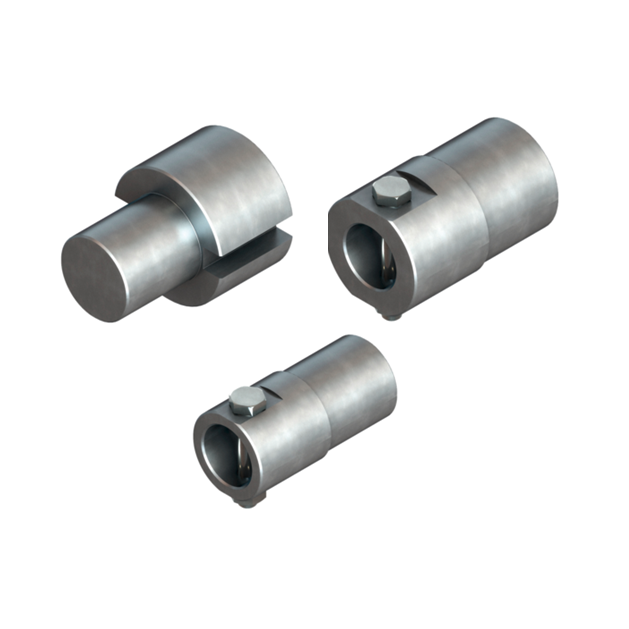

Adaptéry trubkového motoru WRA 50 | WRA 63
Provedení:

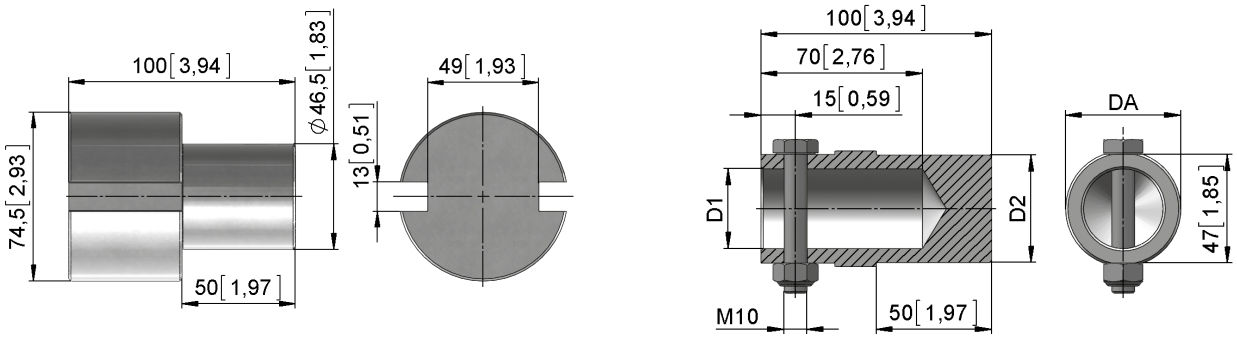

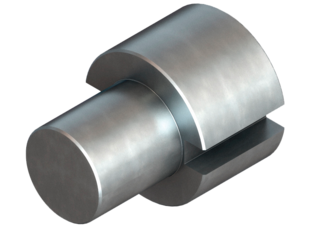

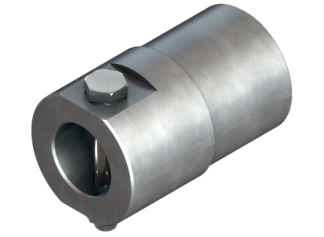

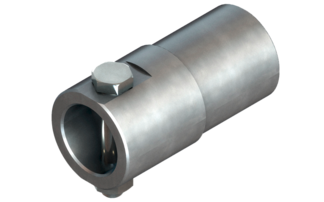

WRA 50.01 WRA 50.02 // WRA 63.02
| Verze | Typ č. | D1 | D2 | DA | Info | m |
| (mm) | (mm) | (mm) | (kg) | |||
| WRA 50.0175 | 20998.5001.75 | - | - | - | RMA 20.05 // Tube ø 78 x 1,5 mm | 0,8 |
| WRA 50.0222 | 20998.5002.22 | 22,5 | 46,5 | 50 | RMA 20.05 // Tube ø 22 x 2 mm | 0,5 |
| WRA 50.0232 | 20998.5002.32 | 32,5 | 46,5 | 50 | RMA 20.05 // Tube ø 32 x 1,5 mm | 0,4 |
| WRA 50.0234 | 20998.5002.34 | 34,5 | 46,5 | 50 | RMA 20.05 // Tube 1" | 0,4 |
| WRA 63.0222 | 20998.6302.22 | 22,5 | 59,5 | 63 | RMA 20.12 // Tube ø 22 x 2 mm | 0,7 |
| WRA 63.0232 | 20998.6302.32 | 32,5 | 59,5 | 63 | RMA 20.12 // Tube ø 32 x 1,5 mm | 0,7 |
| WRA 63.0234 | 20998.6302.34 | 34,5 | 59,5 | 63 | RMA 20.12 // Tube 1" | 0,7 |
