C - V verze

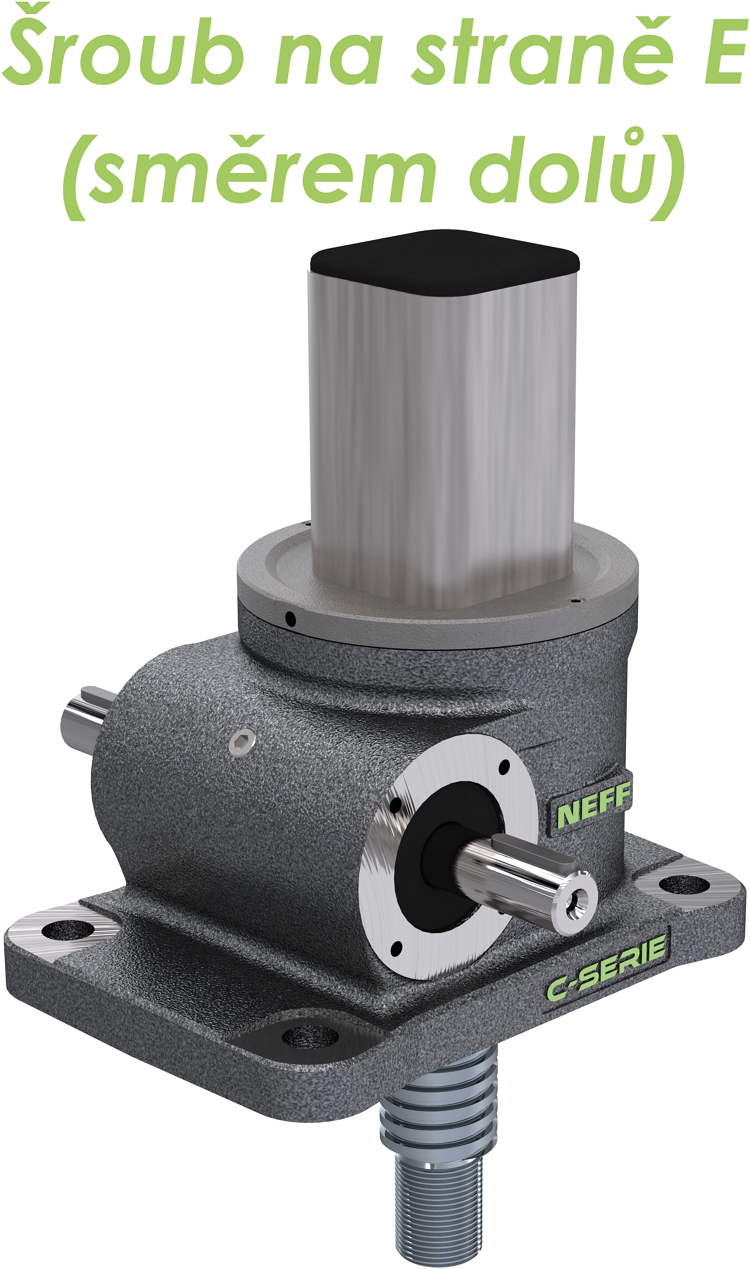

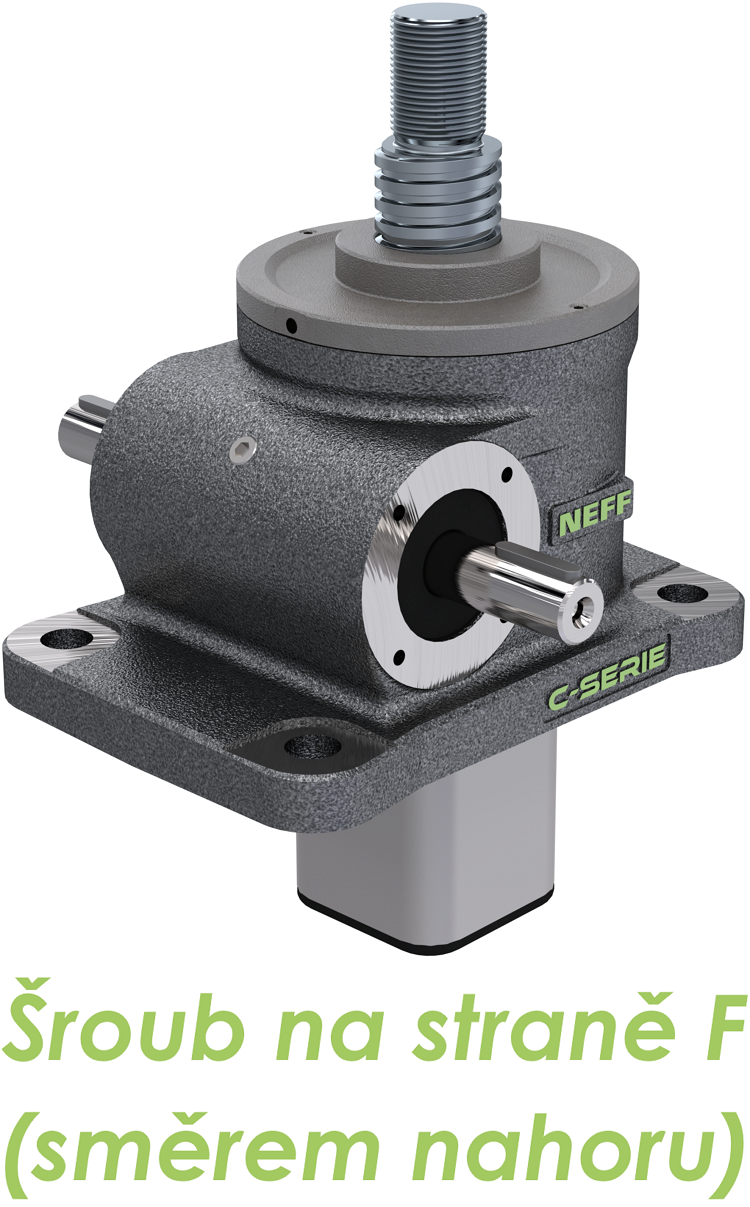

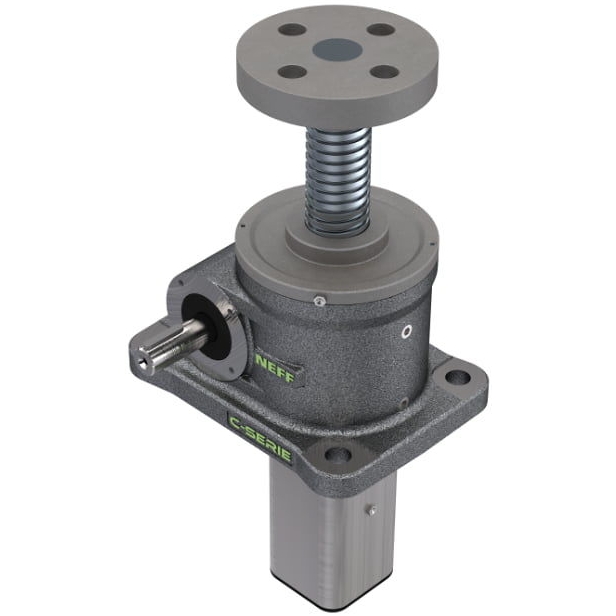

Zdvižná převodovky C série verze V
- matice v převodovce rotuje a šroub vykonává lineární pohyb
- šroub zajištěn proti pootočení pomocí integrované kostky v krycím tubusu
- krycí tubus čtvercové průřezu
- Klasický design převodové skříně
- Šnekové soukolí
- 6 velikosti s trapézovým šroubem: C3 / C5 / C15 / C20 / C30 / C50
- 6 velikosti s kuličkovým šroubem KGS: C3 / C5 / C15 / C20 / C30 / C50
- 2 verze rychlostí ( H ... rychlá / L ... pomalá )
- Zdvižná síla od 15kN - 200kN

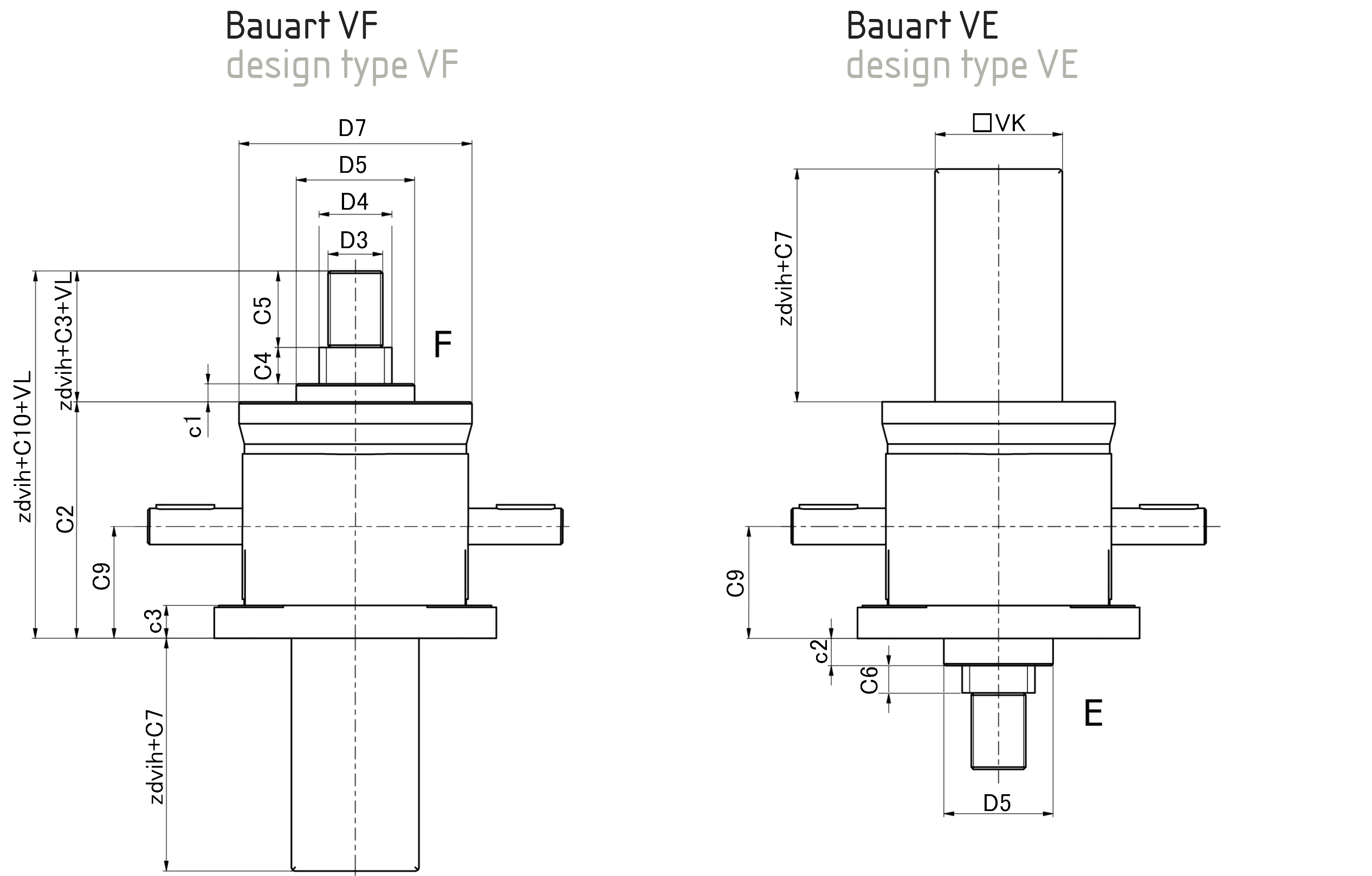

Rozměry:
Velikost | Rozměry (mm) | ||||||||||||||||||
A1 | A2 | A3 | a1 | a2 | a3 | B1 | B2 | B3 | b1 | b2 | C2 | C3 | C4 | C5 | C6 | C7 | C9 | C10 | |
C 3 | 165 | 45,2 | 65 | 135 | 90 | 50 | 40 | 118 | 180 | 25 | 5 | 95,5 | 62 | 20 | 32 | 15 | 106 | 45 | 158 |
C 5 | 212 | 56,2 | 80 | 168 | 114 | 58 | 52 | 155 | 228 | 32 | 6 | 130 | 72 | 20 | 42 | 15 | 128 | 61,5 | 202 |
C 15 | 239 | 66,8 | 88 | 190 | 155 | 63,5 | 60 | 200 | 280 | 45 | 8 | 150 | 85 | 25 | 50 | 20 | 144 | 70 | 235 |
C 20 | 297 | 72,5 | 124 | 240 | 160 | 95 | 65 | 214 | 322 | 50 | 8 | 182 | 97 | 25 | 62 | 20 | 148 | 87 | 279 |
C 30 | 355 | 97 | 133 | 280 | 190 | 95 | 72 | 261 | 355 | 56 | 10 | 212 | 100 | 25 | 65 | 20 | 162 | 102 | 312 |
C 50 | 264 | 137 | 134 | 150 | 400 | 75 | 125 | 507 | 560 | 90 | 12 | 277 | 170 | 25 | 130 | 20 | 198 | 140 | 447 |
Velikost | Rozměry (mm) | |||||||||||
c1 | c2 | c3 | D1 | Ukončení šroubu D3 | Pohybový šroub D4 | D5 | D6 | D7 |
VK | |||
Trapézový | Kuličkový | Trapézový | Kuličkový | |||||||||
C 3 | 10 | 15 | 12 | 16 | M22x1,5 | M22x1,5 | 30 | 25 | 48 | 13,5 | 103 | 50x50 |
C 5 | 10 | 15 | 18 | 20 | M30x2 | M24x2 | 40 | 32 | 65 | 17 | 128 | 70x70 |
C 15 | 10 | 15 | 20 | 25 | M40x3 | M40x3 | 60 | 50 | 82 | 21 | 163 | 80x80 |
C 20 | 10 | 15 | 21 | 28 | M50x3 | M40x3 | 70 | 50 | 100 | 28 | 198 | 90x90 |
C 30 | 10 | 15 | 25 | 34 | M70x3 | M56x2 | 90 | 63 | 130 | 35 | 235 | 120x120 |
C 50 | 15 | 15 | 45 | 40 | M100x5 | M72x3 | 120 | 100 | 160 | 48 | 305 | 150x150 |
Technická data
Parametry zdvižné převodovky C s trapézovým šroubem:
Parametry zdvižné převodovky C s kuličkovým šroubem:
Možné kombinace převodovky C s trapézovým šroubem:
Možné kombinace převodovky C s kuličkovým šroubem:
Parametry zdvižné převodovky C s trapézovým šroubem:
Velikost zdvižné převodovky | C3 |
C3 | C5 | C5 | C15 | C15 | C20 | C20 | C30 | C50 | ||
Maximální zdvižná síla / (kN) * |
30 | 30 | 50 | 50 | 150 | 150 | 200 | 200 | 300 | 500 | ||
Průměr a stoupání trapézového šroubu (TGS) |
30 x 6 | 30 x 12 - P6 | 40 x 7 | 40 x 14 - P7 | 60 x 12 | 60 x 24 - P12 | 70 x 12 | 70 x 24 - P12 | 90 x 16 | 120x16 | ||
Zdvih na otáčku | Rychlá H | 1 | 2 | 1,17 | 2,33 | 1,5 | 3 | 1,5 | 3 | 1,5 | 1,5 | |
Zdvih na otáčku | Pomalá L | 0,25 | 0,50 | 0,29 | 0,58 | 0,5 | 1 | 0,5 | 1 | 0,5 | 0,5 | |
Převodový poměr | Rychlá H | 6:1 | 6:1 | 6:1 | 6:1 | 8:1 | 8:1 | 8:1 | 8:1 | 10,67:1 | 10,67:1 | |
Převodový poměr | Pomalá L | 24:1 | 24:1 | 24:1 | 24:1 | 24:1 | 24:1 | 24:1 | 24:1 | 32:1 | 32:1 | |
Účinnost / (%) ** |
Rychlá H | 30 | 43 | 28 | 40 | 29 | 41 | 26 | 38 | 28 | 24 | |
Účinnost / (%) ** |
Pomalá L | 22 | 31 | 20 | 29 | 23 | 33 | 21 | 30 | 23 | 19 | |
Účinnost převodu / (%) ** |
Rychlá H | 75 | 75 | 75 | 75 | 73 | 73 | 73 | 73 | 76 | 78 | |
Účinnost převodu / (%) ** |
Pomalá L | 55 |
55 | 55 | 55 | 58 | 58 | 58 | 58 | 61 | 63 | |
Maximální hnací moment / (Nm) | 47 | 47 | 94 | 94 | 195 | 195 | 285 | 285 | 480 | 865 |
* Uvedená zdvižná síla je maximální. Skutečná zdvižná síla je v závislosti na aplikaci a to zejména na délce zdvihu, rychlosti zdvihu, provozních podmínkách, cyklech atd.
** Uvedené hodnoty účinnosti šnekového převodu jsou platné pro rozsah vstupních otáček 500-1500 ot/min
Parametry zdvižné převodovky C s kuličkovým šroubem:
Velikost zdvižné převodovky | C3 |
C3 | C3 | C3 | C3 | C5 | C5 | C5 | C5 | C15 | C15 | C20 | C20 | C20 | C30 | C30 | C50 | ||
Maximální zdvižná síla / (kN) * |
20 | 25 | 20 | 30 | 15 | 50 | 50 | 20 | 30 | 100 | 100 | 150 | 150 | 195 | 230 | 215 | 500 | ||
Průměr a stoupání kuličkového šroubu (KGS) |
25 x 5 | 25 x 10 | 25 x 20 | 25 x 25 | 25 x 50 | 32 x 10 | 32 x 20 | 32 x 40 | 32 x 60 | 50 x 10 | 50 x 20 | 50 x 10 | 50 x 20 | 63 x 10 | 63 x 20 | 80 x 20 | 100 x 20 | ||
Zdvih na otáčku | Rychlá H | 0,83 | 1,66 | 3,33 | 4,17 | 8,33 | 1,67 | 3,33 | 6,67 | 10 | 1,25 | 2,5 | 1,25 | 2,5 | 1,25 | 1,87 | 1,87 | 1,87 | |
Zdvih na otáčku | Pomalá L | 0,21 | 0,42 | 0,83 | 1,04 | 2,08 | 0,42 | 0,42 | 0,83 | 1,67 | 0,42 | 0,83 | 0,42 | 0,83 | 0,42 | 0,63 | 0,63 | 0,625 | |
Převodový poměr | Rychlá H | 6:1 | 6:1 | 6:1 | 6:1 | 6:1 | 6:1 | 6:1 | 6:1 | 6:1 | 8:1 | 8:1 | 8:1 | 8:1 | 8:1 | 10,67:1 | 10,67:1 | 10,67:1 | |
Převodový poměr | Pomalá L | 24:1 | 24:1 | 24:1 | 24:1 | 24:1 | 24:1 | 24:1 | 24:1 | 24:1 | 24:1 | 24:1 | 24:1 | 24:1 | 24:1 | 32:1 | 32:1 | 32:1 | |
Účinnost / (%) ** |
Rychlá H | 68 | 68 | 68 | 68 | 68 | 68 | 68 | 68 | 68 | 65 | 65 | 65 | 65 | 65 | 68 | 68 | 70 | |
Účinnost / (%) ** |
Pomalá L | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 52 | 52 | 52 | 52 | 52 | 55 | 55 | 57 | |
Účinnost převodu / (%) ** |
Rychlá H | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 73 | 73 | 73 | 73 | 73 | 76 | 76 | 78 | |
Účinnost převodu / (%) ** |
Pomalá L | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 58 | 58 | 58 | 58 | 58 | 61 | 61 | 63 | |
Maximální hnací moment / (Nm) | 47 | 47 | 47 | 47 | 47 | 94 | 94 | 94 | 94 | 195 | 195 | 285 | 285 | 285 | 480 | 480 | 865 |
* Uvedená zdvižná síla je maximální. Skutečná zdvižná síla je v závislosti na aplikaci a to zejména na délce zdvihu, rychlosti zdvihu, provozních podmínkách, cyklech atd.
** Uvedené hodnoty účinnosti šnekového převodu jsou platné pro rozsah vstupních otáček 500-1500 ot/min
Možné kombinace převodovky C s trapézovým šroubem:
Možné kombinace průměrů zdvižné převodovky s trapézovým šroubem | |||||
C3 | C5 | C15 | C20 | C30 | C50 |
30x6 | 40x7 | 60x12 | 70x12 | 90x16 | 120x10 |
30x12 P6 | 40x14 P7 | 60x24 | 70x24 P12 | 100x10 | 120x14 |
36x2 | 44x7 | 70x12 | 80x10 | 120x16 | |
36x6 | 70x24 P12 | ||||
36x12 P6 |
Možné kombinace převodovky C s kuličkovým šroubem:
Možné kombinace průměrů zdvižné převodovky s kuličkovým šroubem | |||||
C3 | C5 | C15 | C20 | C30 | C50 |
2505 | 3205 | 4010 | 5010 | 6310 | 10020 |
2510 | 3210 | 4020 | 5020 | 6320 | |
2520 | 3220 | 4040 | 6310 | 8020 | |
2525 | 3240 | 5010 | 6320 | ||
2550 | 3260 | 5020 |
