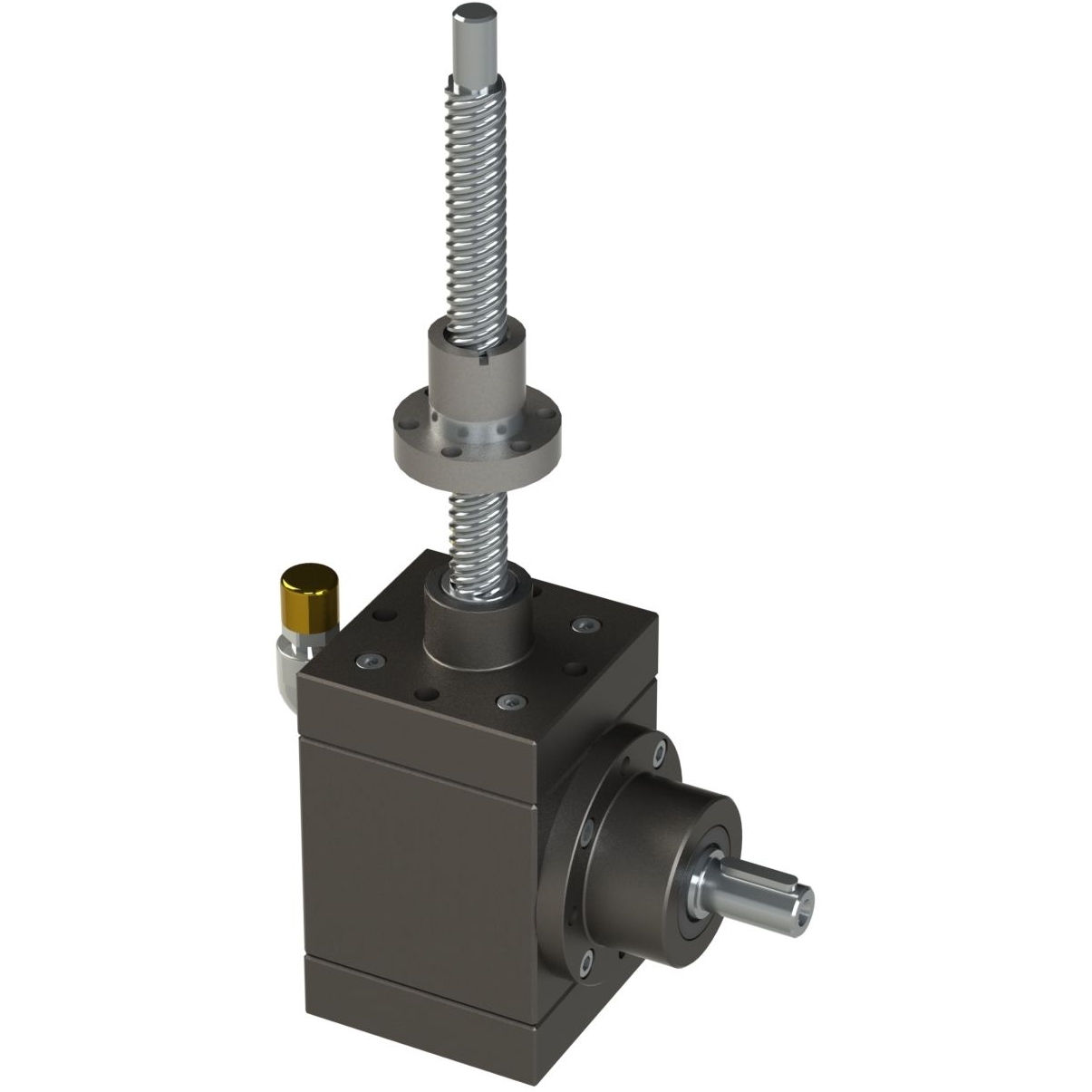

Zdvižná převodovky G série verze R
- rotující šroub
- matice vykonává lineární pohyb

- Kubický design převodové skříně

- Kuželové soukolí

- 3 velikosti s trapézovým šroubem

- 3 velikosti s kuličkovým šroubem

- 2 verze rychlostí ( H ... rychlá / L ... pomalá)

- Zdvižná síla od 12,3kN - 117kN

g r

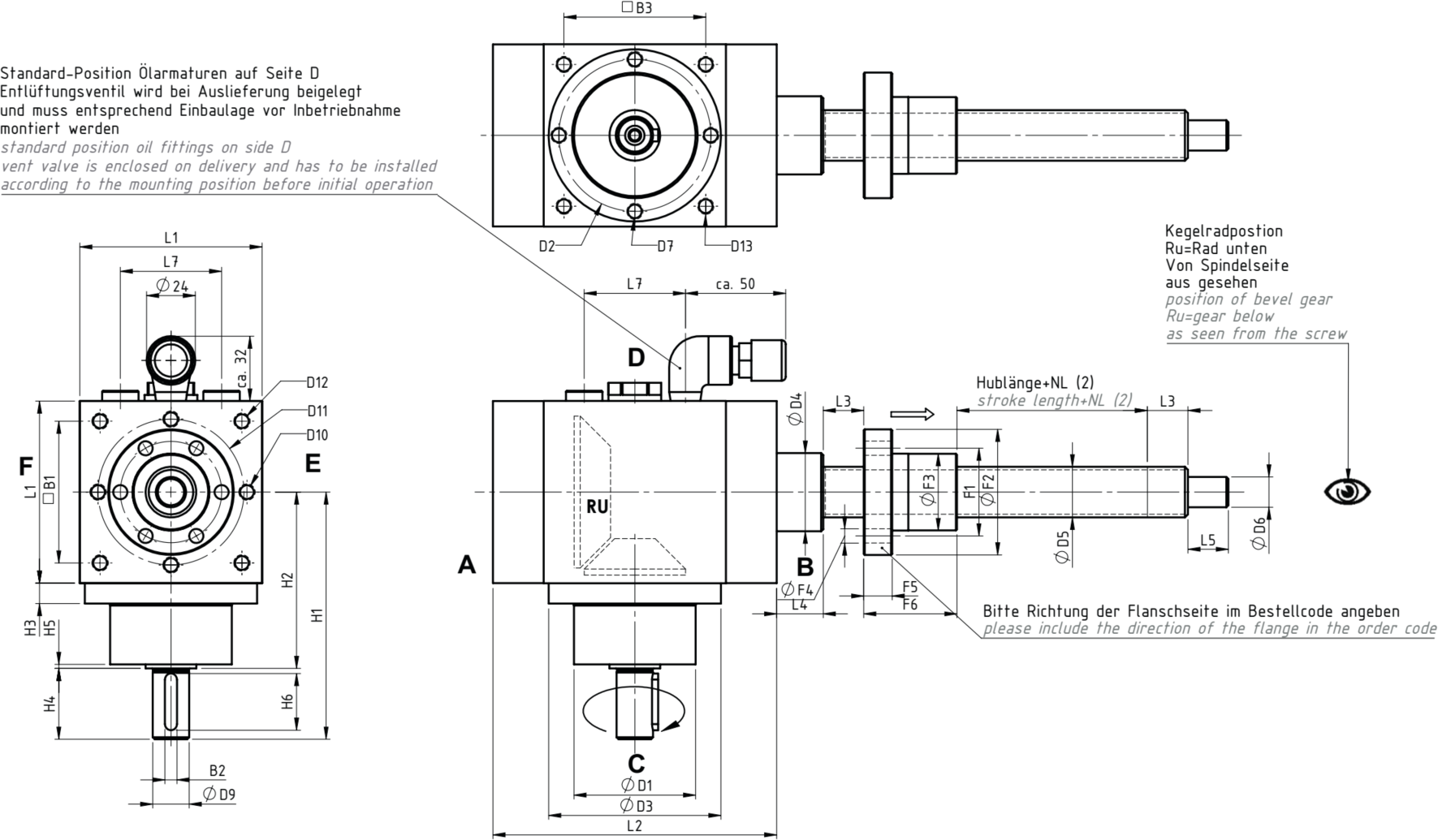

Rozměry:

Velikost Rozměry (mm)
L1 L2 L3 L4 L5 L7 B1 B2
B3 H1 H2 H3 H4 H5 H6 D1 D2 D3 h7
G 1 90 140 20 23 25 50 - 6 / 41) - 122 87 10 35 2 25 / 281) 60 75 89
G 2 140 190 25 32 30 90 113 10 / 81) 110 180 130 13 50 2 45 90 115 135
G 3 230 295 40 40 55 180 - 16 / 121) 180 305 / 3101) 215 / 2301) 17 90 / 801) 7,5 80 / 631) 150 / 1201) 200 225

Velikost Rozměry (mm)
D4 D5
D6 j6
D7 x L8
D9 j6
D10 D11 D12 D13 F1 F2 F3 F4 F5 F6
G 1 39 T24x5 / K2505 20 M8x10 18 / 121) M10 72 - - 50 62 38 7 14 44 / 463)
G 2 60 T40x7 / K4005 25 M10x15 32 / 281) - - M120 M10 68 80 53 7 16 73 / 593)
G 3 90 T60x9 / K6310 45 M16x20 55 / 401) M20 180 - M16 105 125 85 11 20 99



1) první rozměr pro převodový poměr 2:1, druhý rozměr pro převodový poměr 3:1

3) první rozměr pro trapézový šroub, druhý rozměr pro kuličkový šroub


 logo neff

g

Technická data

Parametry zdvižné převodovky G verze R s trapézovým šroubem:

Velikost zdvižné převodovky G1 G2 G3
Maximální zdvižná síla / (kN) *
19,5 56,5 117
Průměr a stoupání trapézového šroubu 24x5 40x7 60x9
Účinnost šroubu / (%) 43 38 33
Účinnost ozubení / (%) 86 88 89
Maximální hnací moment / (Nm) 50 175 1600
Zdvih na otáčku Rychlá 2:1 2,5 3,5 4,5
Zdvih na otáčku Pomalá 3:1 1,6 2,3 3



* Uvedená zdvižná síla je maximální. Skutečná zdvižná síla je v závislosti na aplikaci a to zejména na délce zdvihu, rychlosti zdvihu, provozních podmínkách, cyklech atd.


Parametry zdvižné převodovky G verze R s kuličkovým šroubem:

Velikost zdvižné převodovky G1 G2 G2 G3
Maximální zdvižná síla / (kN) *
12 33 23,5 76
Průměr a stoupání kuličkového šroubu 25x5 32x10 40x5 63x10
Účinnost šroubu / (%) 73 75 75 76
Účinnost ozubení / (%) 86 88 88 89
Maximální hnací moment / (Nm) 50 175 175 1600
Zdvih na otáčku Rychlá 2:1 2,5 5 2,5 5
Zdvih na otáčku Pomalá 3:1 1,6 3,33 1,6 3,33
Maximální zdvižná rychlost při 3000 ot. / min
Rychlá 2:1 7,5 15 7,5 15
Maximální zdvižná rychlost při 3000 ot. / min Pomalá 3:1 5,01 10 4,99 9,99



* Uvedená zdvižná síla je maximální. Skutečná zdvižná síla je v závislosti na aplikaci a to zejména na délce zdvihu, rychlosti zdvihu, provozních podmínkách, cyklech atd.


Možné kombinace převodovky G s trapézovým šroubem:

Možné kombinace průměrů zdvižné převodovky s trapézovým šroubem
G1 G2 G3
24x5 40x7 60x9
24x10 P5 40x14 P7 60x12

Možné kombinace převodovky G s kuličkovým šroubem:

Možné kombinace průměrů zdvižné převodovky s kuličkovým šroubem
G1 G2 G3
2020 3210 5020
2505 4005 6310
  4010
  4040

Příslušenství

drzakyvedeni mazanipripojeni hadic




drzakyvedeni mazanipripojeni hadic




ostatni typy sroubenizpetne ventily na olejolejove kartace




Modely

csm icon step ee9423dffb

3D konfigurace zdvižné převodovky (CAD)


Nebo v případě zájmu na vyžádání info@mnsystems.cz
