ALD | ELD
- Ložiska hnacích trubek pro použití s malým zatížením, např. v kombinaci s ozubenými převodovkami AZD a EZD.

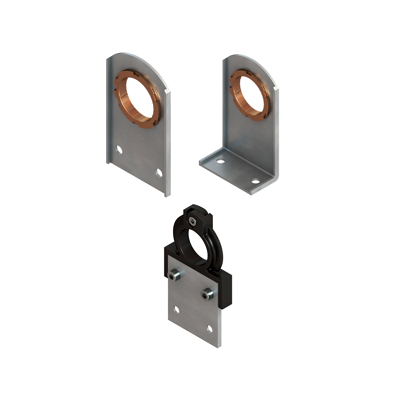

- Ložiska ALD (hliníkový plech) a ELD (ocelový plech) s bronzovým kroužkem.
- Pro montáž 1" trubky a 5/4" trubky, DIN EN 10255.
- Zatížení 70 kg / ložisko.
- Jiná ložiska na vyžádání.
Ložiska // ALD | ELD
Provedení:

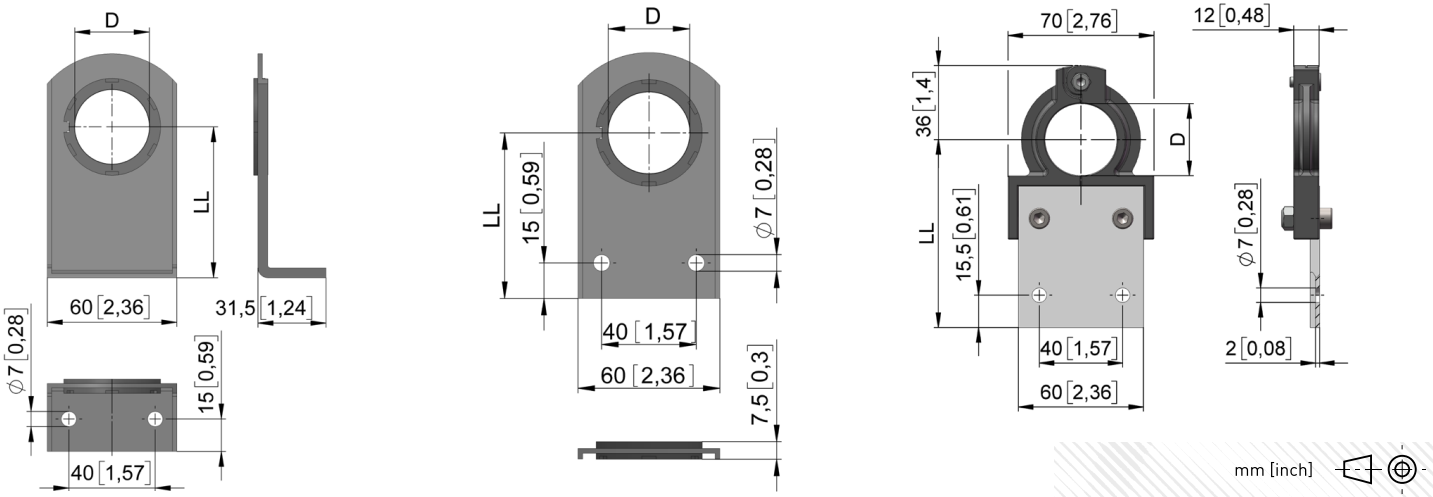

ALD 11 | ELD 12 ALD 15 | ELD 16 ALD 19
BKS 45.06 | BKS 45.66
| D = 1" - Rohr | D = 5/4" - Rohr | |||||
| Verze | Typ č. | Verze |
Typ č. |
LL | Info | m |
| (mm) | (kg) | |||||

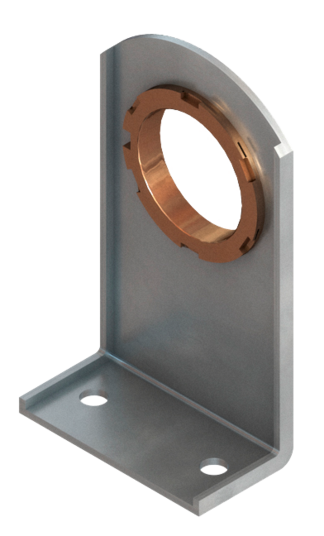

| ALD 11.9807 | 61405.9811.07 | 70 | Hliníkový úhlový | 0,1 | ||
| ALD 11.9809 | 61405.9811.09 | 90 | Hliníkový úhlový | 0,1 | ||
| ALD 11.9812 | 61405.9811.12 | 120 | Hliníkový úhlový | 0,1 | ||

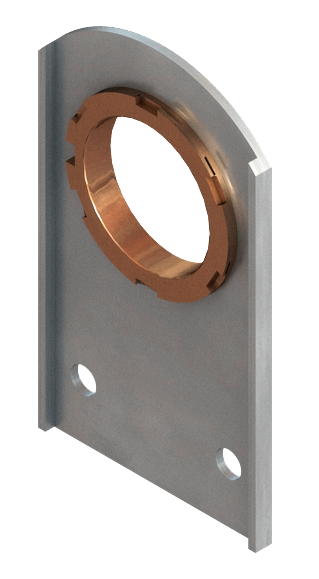

| ALD 15.9807 | 61405.9815.07 | 70 | Hliníkový rovný | 0,1 | ||
| ALD 15.9809 | 61405.9815.09 | 90 | Hliníkový rovný | 0,1 | ||
| ALD 15.9812 | 61405.9815.12 | 120 | Hliníkový rovný | 0,1 | ||

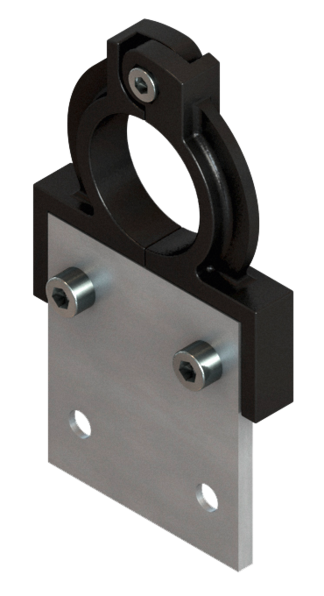

| ALD 19.9809 | 61405.9819.09 | ALD 19.9809 | 61405.9819.0902 | 90 | Hliníkový přímý, ložiskový dělený | 0,1 |
| ELD 12.9807 | 61405.9812.0703 | 70 | Ocelový úhlový | 0,2 | ||
| ELD 12.9809 | 61405.9812.0903 | ELD 12.9859 | 61405.9812.5903 | 90 | Ocelový úhlový | 0,2 |
| ELD 12.9812 | 61405.9812.1203 | 120 | Ocelový úhlový | 0,2 | ||
| ELD 16.9856 | 61405.9816.56 | 60 | Ocelový rovný | 0,2 | ||
| ELD 16.9807 | 61405.9816.0703 | 70 | Ocelový rovný | 0,2 | ||
| ELD 16.9809 | 61405.9816.0903 | ELD 16.9859 | 61405.9816.59 | 90 | Ocelový rovný | 0,2 |
| ELD 16.9860 | 61405.9816.61 | 110 | Ocelový rovný | 0,3 | ||
| ELD 16.9812 | 61405.9816.1203 | 120 | Ocelový rovný | 0,3 | ||
| ELD 16.9863 | 61405.9816.63 | 135 | Ocelový rovný | 0,3 | ||
| ELD 16.66 | ELD 16.9866 | 61405.9816.66 | 160 | Ocelový rovný | 0,3 |
