SSPT | Válcová matice s přírubou

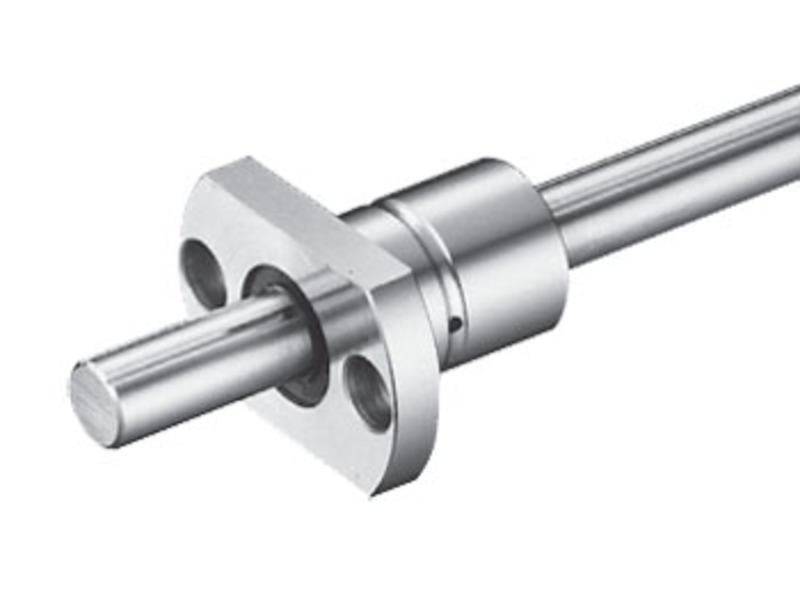

Momentová hřídel s válcovou maticí SSPT
Velikost: 6-10mm (průměr hřídel)
Typ matice: Válcová s přírubou
Materiálové provedení: Ocelové (SSPT)
Hřídel: Plná (standard) nebo dutá
Statická únosnost: C0: 2,28 - 5,07 kN / Dynamická únosnost: C: 1,22 - 2,73 kN
Momentová únosnost: M01: 5,1 - 18,0 Nm / M02: 40 - 116 Nm
Dynamický kroutící moment: Ct: 1,5 - 4,4 Nm / C0t: 5,4 - 8,2 Nm
Příklad značení:
SSPT 10 - 2 - T1 - 436 - P / CU (viz níže)

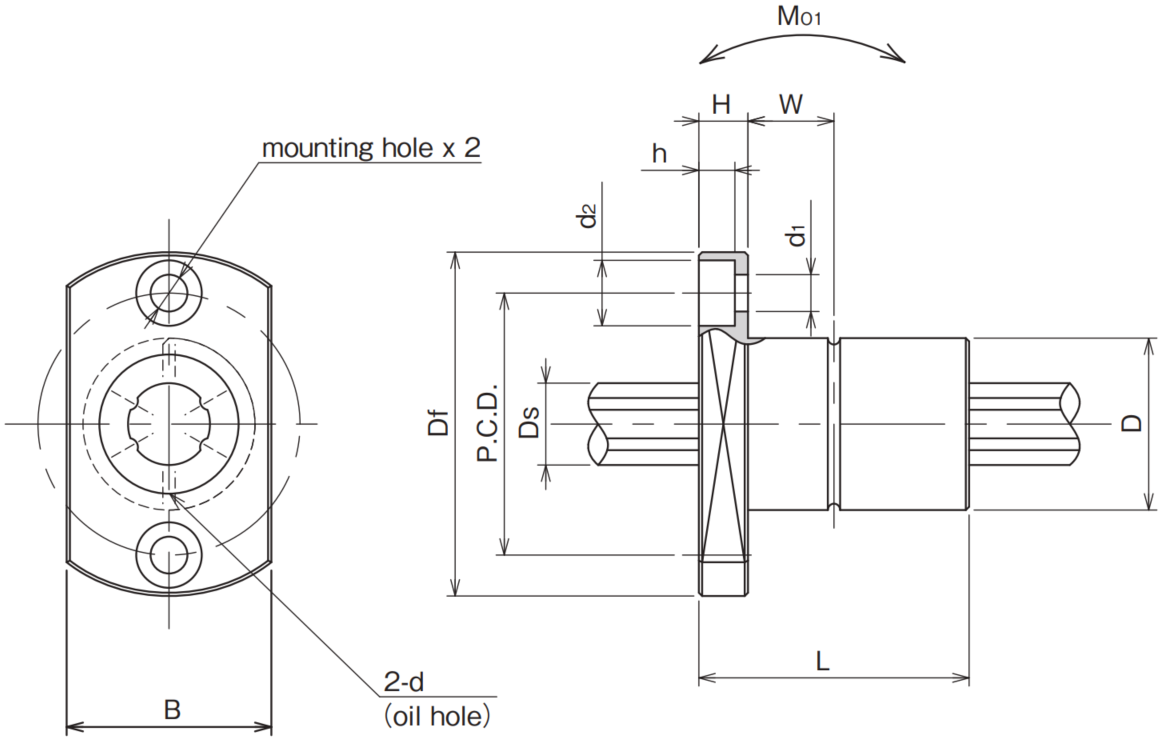

Rozměry:
| Typ / Provedení | Základní rozměry (mm) | Hmotnost | Velikost |
||||||||||
| Matice | Hřídel | ||||||||||||
| D |
L | Df | B | H | P.C.D. | d1 x d2 x h |
W |
d | Ds | kg | kg/m | ||
| SSPT 6 |
14 | 25 | 30 | 18 | 5 | 22 | 3,4x6,5x3,3 | 7,5 | 1 | 6 | 0,029 | 0,21 | 6 |
| SSPT 8 |
16 | 25 | 32 | 21 | 5 | 24 | 3,4x6,5x3,3 | 7,5 | 1,5 | 8 | 0,035 | 0,38 | 8 |
| SSPT 10 |
21 | 33 | 42 | 25 | 6 | 32 | 4,5x8x4,4 | 10,5 | 1,5 | 10 | 0,075 | 0,6 | 10 |
Únosnosti:
| Typ / Provedení | Přenos kroutícího momentu (Nm) | Silové zatížení (kN) | Momentové zatížení (Nm) | |||
| CT (dyn) |
C0T (stat) | C (dyn) | C0 (stat) | M01 |
M02 |
|
| SSPT 6 |
1,5 | 2,4 | 1,22 | 2,28 | 5,1 | 40 |
| SSPT 8 |
2,1 | 3,7 | 1,45 | 2,87 | 7,4 | 50 |
| SSPT 10 |
4,4 | 8,2 | 2,73 | 5,07 | 18,0 | 116 |
Nomenklatura značení: SSPT 10 - 2 - T1 - 436 - P / CU
| SSPT |
10 | 2 | T1 | 436 | P | CU |
| 1. | 2. | 3. | 4. | 5. | 6. | 7. |
| Typ | Velikost | Počet matic | Předpětí | Délka hřídele | Třída přesnosti | Speciální požadavek |
1 - Typ
- SSPT
2 - Velikost (nominální průměr)
- 6 / 8 / 10
3 - Počet matic na jedné hřídeli
4 - Předpětí
- bez označení ... standard
- T1 ... lehké předpětí
5 - Délka hřídele
6 - Třída přesnosti
- bez označení ... vysoká (standard)
- P ... precizní
7 - Speciální požadavek
- bez označení ... bez speciálního provedení (standard)
- CU ... dle požadavku zákazníka (např. dle výkresové dokumentace)
