VRE 20 / VRE 26 | 200 - 400 Nm

csm Icon Made in Germany 2014 10 17 98fc6f88fe

GRIP logo








  • Šneková převodovka pro distribuci Mk v systémové konstrukci
  • Distribuce Mk ve spojení s hřídelovými pohony a převodovkami
  • Prakticky bezúdržbová převodovka díky speciálnímu mazivu v převodovce
  • Pohon (hřídel A) a výstup (hřídel B)
  • Provedení B: We 06 (26mm) s 1" trubkou přímo nebo s We 63 (šestihran 23mm) a We 66 (šestihran, 26mm) se spojkou

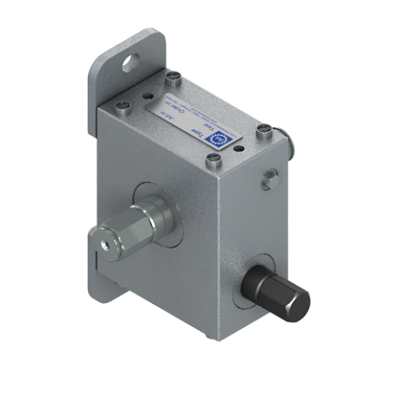

Šneková převodová jednotka VRE 20, VRE 26 | Kroutící moment 200 - 400Nm

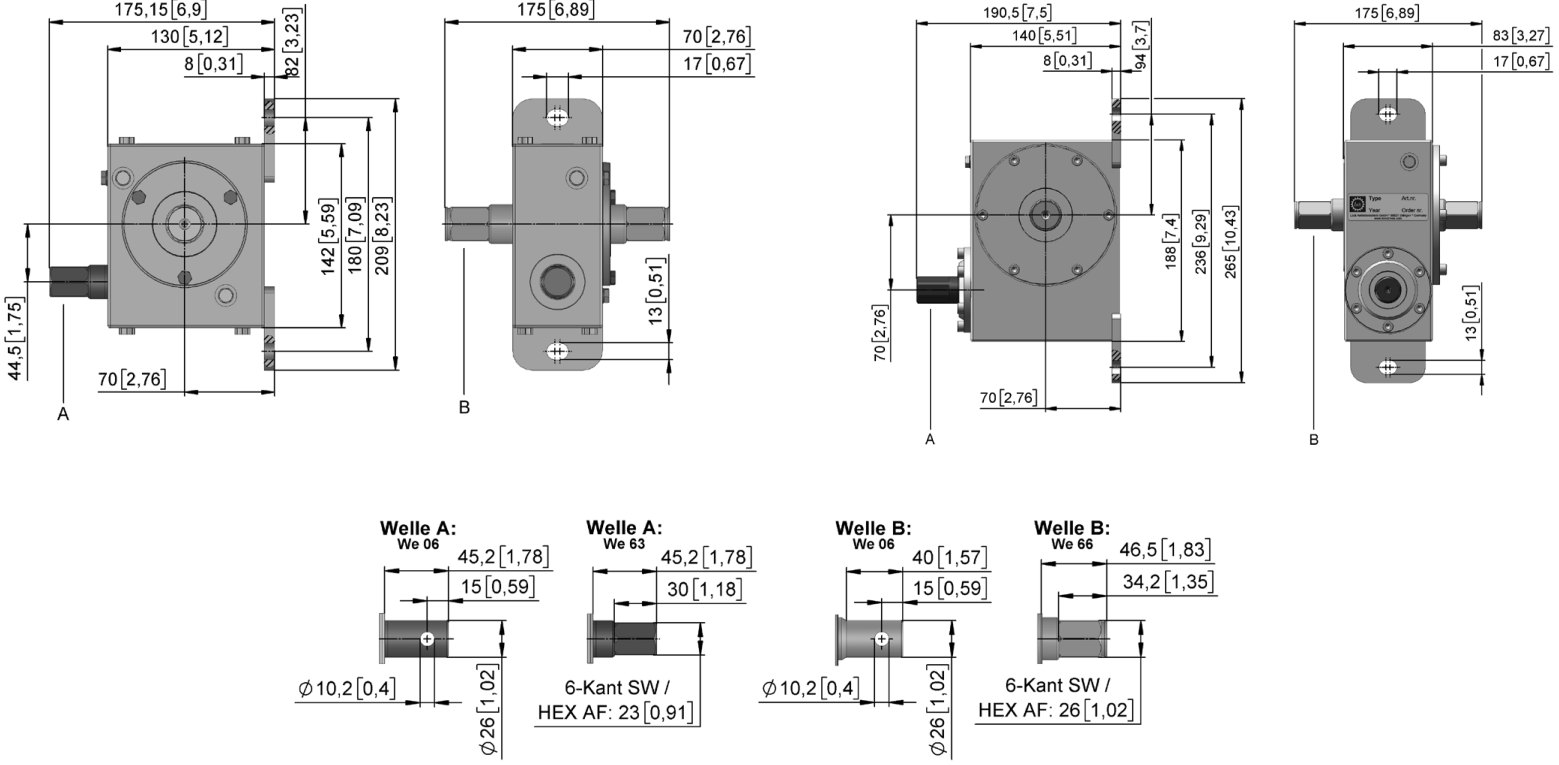

Provedení:

vre20 vre26

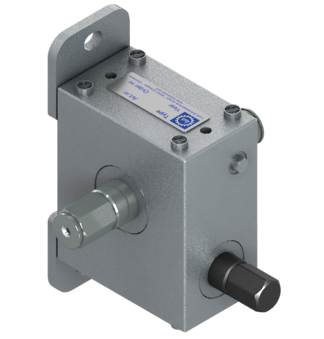

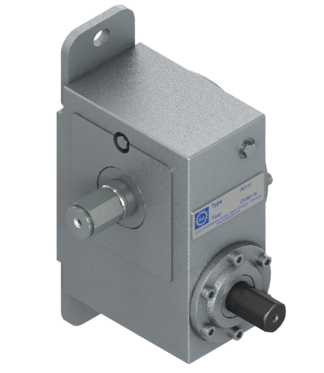

                                                            VRE 20                                                                                                                     VRE 26

vre20 vre26 3


VRE 20 | VRE 26

Verze Typ č. T - výstupní
i T - vstupní
Hřídel A Hřídel B m
(Nm) (Nm) (kg)
VRE 20.2001 62120.2001.0101 200 21 : 1 40 We 06 We 06 6,0
VRE 20.2001 62120.2001.0201 200 21 : 1 40 We 06 We 66 6,0
VRE 20.2001 62120.2001.0401 200 21 : 1 40 We 63 We 66 6,0

VRE 26.4001 62126.4001.0401 400 31 : 1 48 We 63 We 66 11,5
VRE 26.6366 62126.5531.6366 550 31 : 1 62 We 63 We 66 11,5

Aplikace

Platformy pro údržbu a servis | Flexibilně stavitelné pracoviště | Různé úlohy manuálního polohování


Icons arbeitsbuehne enIcons dacharbeitsbuehne enIcons flexible Arbeitsplaetze enIcons antriebsloesungen en





MOBILNÍ PLOŠINY PRO ÚDRŽBU V AUTOMOBILOVÉM PRŮMYSLU

Zákazník: HYMER CARAVAN


Údržbářská plošina je něco, co by mělo výrazně usnadnit montáž obytných vozů, protože může pomoci optimalizovat související operace. A to i ve velmi stísněných prostorách. Po analýze provedené odborníky ze společnosti LOCK přímo na místě byla vybrána jednotka pro ruční nastavení výšky, která po mechanickém propojení a v závislosti na typu vozidla umožňuje dosáhnout správné pracovní výšky. Integrovaný přístup využívá vlečné schodiště, čímž se dosáhne prostorově úsporného designu. Kromě výrazného zlepšení ergonomie zajišťuje tato aplikace snížení chybovosti a v konečném důsledku zvýšení efektivity o přibližně 15 %.

csm Arbeitsbuehne Hymer Caravan a2008636f2




















STACIONÁRNÍ STŘEŠNÍ PLOŠINA V ŽELEZNIČNÍM SEKTORU

Zákazník: PFAFF


Při stavbě střešních plošin se téměř vždy používají pohony LOCK. Jejich úkolem je boční nastavení horních roštů. Posouvají plošinu bočně k vlaku s pozitivním uložením. Díky tomu je práce na trakčním vedení a v horní části vlaku ergonomická a bez rizika. Boční nastavení je možné pomocí ozubených převodovek LOCK.

csm Pfaff Verkehrstechnik SBB Puenten 766ae7d23c


















MOBILNÍ PLOŠINA PRO ÚDRŽBU V SEKTORU DOPRAVY

Zákazník: HAŠIČI


Tato aplikace vytvořila mechanické spojení mezi jednotlivými převodovkami LOCK s ozubeným hřebenem a pastorkem. Výška plošiny pro údržbu se nastavuje ručně. Díky samosvorné funkci převodovek LOCK vzniklo pro zákazníka bezpečné, udržitelné a prakticky bezúdržbové řešení.

csm Arbeitsplattform Hymer Feuerweh 3fcf16eaa5




















MOBILNÍ PLOŠINA V MĚSTSKÉ AUTOBUSOVÉ DOPRAVĚ

Zákazník: OVB


Údržbové plošiny společnosti Offenbacher Verkehrsbetriebe (OVB) slouží k provádění údržby pantografů jejích elektrobusů. Jakmile je jedna z těchto plošin na místě, mohou být osoby a zařízení zvednuty do výšky až 3,9 metru. Střecha autobusu je pak přístupná pomocí tlačných jednotek, což umožňuje provádět údržbářské práce.

Arbeitsplattform Verkehrsbetriebe




















Katalogový list

KATALOGOVÝ LIST


Video
