SPBR | Hřídel s kuličkovým šroubem

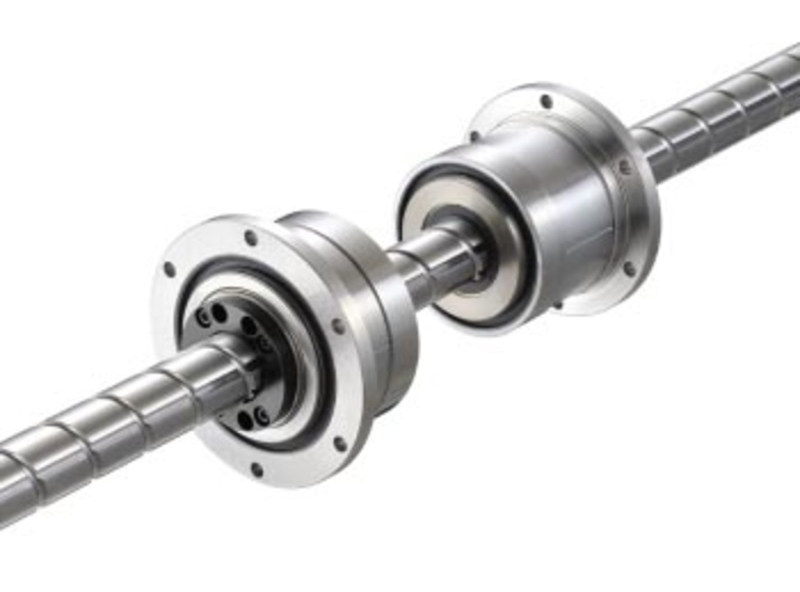

Momentová hřídel s kuličkovým šroubem SPBR
Velikost: 16-25mm (průměr hřídel)

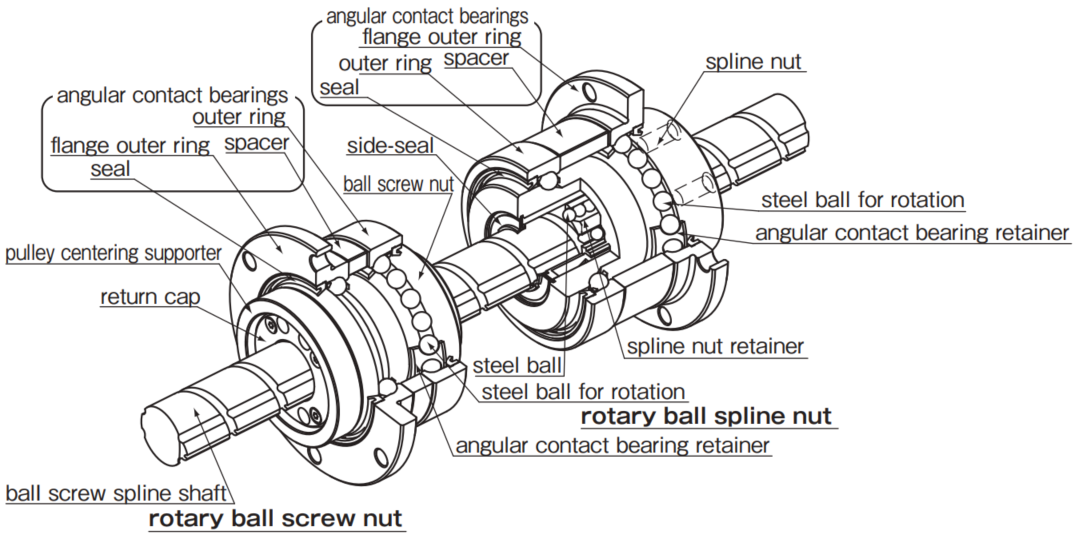

Typ matice kuličkového šroubu: s integrovaným ložiskem
Typ matice momentové hřídele: s integrovaným ložiskem
Materiálové provedení: Ocelové (SPR)
Hřídel: Plná (standard) nebo dutá
Příklad značení:
SPBR 16 - 300 / CU (viz níže)

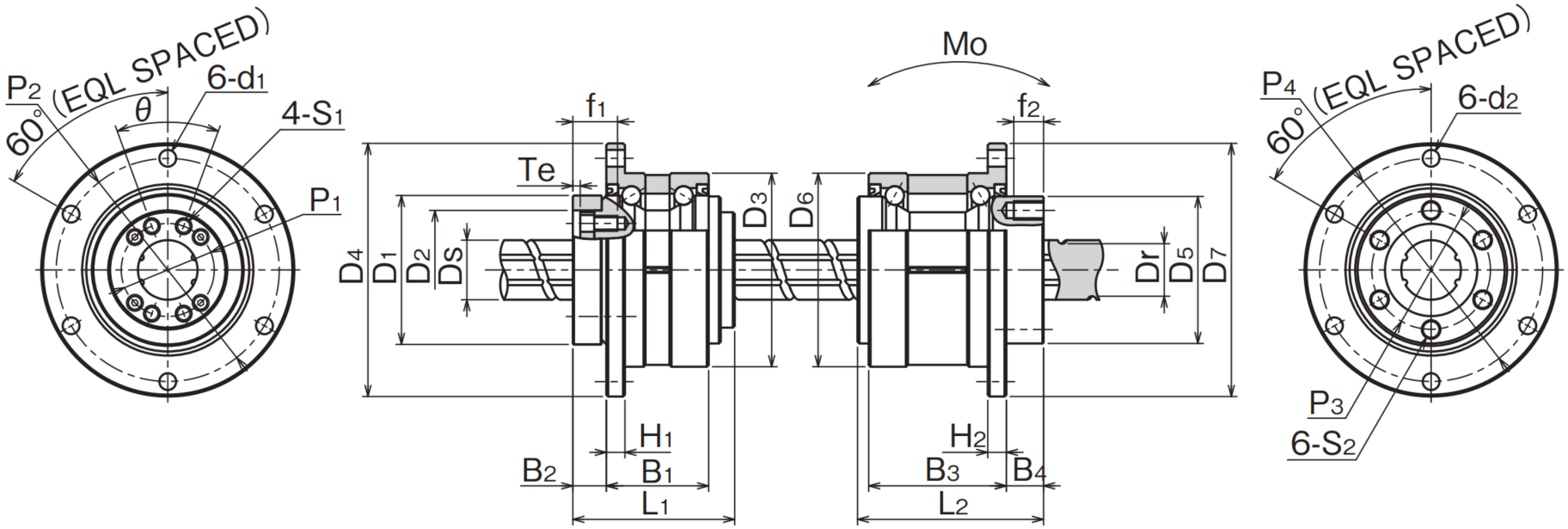

Rozměrová charakteristika
Matice kuličkového šroubu s rotačním ložiskem:
| Typ | Základní rozměry matice kuličkového šroubu / mm (bližsí informace viz.katalog) | Průměr hřídele | Stoupání | ||||||||||||||
| D1h7 | D2H7 | L1 | P1 |
θ | S1 | f1 | Te | D3 | D4 | H1 | B1 |
B2 | P2 |
d1 | Ds (mm) | (mm) | |
| SPBR 16 | 40 | 32 | 43,5 | 25 | 40º | M4 | 12 | 2 | 52 | 68 | 5 | 27,5 | 9,0 | 60 | 4,5 | 16 | 16 |
| SPBR 20 | 50 | 39 | 54,0 | 31 | 40º | M5 | 16 | 2 | 62 | 78 | 6 | 34,0 | 11,0 | 70 | 4,5 | 20 | 20 |
| SPBR 25 | 58 | 47 | 65,0 | 38 | 40º | M6 | 19 | 3 | 72 | 92 | 8 | 43,0 | 12,5 | 81 | 5,5 | 25 | 25 |
Matice momentové hřídele s rotačním ložiskem:
| Typ | Základní rozměry matice momentové hřídele / mm (bližsí informace viz.katalog) | Velikost | ||||||||||||
| D5h7 | L2 | P3 (P.C.D.) | S2 | f2 | D6 | D7 | H2 | B3 |
B4 | P4 (P.C.D.) |
d2 | DS | ||
| SPBR 16 | 39,50 | 50 | 32 | M5 | 8 | 52 | 68 | 5 | 37 | 10 | 60 | 4,5 | 16 | 16 |
| SPBR 20 | 43,50 | 63 | 36 | M5 | 8 | 56 | 72 | 6 | 48 | 12 | 64 | 4,5 | 20 | 20 |
| SPBR 25 |
53,00 | 71 | 45 | M6 | 8 | 62 | 78 | 6 | 55 | 13 | 70 | 4,5 | 25 | 25 |
Charakteristika mechanických vlastností
Matice kuličkového šroubu s rotačním pouzdrem:
| Typ | Charakteristika kuličkového šroubu | Charakteristika únosnosti ložiska | Maximální povolené otáčky |
Moment setrvačnosti | Velikost | ||||
| Základní únosnost / kN |
Silové zatížení / kN |
rpm |
Kuličkového šroubu | Matice | |||||
| Ca dyn | C0a stat | CaR dyn |
C0aR stat |
Kuličkové ložisko |
Kuličkový šroub |
kgcm2/mm | kgcm2 | ||
| SPBR 16 | 4,62 | 8,59 | 11,1 | 22,2 | 4 000 | 4 179 | 4,43 x 10-4 | 0,60 | 16 |
| SPBR 20 | 5,77 | 12,20 | 14,4 | 30,5 | 3 200 | 3 414 | 1,12 x 10-3 | 1,75 | 20 |
| SPBR 25 |
8,62 | 19,20 | 18,2 | 39,8 | 2 800 | 2 692 | 2,74 x 10-3 | 3,86 | 25 |
Matice momentové hřídele s rotačním pouzdrem:
| Typ | Charakteristika únosnosti momentové hřídele | Charakteristika únosnosti ložiska | Moment | Velikost | |||||
| Kroutící moment / Nm |
Silové zatížení / kN |
Únosnost / kN | Otáčky | Nm | |||||
| CT dyn | C0T stat | C dyn |
C0 stat |
CR dyn |
C0R stat |
rpm | M0 | ||
| SPBR 16 | 60 | 110 | 6,12 | 11,20 | 13,00 | 12,80 | 4 000 | 46 | 16 |
| SPBR 20 | 105 | 194 | 8,90 | 16,30 | 17,40 | 17,20 | 3 600 | 110 | 20 |
| SPBR 25 |
189 | 346 | 12,80 | 23,40 | 22,10 | 22,50 | 3 200 | 171 | 25 |
Nomenklatura značení: SPBR 16 - 300 / CU
| SPBR |
16 | 300 | CU |
| 1. | 2. | 3. | 4. |
| Typ | Velikost | Délka hřídele | Speciální požadavek |
1 - Typ
- SPBR
2 - Velikost (nominální průměr)
- 16 / 20 / 25
6 - Délka hřídele
8 - Speciální požadavek
- bez označení ... bez speciálního provedení (standard)
- CU ... dle požadavku zákazníka (např. dle výkresové dokumentace)
