SPBF | Hřídel s kuličkovým šroubem

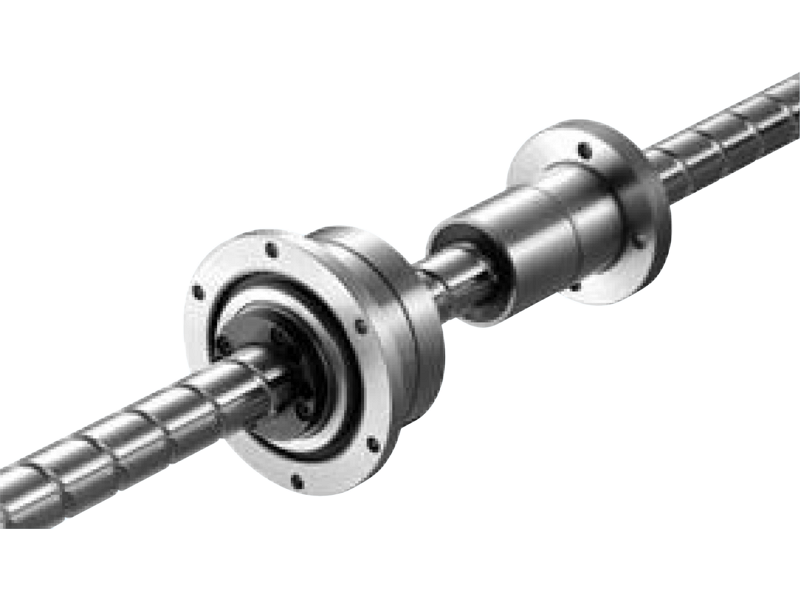

Momentová hřídel s kuličkovým šroubem SPBF

Velikost: 16-25mm (průměr hřídel)
Typ matice kuličkového šroubu: s integrovaným ložiskem
Typ matice momentové hřídele: válcová s přírubou
Materiálové provedení: Ocelové
Hřídel: Plná (standard) nebo dutá

Příklad značení:
SPBF 16 - 300 / CU (viz níže)

spbf nakres

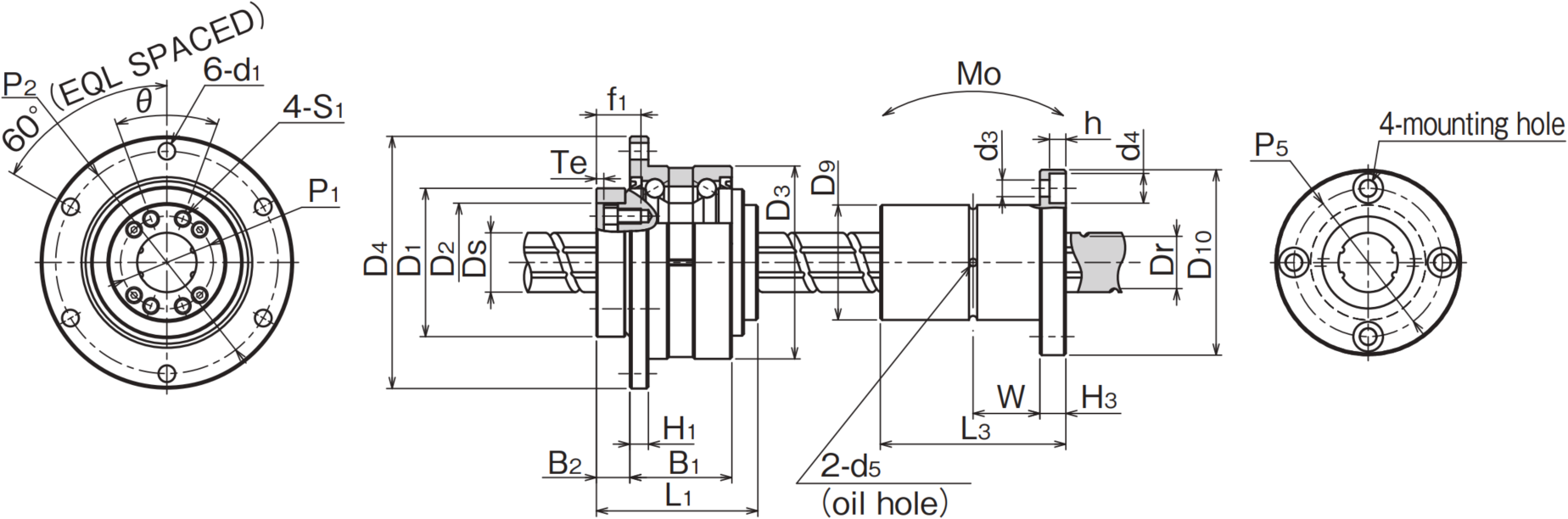

Rozměrová charakteristika

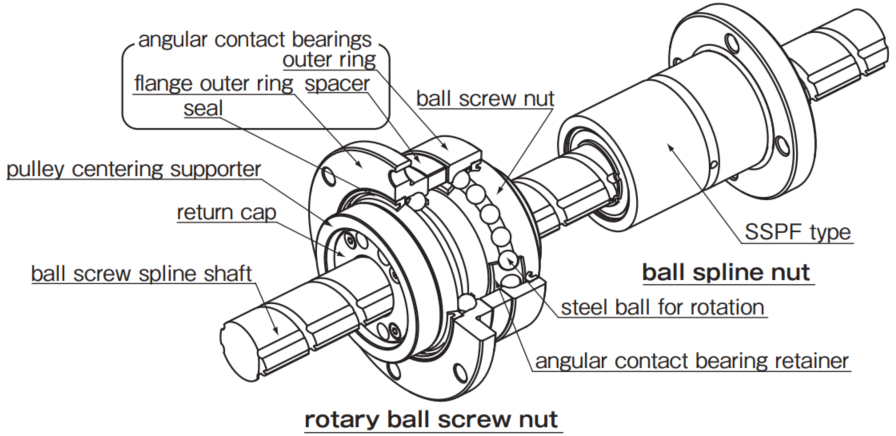

Matice kuličkového šroubu s rotačním ložiskem:

Typ	Základní rozměry matice kuličkového šroubu / mm (bližsí informace viz.katalog)															Průměr hřídele	Stoupání
Typ	D₁h7	D₂H7	L₁	P₁	θ	S₁	f₁	Te	D₃	D₄	H₁	B₁	B₂	P₂	d₁	Ds (mm)	(mm)
SPBF 16	40	32	43,5	25	40º	M4	12	2	52	68	5	27,5	9,0	60	4,5	16	16
SPBF 20	50	39	54,0	31	40º	M5	16	2	62	78	6	34,0	11,0	70	4,5	20	20
SPBF 25	58	47	65,0	38	40º	M6	19	3	72	92	8	43,0	12,5	81	5,5	25	25

Matice momentové hřídele s rotačním ložiskem:

Typ	Základní rozměry matice momentové hřídele / mm (bližsí informace viz.katalog)								Velikost
Typ	D₉h6	L₃	D₁₀	H₃	P₅ (P.C.D.)	d₃ x d₄ x d₅	W	d₅	Velikost
SPBF 16	31	50	50	7	40	4,5 x 8 x 4,4	18	2	16
SPBF 20	35	63	58	9	45	5,5 x 9,5 x 5,4	22,5	2	20
SPBF 25	42	71	65	9	52	5,5 x 9,5 x 5,4	26,5	3	25

Charakteristika mechanických vlastností

Matice kuličkového šroubu s rotačním pouzdrem:

Typ	Charakteristika kuličkového šroubu		Charakteristika únosnosti ložiska		Maximální povolené otáčky		Moment setrvačnosti		Velikost
	Základní únosnost / kN		Silové zatížení / kN		rpm		Kuličkového šroubu	Matice
	C_a dyn	C_0astat	C_aR dyn	C_0aR stat	Kuličkové ložisko	Kuličkový šroub	kgcm²/mm	kgcm²
SPBF 16	4,62	8,59	11,1	22,2	4 000	4 179	4,43 x 10^-4	0,60	16
SPBF 20	5,77	12,20	14,4	30,5	3 200	3 414	1,12 x 10^-3	1,75	20
SPBF 25	8,62	19,20	18,2	39,8	2 800	2 692	2,74 x 10^-3	3,86	25

Matice momentové hřídele s rotačním pouzdrem:

Typ	Charakteristika únosnosti momentové hřídele				Moment	Velikost
	Kroutící moment / Nm		Silové zatížení / kN		Nm
	C_T dyn	C_0Tstat	C dyn	C₀ stat	M₀
SPBF 16	60	110	6,12	11,20	46	16
SPBF 20	105	194	8,90	16,30	110	20
SPBF 25	189	346	12,80	23,40	171	25
