SSP/SSPS | Válcová matice

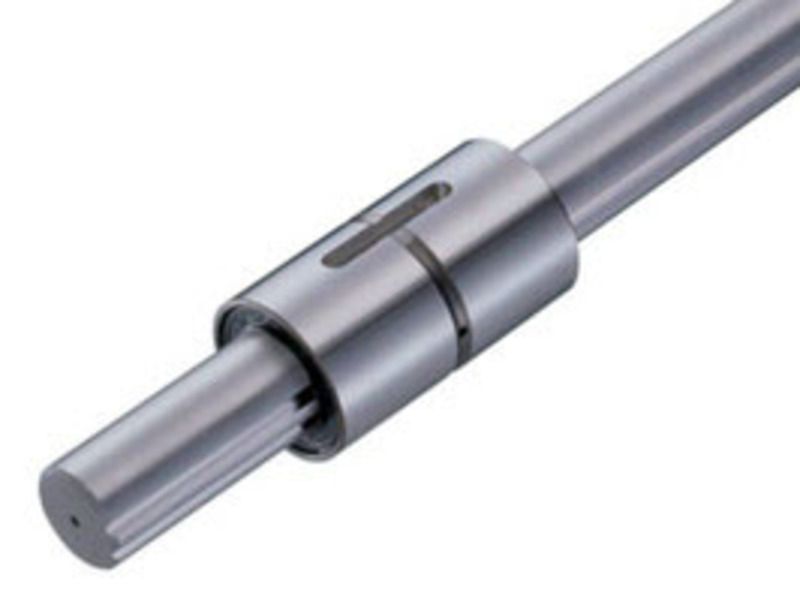

Momentová hřídel s válcovou maticí SSP / SSPS
Velikost: 4-100mm (průměr hřídel)
Typ matice: Válcová s drážkou pro pero (speciální průřez)
Materiálové provedení: Ocelové (SSP) / Nerezové (SSPS)
Hřídel: Plná (standard) nebo dutá
Statická únosnost: C0: 1,22 - 298,00 kN / Dynamická únosnost: C: 0,86 - 179,00 kN
Momentová únosnost: Mo1: 1,97 - 7 340 Nm / Mo2: 10,30 - 37 700 Nm
Dynamický kroutící moment: Ct: 0,74 - 12 100 Nm / C0t: 1,05 - 18 000 Nm
Příklad značení:
SSP 80 L - 2 - T1 - 600 - P / CU (viz níže)

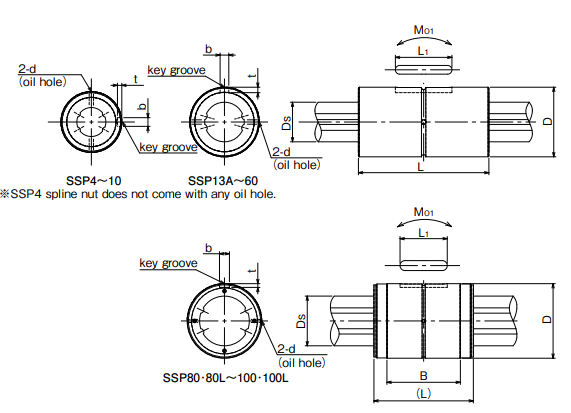

Rozměry:
| Typ / Provedení | Základní rozměry (mm) | Hmotnost | Velikost |
|||||||||
| Matice | Hřídel | |||||||||||
| Standardní | Nerezové | D |
L | B | b | t | L1 | d |
DS |
kg | kg/m | |
| SSP 4 | SSPS 4 | 10 | 16 | - | 2 | 1,2 | 6 | - | 4 | 0,0065 | 0,10 | 4 |
| SSP 6 | SSPS 6 | 14 | 25 | - | 2,5 | 1,2 | 10,5 | 1 | 6 | 0,0190 | 0,21 | 6 |
| SSP 8 | SSPS 8 | 16 | 25 | - | 2,5 | 1,2 | 10,5 | 1,5 | 8 | 0,0230 | 0,38 | 8 |
| SSP 10 | SSPS 10 | 21 | 33 | - | 3 | 1,5 | 13 | 1,5 | 10 | 0,0540 | 0,60 | 10 |
| SSP 13A | SSPS 13A | 24 | 36 | - | 3 | 1,5 | 15 | 1,5 | 13 | 0,0700 | 1,00 | 13A |
| SSP 16A | SSPS 16A | 31 | 50 | - | 3,5 | 2,0 | 17,5 | 2 | 16 | 0,1500 | 1,50 | 16A |
| SSP 20A | SSPS 20A | 35 | 63 | - | 4 | 2,5 | 29 | 2 | 20 | 0,2200 | 2,40 | 20A |
| SSP 25A | SSPS 25A | 42 | 71 | - | 4 | 2,5 | 36 | 3 | 25 | 0,3300 | 3,70 | 25A |
| SSP 30A | - | 47 | 80 | - | 4 | 2,5 | 42 | 3 | 30 | 0,3600 | 5,38 | 30A |
| SSP 40A | - | 64 | 100 | - | 6 | 3,5 | 52 | 4 | 40 | 0,9500 | 9,55 | 40A |
| SSP 50A | - | 80 | 125 | - | 8 | 4,0 | 58 | 4 | 50 | 1,9000 | 15,00 | 50A |
| SSP 60A | - | 90 | 140 | - | 12 | 5,0 | 67 | 4 | 60 | 2,3000 | 21,60 | 60A |
| SSP 80 | - | 120 | 160 | 118,2 | 16 | 6,0 | 76 | 5 | 80 | 5,1000 | 39,00 | 80 |
| SSP 80L | - | 120 | 217 | 175,2 | 16 | 6,0 | 110 | 5 | 80 | 7,6000 | 39,00 | 80L |
| SSP 100 | - | 150 | 185 | 132,6 | 20 | 7,0 | 110 | 5 | 100 | 9,7000 | 61,00 | 100 |
| SSP 100L | - | 150 | 248 | 195,6 | 20 | 7,0 | 160 | 5 | 100 | 13,9000 | 61,00 | 100L |
| SSP 20 | SSPS 20 | 32 | 60 | - | 4 | 2,5 | 26 | 2 | 18,2 | 0,2000 | 2,00 | 20 |
| SSP 25 | SSPS 25 | 37 | 70 | - | 5 | 3,0 | 33 | 3 | 23 | 0,2200 | 3,10 | 25 |
| SSP 30 | - | 45 | 80 | - | 7 | 4,0 | 41 | 3 | 28 | 0,3500 | 4,80 | 30 |
| SSP 40 | - | 60 | 100 | - | 10 | 4,5 | 55 | 4 | 37,4 | 0,8100 | 8,60 | 40 |
| SSP 50 | - | 75 | 112 | - | 15 | 5,0 | 60 | 4 | 47 | 1,5000 | 13,10 | 50 |
| SSP 60 | - | 90 | 127 | - | 18 | 6,0 | 68 | 4 | 56,5 | 2,5000 | 19,00 | 60 |
Únosnosti:
| Typ / Provedení | Přenos kroutícího momentu (Nm) | Silové zatížení (kN) | Momentové zatížení (Nm) | ||||
| Standardní | Nerezové | CT (dyn) |
C0T (stat) | C (dyn) | C0 (stat) | M01 |
M02 |
| SSP 4 | SSPS 4 | 0,74 | 1,05 | 0,86 | 1,22 | 1,97 | 10,3 |
| SSP 6 | SSPS 6 | 1,5 | 2,4 | 1,22 | 2,28 | 5,1 | 40,0 |
| SSP 8 | SSPS 8 | 2,1 | 3,7 | 1,45 | 2,87 | 7,4 | 50,0 |
| SSP 10 | SSPS 10 | 4,4 | 8,2 | 2,73 | 5,07 | 18,0 | 116,0 |
| SSP 13A | SSPS 13A | 21 | 39,2 | 2,67 | 4,89 | 13,7 | 109,0 |
| SSP 16A | SSPS 16A | 60 | 110 | 6,12 | 11,20 | 46,0 | 299,0 |
| SSP 20A | SSPS 20A | 105 | 194 | 8,90 | 16,30 | 110,0 | 560,0 |
| SSP 25A | SSPS 25A | 189 | 346 | 12,80 | 23,40 | 171,0 | 1 020,0 |
| SSP 30A | - | 307 | 439 | 18,60 | 23,20 | 181,0 | 1 470,0 |
| SSP 40A | - | 674 | 934 | 30,80 | 37,50 | 358,0 | 2 940,0 |
| SSP 50A | - | 1 290 | 2 950 | 40,30 | 64,90 | 690,0 | 4 080,0 |
| SSP 60A | - | 1 570 | 3 420 | 47,70 | 79,50 | 881,0 | 5 470,0 |
| SSP 80 | - | 3 860 | 6 230 | 83,10 | 134,00 | 2 000,0 | 11 100,0 |
| SSP 80L | - | 5 120 | 9 340 | 110,00 | 201,00 | 4 410,0 | 21 100,0 |
| SSP 100 | - | 6 750 | 11 500 | 135,00 | 199,00 | 3 360,0 | 19 300,0 |
| SSP 100L | - | 8 960 | 17 300 | 179,00 | 298,00 | 7 340,0 | 37 700,0 |
| SSP 20 | SSPS 20 | 83 | 133 | 7,84 | 11,30 | 63,0 | 500,0 |
| SSP 25 | SSPS 25 | 162 | 239 | 12,30 | 16,10 | 104,0 | 830,0 |
| SSP 30 | - | 289 | 412 | 18,60 | 23,20 | 181,0 | 1 470,0 |
| SSP 40 | - | 637 | 882 | 30,80 | 37,50 | 358,0 | 2 940,0 |
| SSP 50 | - | 1 390 | 3 180 | 46,10 | 74,20 | 696,0 | 4 400,0 |
| SSP 60 | - | 2 100 | 4 800 | 58,00 | 127,00 | 1 300,0 | 8 800,0 |
Nomenklatura značení: SSP 80 L - 2 - T1 - 600 - P / CU
| SSP |
80 | L | 2 | T1 | 600 | P | CU |
| 1. | 2. | 3. | 4. | 5. | 6. | 7. | 8. |
| Typ | Velikost | Délka matice | Počet matic | Předpětí | Délka hřídele | Třída přesnosti | Speciální požadavek |
1 - Typ
- SSP ... standardní
- SSPS ... nerezový
2 - Velikost (nominální průměr)
- 4 / 6 / 8 / 10 / 13 / 16 / 20 / 25 / 30 / 40 / 50 / 60 / 80 / 100
3 - Délka matice
- bez označení ... standardní
- L ... prodloužená verze
4 - Počet matic na jedné hřídeli
5 - Předpětí
- bez označení ... standard
- T1 ... lehké předpětí
- T2 ... střední předpětí
6 - Délka hřídele
7 - Třída přesnosti
- bez označení ... vysoká (standard)
- P ... precizní
8 - Speciální požadavek
- bez označení ... bez speciálního provedení (standard)
- CU ... dle požadavku zákazníka (např. dle výkresové dokumentace)
Typy momentových hřídelí:
V závislosti na požadavcích aplikace lze dodat momentovou hřídel ve dvou provedeních. Prvním typem je broušená verze (standard), která splňuje nejvyšší nároky na přesnost a hladký chod. Druhým typem je tzv. komerční typ, který je vyroben válcováním. Toto provedení nalezne široké uplatnění při obecném použití a to zejměna z důvodu cenové dostupnosti.
| Specifikace | Typ |
|

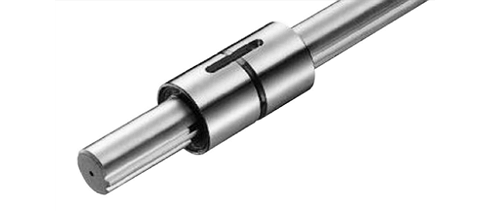

| Broušený (standard) |

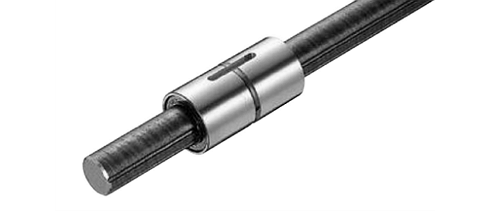

Komerční (válcovaný) |
|
| Způsob výroby | Broušením | Válcováním |
 |
 |
 |
| Základní charakteristika |
Vysoká přesnost |
Cenová dostupnost |
| Průměry |
4 - 100mm | 20 - 50mm |
| Maximální délka |
2000mm |
5000mm |
| Materiálové provedení | Ocel nebo nerez | Ocel |
| Oblast použití | Aplikace s požadavkem na vysokou přesnost | Všeobecné použití |

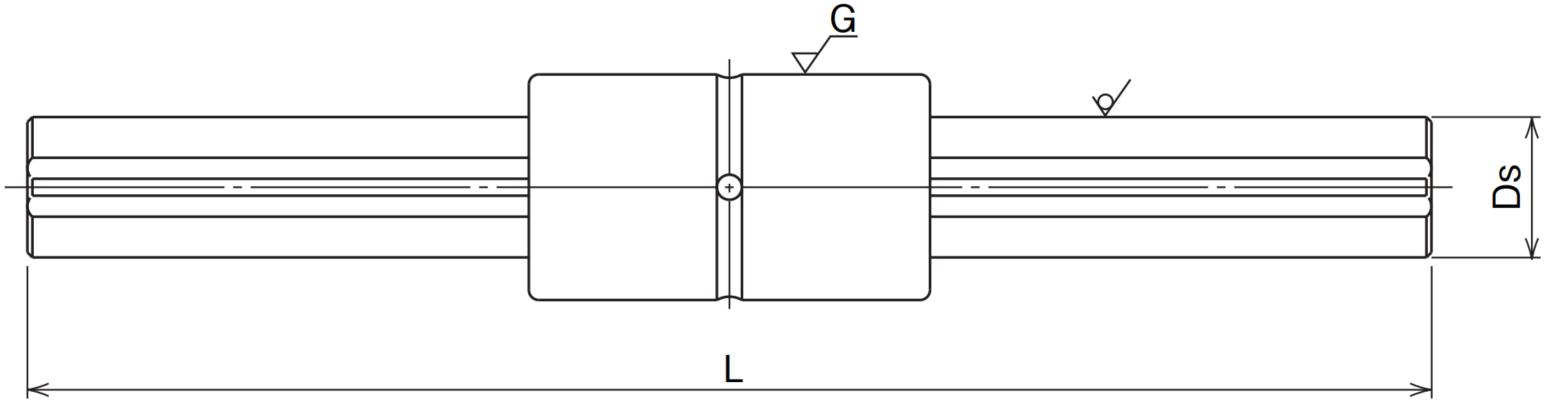

Komerční hřídel
| Velikost | Rozměry (mm) | ||||||
| Ds |
Standardní délka L | ||||||
| 20A | 20 | 500 | 1000 | 2000 | 3000 | 4000 | 5000 |
| 25A | 25 | 500 | 1000 | 2000 | 3000 | 4000 | 5000 |
| 30A | 30 | 500 | 1000 | 2000 | 3000 | 4000 | 5000 |
| 40A | 40 | 500 | 1000 | 2000 | 3000 | 4000 | 5000 |
| 50A | 50 | 500 | 1000 | 2000 | 3000 | 4000 | 5000 |
| 20 | 18,2 | 500 | 1000 | 2000 | 3000 | 4000 | 5000 |
| 25 | 23 | 500 | 1000 | 2000 | 3000 | 4000 | 5000 |
| 30 | 28 | 500 | 1000 | 2000 | 3000 | 4000 | 5000 |
| 40 | 37,4 | 500 | 1000 | 2000 | 3000 | 4000 | 5000 |
| 50 | 47 | 500 | 1000 | 2000 | 3000 | 4000 | 5000 |
Nomenklatura značení: SSP 25 C - 2 - 436 / CU
| SSP |
25 | C | 2 | 436 | CU |
| 1. | 2. | 3. | 4. | 5. | 6. |
| Provedení | Velikost | Označení komerční hřídele | Počet matic | Délka hřídele | Speciální požadavek |
1 - Provedení
- SSP
2 - Velikost (nominální průměr)
- 20 / 25 / 30 / 40 / 50
3 - Označení komerční hřídele
4 - Počet matic na jedné hřídeli
5 - Délka hřídele
6 - Speciální požadavek
- bez označení ... bez speciálního provedení (standard)
- CU ... dle požadavku zákazníka (např. dle výkresové dokumentace)
