GKT 01

csm Icon Made in Germany 2014 10 17 98fc6f88fe

GRIP logo








  • Teleskopická spojka pro přenos hnacích momentů u menších navíjecích systémů VariVent®.
  • Pro použití s proměnným axiálním posunem mezi výstupním hřídelem motorového pohonu/manuálního pohonu a navíjecím hřídelem.
  • Hladké a tiché nastavení délky pomocí vysoce výkonných válečků, obdélníková hliníková trubka 40 x 40 mm se 2 ocelovými univerzálními klouby, plastový distanční válec pro zajištění správné vzdálenosti od budovy.
  • Verze "32" s vnějším adaptérem pro ocelovou navíjecí trubku 32 x 1,5 mm // Verze "47" s vnitřním adaptérem pro hliníkovou navíjecí trubku 50 x 1,5 mm.
  • Všechny díly jsou nerezové, tj. nerezavějící, a jsou vyvinuty pro použití ve venkovním prostředí.

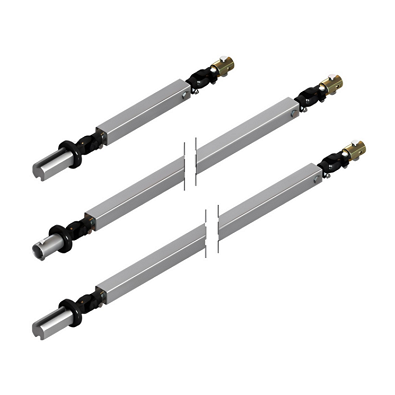

Teleskopická spojka GKT 01


Provedení:

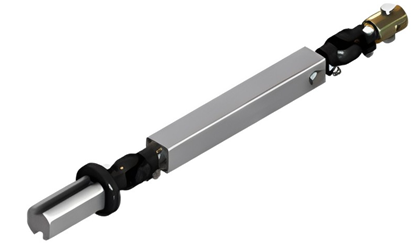

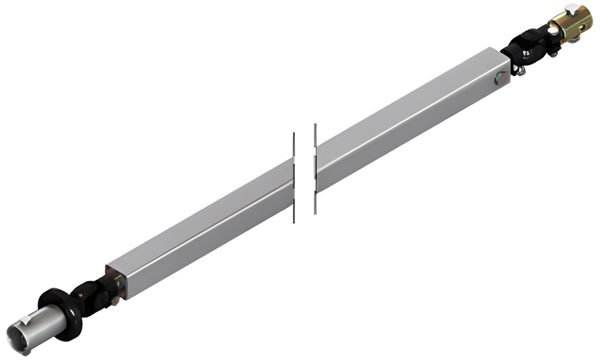

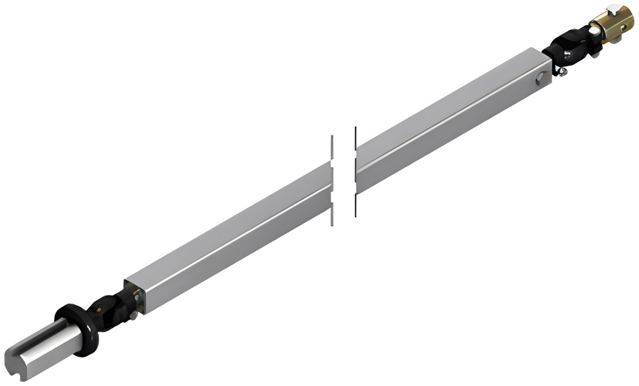

gkt01.0447gkt01.1332 obrgkt01.1347 obr

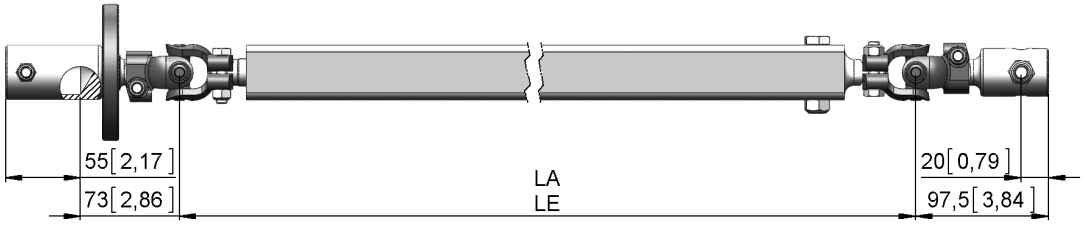

GKT 01.1332
gkt01.1332

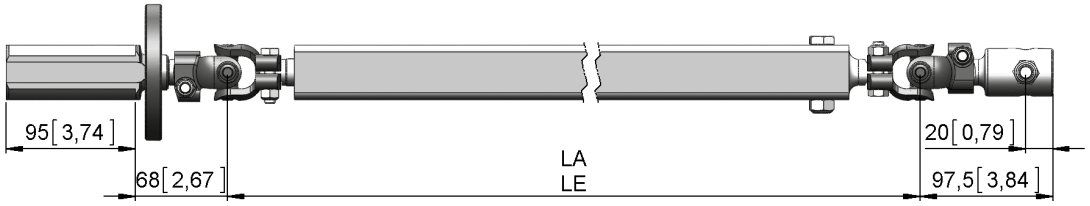

GKT 01.1347

 gkt01.1347


Adapter 32 Adapter 47
Verze Typ č. Typ č. HL LA LE Trubka ø m
(m) (mm) (mm) (mm) (kg)
GKT 01.1332 20940.0113.32 - 1,30 1 285 1 095 32 x 1,5 4,0
GKT 01.1832 20940.0118.32 - 1,80 1 760 1 500 32 x 1,5 4,7
GKT 01.0447 - 20940.0104.4721 0,45 430 380 50 x 1,5 2,5
GKT 01.1347 - 20940.0113.4721 1,30 1 285 1 095 50 x 1,5 4,0
GKT 01.1847 - 20940.0118.4721 1,80 1 760 1 500 50 x 1,5 4,7

 lock logohandantrieb

Aplikace

Platformy pro údržbu a servis | Flexibilně stavitelné pracoviště | Různé úlohy manuálního polohování


Icons arbeitsbuehne enIcons dacharbeitsbuehne enIcons flexible Arbeitsplaetze enIcons antriebsloesungen en





MOBILNÍ PLOŠINY PRO ÚDRŽBU V AUTOMOBILOVÉM PRŮMYSLU

Zákazník: HYMER CARAVAN


Údržbářská plošina je něco, co by mělo výrazně usnadnit montáž obytných vozů, protože může pomoci optimalizovat související operace. A to i ve velmi stísněných prostorách. Po analýze provedené odborníky ze společnosti LOCK přímo na místě byla vybrána jednotka pro ruční nastavení výšky, která po mechanickém propojení a v závislosti na typu vozidla umožňuje dosáhnout správné pracovní výšky. Integrovaný přístup využívá vlečné schodiště, čímž se dosáhne prostorově úsporného designu. Kromě výrazného zlepšení ergonomie zajišťuje tato aplikace snížení chybovosti a v konečném důsledku zvýšení efektivity o přibližně 15 %.

csm Arbeitsbuehne Hymer Caravan a2008636f2




















STACIONÁRNÍ STŘEŠNÍ PLOŠINA V ŽELEZNIČNÍM SEKTORU

Zákazník: PFAFF


Při stavbě střešních plošin se téměř vždy používají pohony LOCK. Jejich úkolem je boční nastavení horních roštů. Posouvají plošinu bočně k vlaku s pozitivním uložením. Díky tomu je práce na trakčním vedení a v horní části vlaku ergonomická a bez rizika. Boční nastavení je možné pomocí ozubených převodovek LOCK.

csm Pfaff Verkehrstechnik SBB Puenten 766ae7d23c


















MOBILNÍ PLOŠINA PRO ÚDRŽBU V SEKTORU DOPRAVY

Zákazník: HAŠIČI


Tato aplikace vytvořila mechanické spojení mezi jednotlivými převodovkami LOCK s ozubeným hřebenem a pastorkem. Výška plošiny pro údržbu se nastavuje ručně. Díky samosvorné funkci převodovek LOCK vzniklo pro zákazníka bezpečné, udržitelné a prakticky bezúdržbové řešení.

csm Arbeitsplattform Hymer Feuerweh 3fcf16eaa5




















MOBILNÍ PLOŠINA V MĚSTSKÉ AUTOBUSOVÉ DOPRAVĚ

Zákazník: OVB


Údržbové plošiny společnosti Offenbacher Verkehrsbetriebe (OVB) slouží k provádění údržby pantografů jejích elektrobusů. Jakmile je jedna z těchto plošin na místě, mohou být osoby a zařízení zvednuty do výšky až 3,9 metru. Střecha autobusu je pak přístupná pomocí tlačných jednotek, což umožňuje provádět údržbářské práce.

Arbeitsplattform Verkehrsbetriebe
