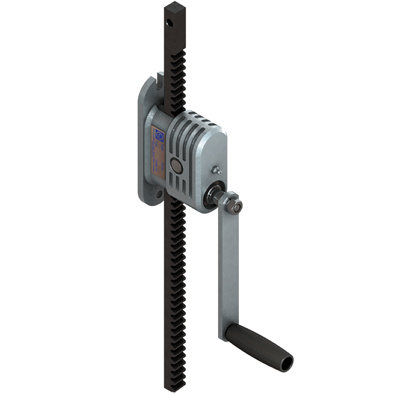

HZW 53 | 3 000 - 6 000 N
- Manuální pohon pro zvedání, spouštění, nastavování a zajišťování součástí
- Hladký chod, samosvorné šnekové převody
- Odlévaná skříň, frézovaná jednotka šnekového převodu - částečně kalená
- Zatížitelné v tahu a tlaku
- Standardní délky zdvihu 400-1400 mm. Další zdvihy jsou možné po 200 mm
(Od délky zdvihu 1100 mm, popř. 1300 mm pozor na sníženou vzpěrnou sílu)
Manuální hřebenový pohon HZW 53 | Nosnost 3.000 - 6.000N
Provedení

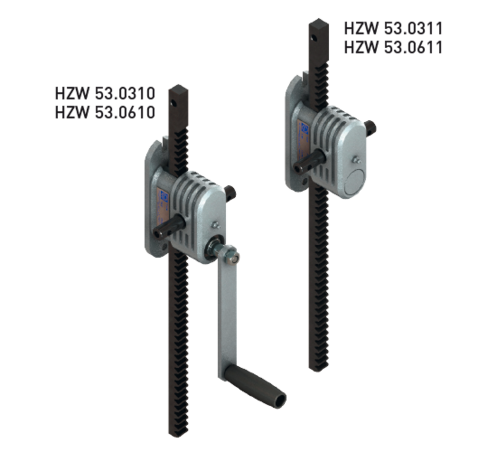

HZW 53.0310 // HZW 53.0610: Standardní provedení s bočním výstupem hřídelí pro synchronní spojení s HZW 53.0311 // HZW 53.0611 (bez samosvornosti) viz obrázek znázorňující tuto kombinaci. Celkové zatížení 3000 N // 6000 N. Propojení systému spojovací 3/4" trubkou DIN EN 10255.
Možnosti
Sklopná rukojeť, pozinkované provedení (Neplatí pro verzi ATEX.)
Doraz na hřebenu
Verze Atex: II 3 G Ex h IIB T4 Gc (plyn) / II 3 D Ex h IIIB T135°C Dc (prach)
Základní přehled

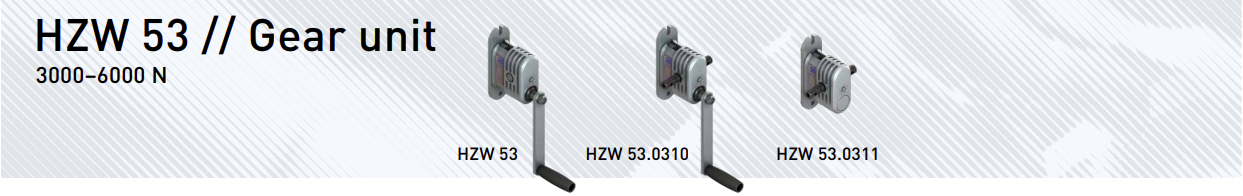

HZW 53.0301 // HZW 53.0601 HZW 53.0310 // HZW 53.0311
HZW 53.0610 // HZW 53.0611

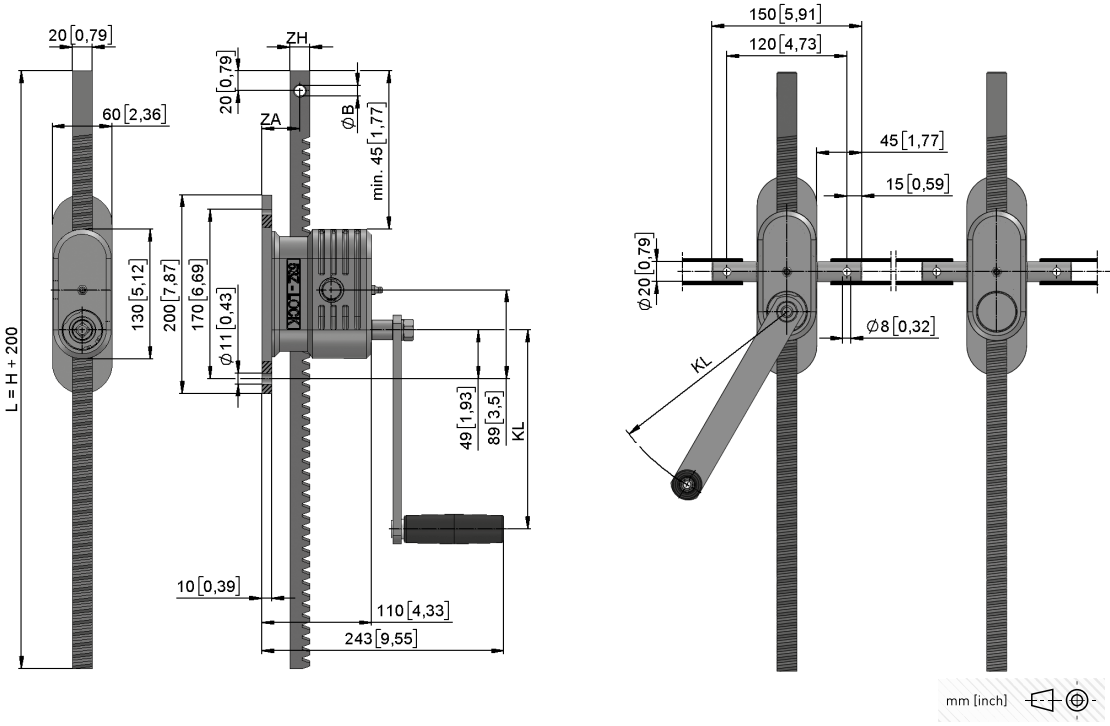

HZW 53 | Převodové jednotky ... 3.000 - 6.000N
| Verze | Typ č. | F | Zdvih na otáčku Hk | FH | KL | ZA | m | Klika |
| (N) | (mm/n) | (N) | (mm) | (mm) | (kg) | |||
| HZW 53.0301 | 51153.0301.00 | 3 000 | 11 | 110 | 200 | 38 | 4,0 | HKU 01.2001 |
| HZW 53.0601 | 51153.0601.00 | 6 000 | 11 | 180 | 250 | 35 | 4,2 | HKU 01.2501 |
| HZW 53.0310 | 51153.0310.00 | 3 000 | 11 | 110 | 200 | 38 | 4,0 | HKU 01.2001 |
| HZW 53.0311 | 51153.0311.00 | 3 000 | 154 | - | - | 38 | 3,5 | - |
| HZW 53.0610 | 51153.0610.00 | 6 000 | 11 | 180 | 250 | 35 | 4,2 | HKU 01.2001 |
| HZW 53.0611 | 51153.0611.00 | 6 000 | 154 | - | - | 35 | 3,5 | - |
| HZW 53.0601 Ex | 51153.0601.0080 | 6 000 | 11 | 180 | 250 | 35 | 4,2 | HKU 01.2501 |
U převodových jednotek HZW 53.0301 / 0601 / 0310 / 0610 je klika součástí dodávky
Základní přehled

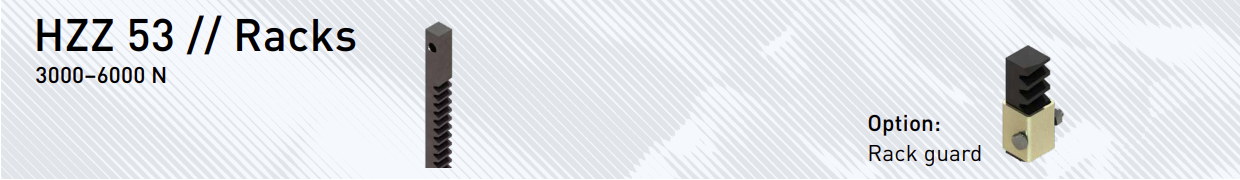

HZZ 53 | Hřebeny ... 3.000 - 6.000N
| Verze | Typ č. | F | ZH |
H |
L | B | m |
| (N) | (mm) | (mm) | (mm) | (mm) | (kg / 1m) | ||
| HZZ 53.0304 | 51153.0397.04 | 3 000 | 20 | 400 | 600 | 11 | 1,5 |
| HZZ 53.0306 | 51153.0397.06 | 3 000 | 20 | 600 | 800 | 11 | 2,0 |
| HZZ 53.0308 | 51153.0397.08 | 3 000 | 20 | 800 | 1 000 | 11 | 2,5 |
| HZZ 53.0310 | 51153.0397.10 | 3 000 | 20 | 1 000 | 1 200 | 11 | 3,0 |
| HZZ 53.0312 | 51153.0397.12 | 2 000 | 20 | 1 200 | 1 400 | 11 | 3,5 |
| HZZ 53.0314 | 51153.0397.14 | 1 500 | 20 | 1 400 | 1 600 | 11 | 4,0 |
| HZZ 53.0604 | 51153.0697.04 | 6 000 | 25 | 400 | 600 | 13 | 1,9 |
| HZZ 53.0606 | 51153.0697.06 | 6 000 | 25 | 600 | 800 | 13 | 2,6 |
| HZZ 53.0608 | 51153.0697.08 | 6 000 | 25 | 800 | 1 000 | 13 | 3,3 |
| HZZ 53.0610 | 51153.0697.10 | 6 000 | 25 | 1 000 | 1 200 | 13 | 4,0 |
| HZZ 53.0612 | 51153.0697.12 | 6 000 | 25 | 1 200 | 1 400 | 13 | 4,7 |
| HZZ 53.0614 | 51153.0697.14 | 4 500 | 25 | 1 400 | 1 600 | 13 | 5,4 |
| Možnost | |||||||
| HZZ 53.0398 - doraz | 51153.0397.9801 | - | - | - | - | - | 0,1 |
| HZZ 53.0698 - doraz | 51153.0697.9801 | - | - | - | - | - | 0,1 |
Délky ozubených hřebenů uvedených v tabulce jsou standardní katalogové. V případě zájmu jiných délek nás neváhejte kontaktovat.
Základní přehled

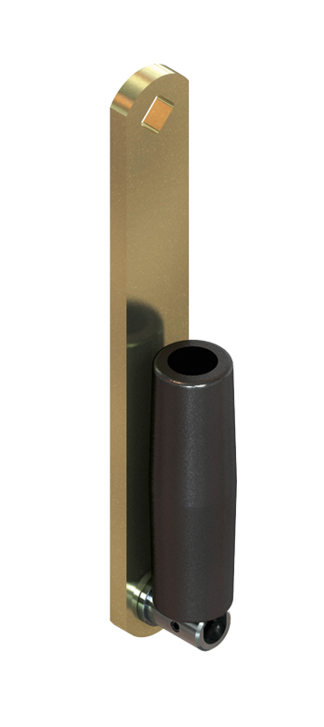

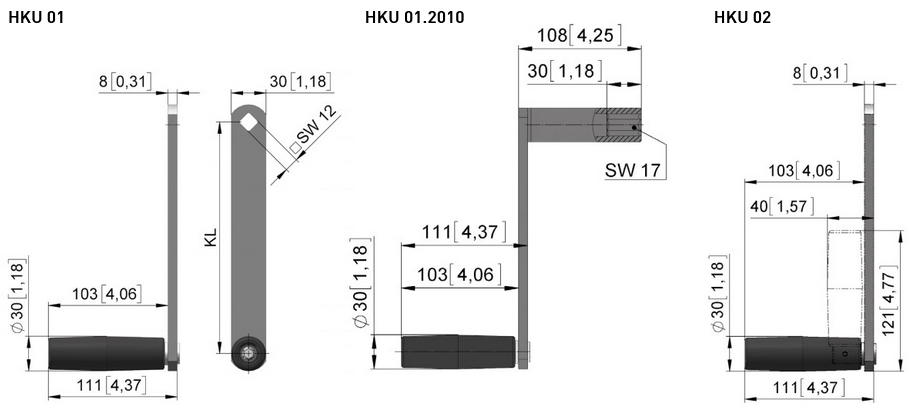

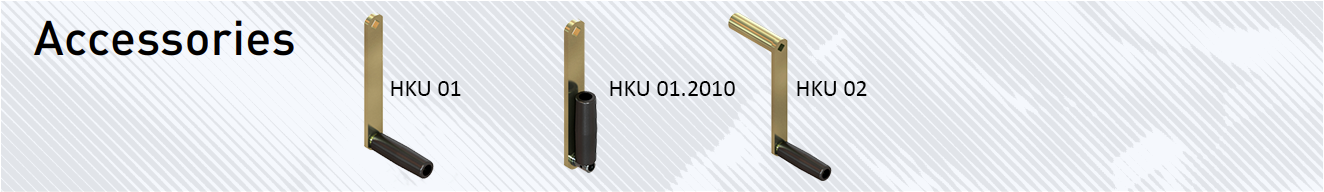

HKU | Příslušenství - ovládací klika
Základní údaje: HKU | Příslušenství - ovládací klika
| Verze | Typ č. | KL | Info |
m |
| (mm) | (kg) | |||

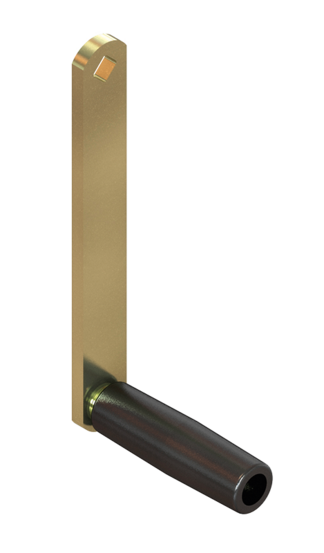

| HKU 01.2001 |
82301.2001.0001 | 200 | standardní klika s vnitřním čtyřhranem |
0,5 |
| HKU 01.2501 |
82301.2501.0001 | 250 | standardní klika s vnitřním čtyřhranem |
0,5 |
| HKU 01.3001 | 82301.3001.0001 | 300 | standardní klika s vnitřním čtyřhranem |
0,6 |

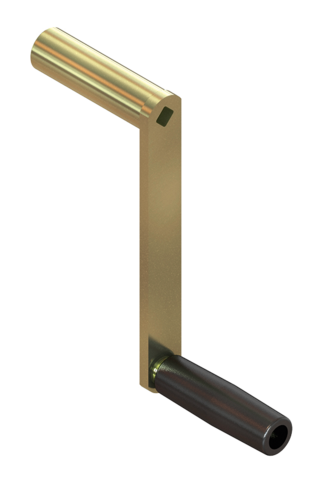

| HKU 01.2010 | 82301.2010.0001 | 200 | klika s vnitřním šestihranem - na vyžádání |
0,8 |
| HKU 02.2001 | 82302.2001.0001 | 200 | klika se sklopnou rukojetí - na vyžádání |
0,5 |
| HKU 02.2501 | 82302.2501.0001 | 250 | klika se sklopnou rukojetí - na vyžádání | 0,6 |
| HKU 02.3001 | 82302.3001.0001 | 300 | klika se sklopnou rukojetí - na vyžádání | 0,6 |
Platformy pro údržbu a servis | Flexibilně stavitelné pracoviště | Různé úlohy manuálního polohování
MOBILNÍ PLOŠINY PRO ÚDRŽBU V AUTOMOBILOVÉM PRŮMYSLU
Zákazník: HYMER CARAVAN
Údržbářská plošina je něco, co by mělo výrazně usnadnit montáž obytných vozů, protože může pomoci optimalizovat související operace. A to i ve velmi stísněných prostorách. Po analýze provedené odborníky ze společnosti LOCK přímo na místě byla vybrána jednotka pro ruční nastavení výšky, která po mechanickém propojení a v závislosti na typu vozidla umožňuje dosáhnout správné pracovní výšky. Integrovaný přístup využívá vlečné schodiště, čímž se dosáhne prostorově úsporného designu. Kromě výrazného zlepšení ergonomie zajišťuje tato aplikace snížení chybovosti a v konečném důsledku zvýšení efektivity o přibližně 15 %.
STACIONÁRNÍ STŘEŠNÍ PLOŠINA V ŽELEZNIČNÍM SEKTORU
Zákazník: PFAFF
Při stavbě střešních plošin se téměř vždy používají pohony LOCK. Jejich úkolem je boční nastavení horních roštů. Posouvají plošinu bočně k vlaku s pozitivním uložením. Díky tomu je práce na trakčním vedení a v horní části vlaku ergonomická a bez rizika. Boční nastavení je možné pomocí ozubených převodovek LOCK.
MOBILNÍ PLOŠINA PRO ÚDRŽBU V SEKTORU DOPRAVY
Zákazník: HAŠIČI
Tato aplikace vytvořila mechanické spojení mezi jednotlivými převodovkami LOCK s ozubeným hřebenem a pastorkem. Výška plošiny pro údržbu se nastavuje ručně. Díky samosvorné funkci převodovek LOCK vzniklo pro zákazníka bezpečné, udržitelné a prakticky bezúdržbové řešení.
MOBILNÍ PLOŠINA V MĚSTSKÉ AUTOBUSOVÉ DOPRAVĚ
Zákazník: OVB
Údržbové plošiny společnosti Offenbacher Verkehrsbetriebe (OVB) slouží k provádění údržby pantografů jejích elektrobusů. Jakmile je jedna z těchto plošin na místě, mohou být osoby a zařízení zvednuty do výšky až 3,9 metru. Střecha autobusu je pak přístupná pomocí tlačných jednotek, což umožňuje provádět údržbářské práce.
Převodové jednotky | HZW 53.03xx
HZW 53.0301HZW 53.0310HZW 53.0311
Převodové jednotky | HZW 53.06xx
HZW 53.0601HZW 53.0610HZW 53.0611HZW 53.0613
Ozubené hřebeny | HZZ 53.03xx
HZZ 53.0304HZZ 53.0306HZZ 53.0308HZZ 53.0310HZZ 53.0312HZZ 53.0314
Ozubené hřebeny | HZZ 53.06xx
HZZ 53.0604HZZ 53.0606HZZ 53.0608HZZ 53.0610HZZ 53.0612HZZ 53.0614
Doraz pro hřebeny HZZ 53.03xx | HZZ 53.0398
Doraz pro hřebeny HZZ 53.06xx | HZZ 53.0698
