AXDL-S/T pohon šroubem
AXDL-S/T série | paralelní jednotka s pohybovým šroubem | plně konfigurovatelná
Základní popis

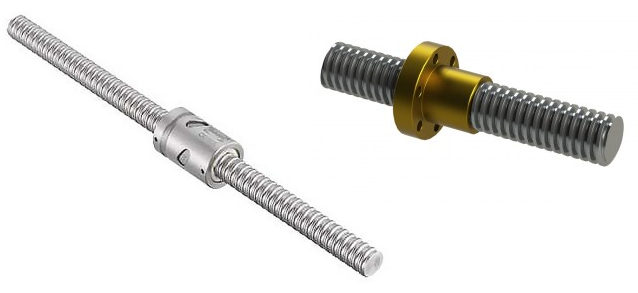

Základem je lehký, ale zároveň velmi tuhý hliníkový profil, který má velmi konstruován pro uložení dvou paralelních lineárních vedení a pohonu pomocí pohybového šroubu. Tento šroub může být kuličkový nebo trapézový. Pohon kuličkovým šroubem je vhodný zvláště pro aplikace s vysokým požadavkem na přesnost polohování a opakovatelnost najíždějí. Trapézové šrouby se používájí pro méně náročné aplikace na přesnost.
Maximální dosahovaná rychlost je závislá na kritických otáčkách pohybového šroubu. Aby bylo možné dosáhnout vysoké rychlosti i při delších zdvizích, je možné vybavit jednotku AXDL jednou nebo více sadami vlečných podpěrných jednotek šroubu tak, aby nedocházelo ke kmitání šroubu. Maximalní délka modulu až 6m.
Připojení motoru k jednotce je realizováno pomocí příruby se spojkou přímým spojením nebo pomocí řemenové předlohy a tím dosáhnout délkové úspory místa.
AXDL-S/T je k dispozici ve třech velikostech (110, 160, 240mm). Tyto moduly jsou vždy vybaveny profilovým kuličkovým vedení. Tato kompletní řada umožnuje nalézt vhodnou variantu pro každou aplikaci v závislosti na zatížení a podmínkách provozu.
Připojení motoru k jednotce je realizováno pomocí příruby se spojkou přímým spojením
Základní charakteristika
- Použití pro přesné polohování
- Použití pro přenos středních momentových zatížení
- Vhodné i pro delší zdvihy s požadavkem na vysokou přesnost polohování
- Vhodné i pro delší zdvihy s vysokou rychlostí pomocí volitelného použití podpěrných jednotek
- Výběr různých stoupání šroubu
- Samosvorné při použití trapézového šroubu
- Vysoké posuvné síly
- Vysoká tuhost hnacího prvku
- Bez nutnosti použití převodovky
- Montážní příruby pro připojení vetšiny motorů / převodovek na trhu
- Možnost změny polohy pomocí řemenové předlohy
- Možnost vybavit modul mechanickými spínači nebo indukčními senzory
- Možnost zvýšené účinnosti krytí proti vnějším nečistotám
- Upevnovací díly nebo celé sady pro tvorbu víceosých sestav X-Y-Z
Typ lineárního vedení
Typ vedení
Označení
Délka stolku
Charakteristika
Popis
a (m/s2)
v (m/s)
Kuličkové vedení
D
standardní
50
5
pro vysoké zatížení / 2 paralelní kolejnice
Kuličkové vedení
E
dlouhý
50
5
pro vysoké zatížení / 2 paralelní kolejnice
Typ pohybového šroubu
Typ šroubu
Označení
Průměry
Stoupání
(mm)
(mm)
Kuličkový šroub
S
16 / 25 / 32
5 / 10 / 16 / 20 / 25 / 32 / 50
Trapézový šroub
T
16 / 24 / 36
4 / 5 / 6 / 8 / 10 / 12
Charakteristika únosností (maximální statické a dynamické zatížení)
Typ jednotky
Typ vedení
Silové zatížení
Momentové zatížení
Statické
Dynamické
Statické
Dynamické
Fy (N)
Fz (N)
Fy (N)
Fz (N)
Mx (Nm)
My (Nm)
Mz (Nm)
Mx (Nm)
My (Nm)
Mz (Nm)
AXDL 110 S/T
D
7 900
7 900
2 900
2 900
275
375
375
100
140
140
AXDL 160 S/T
D
32 000
32 000
11 500
11 500
1 600
2 200
2 200
575
800
800
AXDL 240 S/T
D
42 500
42 500
16 000
16 000
3 550
3 950
3 950
1 350
1 500
1 500
AXDL 240 S/T
E
51 000
51 000
18 000
18 000
4 300
8 750
8 750
1 500
3 100
3 100
AXDL-S/T série | paralelní jednotka s pohybovým šroubem | plně konfigurovatelná
Základní popis
Základem je lehký, ale zároveň velmi tuhý hliníkový profil, který má velmi konstruován pro uložení dvou paralelních lineárních vedení a pohonu pomocí pohybového šroubu. Tento šroub může být kuličkový nebo trapézový. Pohon kuličkovým šroubem je vhodný zvláště pro aplikace s vysokým požadavkem na přesnost polohování a opakovatelnost najíždějí. Trapézové šrouby se používájí pro méně náročné aplikace na přesnost.
Maximální dosahovaná rychlost je závislá na kritických otáčkách pohybového šroubu. Aby bylo možné dosáhnout vysoké rychlosti i při delších zdvizích, je možné vybavit jednotku AXDL jednou nebo více sadami vlečných podpěrných jednotek šroubu tak, aby nedocházelo ke kmitání šroubu. Maximalní délka modulu až 6m.
Připojení motoru k jednotce je realizováno pomocí příruby se spojkou přímým spojením nebo pomocí řemenové předlohy a tím dosáhnout délkové úspory místa.
AXDL-S/T je k dispozici ve třech velikostech (110, 160, 240mm). Tyto moduly jsou vždy vybaveny profilovým kuličkovým vedení. Tato kompletní řada umožnuje nalézt vhodnou variantu pro každou aplikaci v závislosti na zatížení a podmínkách provozu.
Připojení motoru k jednotce je realizováno pomocí příruby se spojkou přímým spojením
Základní charakteristika
- Použití pro přesné polohování
- Použití pro přenos středních momentových zatížení
- Vhodné i pro delší zdvihy s požadavkem na vysokou přesnost polohování
- Vhodné i pro delší zdvihy s vysokou rychlostí pomocí volitelného použití podpěrných jednotek
- Výběr různých stoupání šroubu
- Samosvorné při použití trapézového šroubu
- Vysoké posuvné síly
- Vysoká tuhost hnacího prvku
- Bez nutnosti použití převodovky
- Montážní příruby pro připojení vetšiny motorů / převodovek na trhu
- Možnost změny polohy pomocí řemenové předlohy
- Možnost vybavit modul mechanickými spínači nebo indukčními senzory
- Možnost zvýšené účinnosti krytí proti vnějším nečistotám
- Upevnovací díly nebo celé sady pro tvorbu víceosých sestav X-Y-Z
Typ lineárního vedení
| Typ vedení |
Označení |
Délka stolku | Charakteristika | Popis | |
| a (m/s2) | v (m/s) | ||||
| Kuličkové vedení | D | standardní | 50 | 5 | pro vysoké zatížení / 2 paralelní kolejnice |
| Kuličkové vedení | E | dlouhý | 50 | 5 | pro vysoké zatížení / 2 paralelní kolejnice |
Typ pohybového šroubu
| Typ šroubu |
Označení |
Průměry |
Stoupání |
| (mm) | (mm) | ||
| Kuličkový šroub | S | 16 / 25 / 32 | 5 / 10 / 16 / 20 / 25 / 32 / 50 |
| Trapézový šroub | T | 16 / 24 / 36 | 4 / 5 / 6 / 8 / 10 / 12 |
Charakteristika únosností (maximální statické a dynamické zatížení)
| Typ jednotky | Typ vedení | Silové zatížení | Momentové zatížení | ||||||||
| Statické |
Dynamické | Statické | Dynamické | ||||||||
| Fy (N) | Fz (N) | Fy (N) | Fz (N) | Mx (Nm) | My (Nm) | Mz (Nm) | Mx (Nm) | My (Nm) | Mz (Nm) | ||
| AXDL 110 S/T | D | 7 900 | 7 900 | 2 900 | 2 900 | 275 | 375 | 375 | 100 | 140 | 140 |
| AXDL 160 S/T | D | 32 000 | 32 000 | 11 500 | 11 500 | 1 600 | 2 200 | 2 200 | 575 | 800 | 800 |
| AXDL 240 S/T | D | 42 500 | 42 500 | 16 000 | 16 000 | 3 550 | 3 950 | 3 950 | 1 350 | 1 500 | 1 500 |
| AXDL 240 S/T | E | 51 000 | 51 000 | 18 000 | 18 000 | 4 300 | 8 750 | 8 750 | 1 500 | 3 100 | 3 100 |
-
AXDL 110 S
Profil: 110x65 / Kuličkový šroub / Maximální délka modulu 4500mm / Maximální rychlost: 96m/min
Lineární modul série AXDL-S - velikost: 110 - základní rozměr: 110x65 - pohon: kuličkový šroub - průměr šroubu: 16 - stoupání šroubu: 5 / 10 / 16 - typ vedení: lineární profilové kuličkové - maximální délka modulu s profilovým kuličkovým vedením: 4500mm... Learn More -
AXDL 160 S
Profil: 160x83 / Kuličkový šroub / Maximální délka modulu 5800mm / Maximální rychlost: 150m/minLineární modul série AXDL-S - velikost: 160 - základní rozměr: 160x83 - pohon: kuličkový šroub - průměr šroubu: 25 - stoupání šroubu: 5 / 10 / 25 / 50 - typ vedení: lineární profilové kuličkové - maximální délka modulu s profilovým kuličkovým vedením: 5800mm... Learn More -

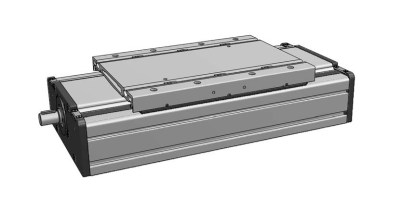

AXDL 240 S
Profil: 240x120 / Kuličkový šroub / Maximální délka modulu 5500mm / Maximální rychlost: 150m/minLineární modul série AXDL-S - velikost: 240 - základní rozměr: 240x120 - pohon: kuličkový šroub - průměr šroubu: 32 - stoupání šroubu: 5 / 10 / 20 / 32 - typ vedení: lineární profilové kuličkové - maximální délka modulu s profilovým kuličkovým vedením: 5500mm... Learn More -
AXDL 110 T
Profil: 110x65 / Trapézový šroub / Maximální délka modulu 3000mm / Maximální rychlost: 10,9m/minLineární modul série AXDL-T - velikost: 110 - základní rozměr: 110x65 - pohon: trapézový šroub - průměr šroubu: 16 - stoupání šroubu: 4 / 8 - typ vedení: lineární profilové kuličkové - maximální délka modulu s profilovým kuličkovým vedením: 3000mm... Learn More -
AXDL 160 T
Profil: 160x83 / Trapézový šroub / Maximální délka modulu 3500mm / Maximální rychlost: 8,9m/minLineární modul série AXDL-T - velikost: 160 - základní rozměr: 160x83 - pohon: trapézový šroub - průměr šroubu: 24 - stoupání šroubu: 5 / 10 - typ vedení: lineární profilové kuličkové - maximální délka modulu s profilovým kuličkovým vedením: 3500mm... Learn More -
AXDL 240 T
Profil: 240x120 / Trapézový šroub / Maximální délka modulu 6000mm / Maximální rychlost: 6,9m/minLineární modul série AXDL-T - velikost: 240 - základní rozměr: 240x120 - pohon: trapézový šroub - průměr šroubu: 36 - stoupání šroubu: 6 / 12 - typ vedení: lineární profilové kuličkové - maximální délka modulu s profilovým kuličkovým vedením: 6000mm... Learn More
