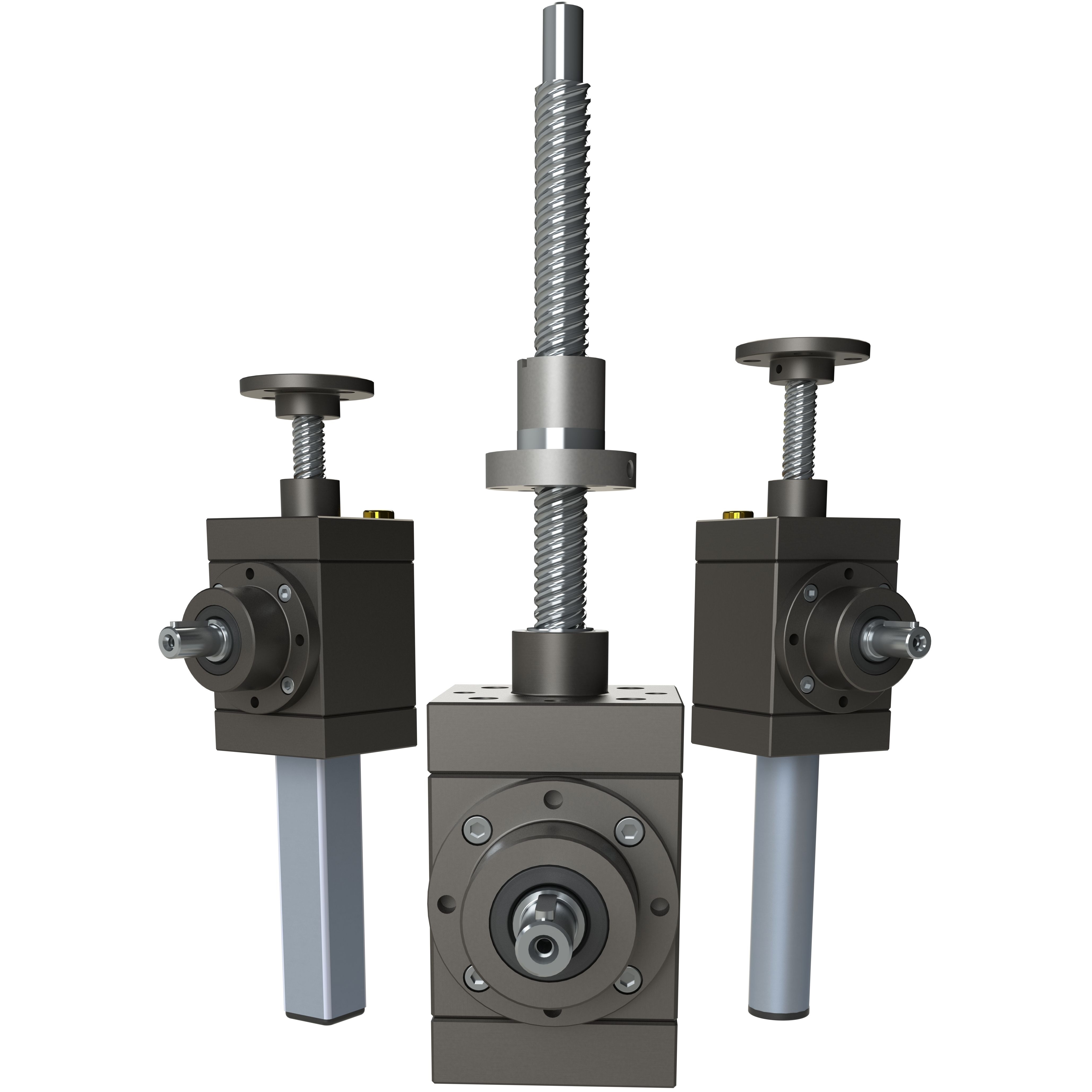

Zdvižné převodovky série G (vysokorychlostní)

Vysokorychlostní zdvižné převodovky NEFF rozšiřují nabídku převodovek. Uplatnění najdou zejména v aplikacích, kde je vyžadována vysoká dynamika. Mohou být použity ve středním rozsahu zatížení (12,3kN - 117kN), s vysokou rychlostí zdvihu a delší provozní dobou. Všechny vysokorychlostní šroubové zvedáky jsou vybaveny kuželovým soukolím se spirálovým ozubením, které je kalené a broušené. Proto dosahují vysokých zvedacích rychlostí a zlepšené účinnosti. Modely N, V ​​a R jsou k dispozici ve třech velikostech s převodovkami 2:1 a 3:1. V případě, že jsou tyto zdvižné převodovky vybaveny kuličkovými šrouby, pak dosahují ještě lepší výkon. Všechny vysokorychlostní šroubové zvedáky jsou funkční v libovolné poloze a díky své konstrukci převodové skříně mohou být nainstalovány ze všech stran. V závislosti na použití jsou převodovky dodávány až se čtyřmi hnacími hřídeli, takže při nutnosti použití více převodovek v systému nemusí být nutně použity další externí kuželové převodovky pro orientace spojovací hřídele. Všechny vysokorychlostní šroubové zvedáky jsou naplněny olejem již z výrobního závodu.

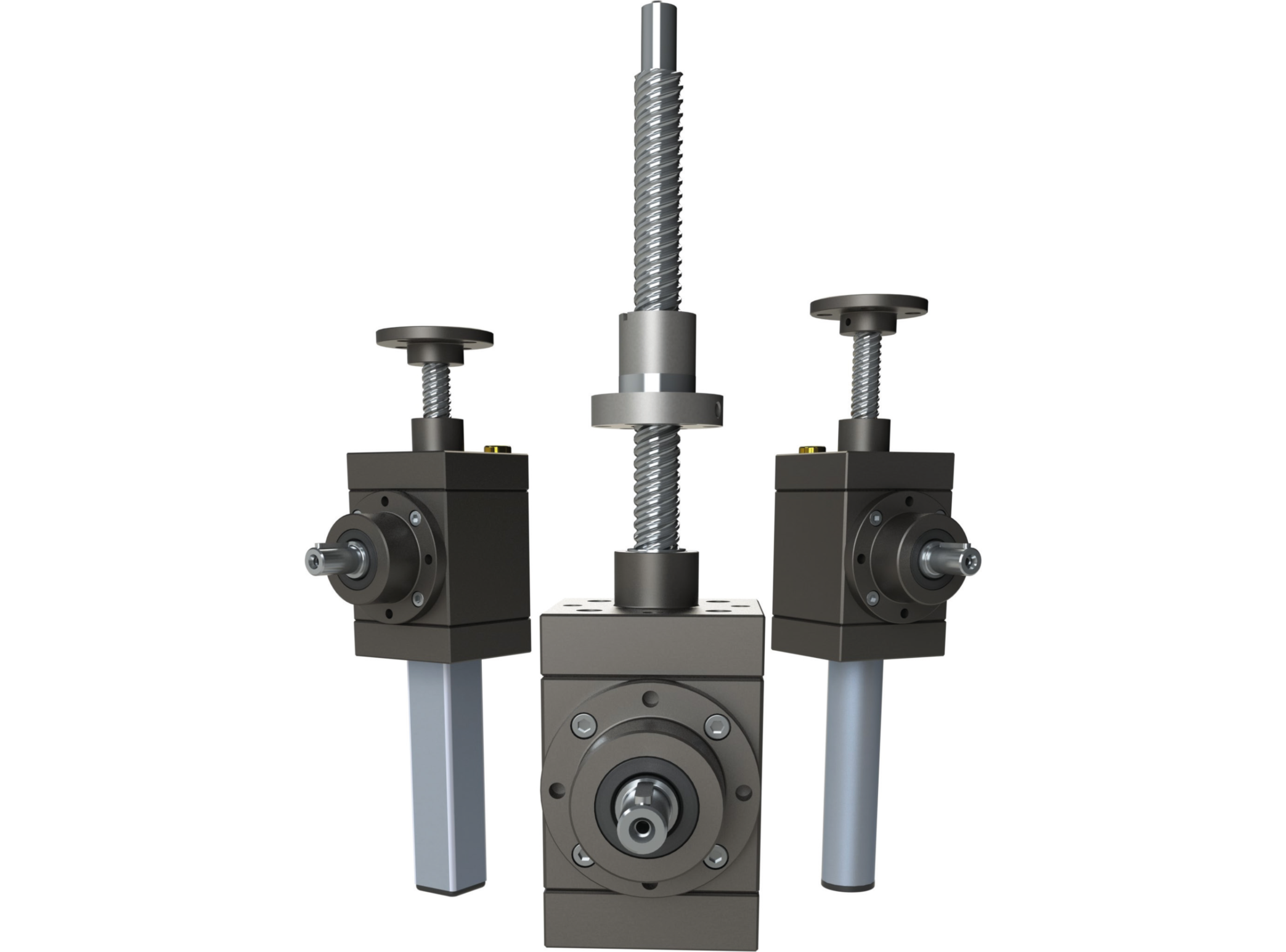

G série je k dispozici ve třech provedeních. Jedná se o verzi R / N / VK.

  • Verze R - šroub rotuje a matice vykonává lineární pohyb
  • Verze N - matice v převodovce rotuje a šroub vykonává lineární pohyb / šroub není zajištěn proti pootočení (krycí tubus kruhového průřezu)
  • Verze VK - matice v převodovce rotuje a šroub vykonává lineární pohyb / šroub zajištěn proti pootočení pomocí integrované kostky v krycím tubusu (krycí tubus čtvercového průřezu)

Propojení jednotlivých zdvižných převodovek pomocí hřídelí lze snadno vytvořit komplexní zvedací systémy. Díky širokému sortimentu příslušenství lze pomocí standardní řady vyřešit celou řadu problémů.

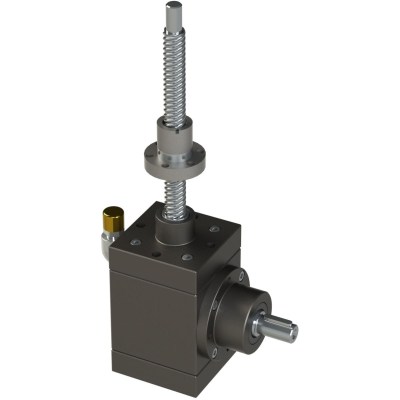

  • Zdvižná převodovky G série Verze: R - rotující šroub - matice vykonává lineární pohyb - Kubický design převodové skříně - Kuželové soukolí - 3 velikosti s trapézovým šroubem - 3 velikosti s kuličkovým šroubem - 2 verze rychlostí ( H ... rychlá / L ... pomalá) - Zdvižná síla od 12,3kN - 117kN ... Learn More

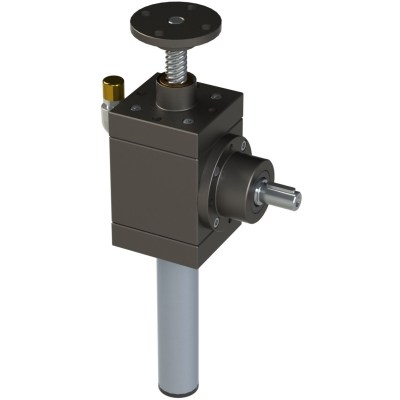

  • Zdvižná převodovky G série Verze: N - matice v převodovce rotuje a šroub vykonává lineární pohyb - šroub není zajištěn proti pootočení - krycí tubus kruhového průřezu - Kubický design převodové skříně - Kuželové soukolí - 3 velikosti s trapézovým šroubem - 3 velikosti s kuličkovým šroubem - 2 verze rychlostí ( H ... rychlá / L ... pomalá) - Zdvižná síla od 12,3kN - 117kN ... Learn More

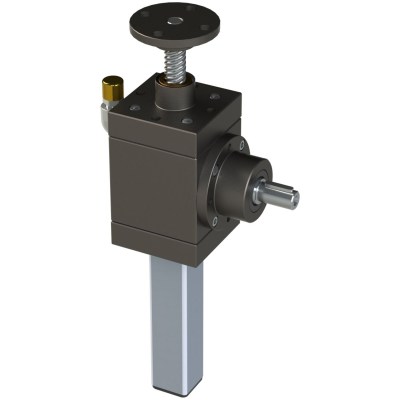

  • Zdvižná převodovky G série Verze: VK - matice v převodovce rotuje a šroub vykonává lineární pohyb - šroub zajištěn proti pootočení pomocí integrované kostky v krycím tubusu - krycí tubus čtvercové průřezu - Kubický design převodové skříně - Kuželové soukolí - 3 velikosti s trapézovým šroubem - 3 velikosti s kuličkovým šroubem - 2 verze rychlostí ( H ... rychlá / L ... pomalá) - Zdvižná síla od 12,3kN - 117kN ... Learn More
